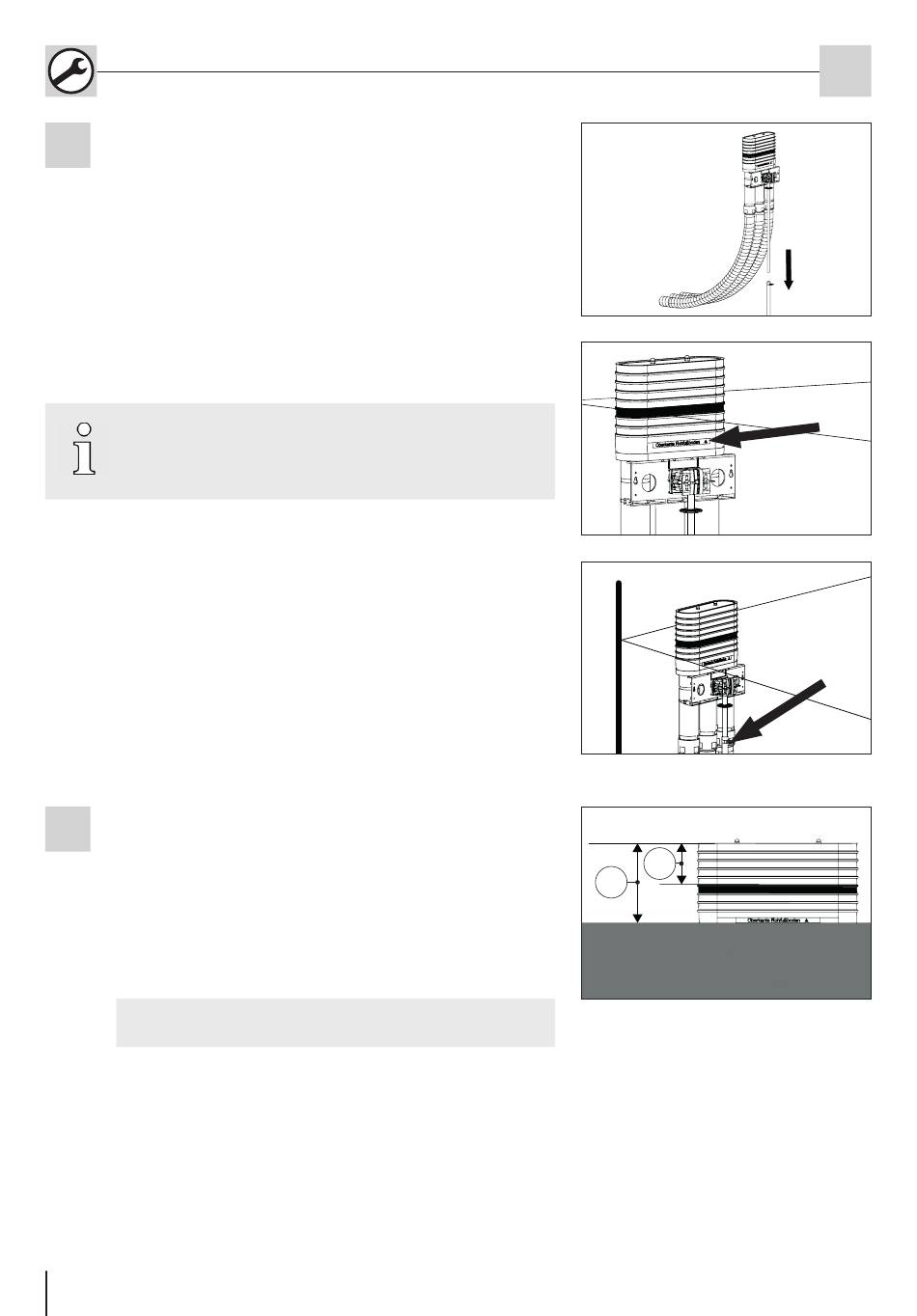

Hauff-Technik MSH Basic-FUBO-E-R3 Montageanweisung Seite 14

MSH Basic-FUBO-E-R3 (R2, R5) mit Dichteinsatz MSH
Basic-MB-R3 (R2, R5)
Grundkörper MSH Basic-FUBO-E-R3 (R2, R5) mit aufge-
9
steckten KES-Schlauchsystemen auf den eingeschlagenen
Erdspieß stecken (siehe Abb.: 14).
Anschließend den Grundkörper höhenmäßig am Rohfuß-
bodenniveau ausrichten (siehe Abb.: 15).
Auf dem Grundkörper MSH Basic-FUBO-E-R3 (R2,
R5) befi ndet sich eine Kennzeichnung/Markierung
„Oberkante Rohfußboden" (siehe Abb.: 15)!
Nach der Höhenanpassung die Flügelschraube feststellen
und damit Aufbau fi xieren (siehe Abb.: 16).
Bei fachgerechter Positionierung steht das Rohbauteil/
10
Futterrohr 200 mm über dem Rohfußboden (siehe Abb.:
17).
Ein Einkürzen des Rohbauteils/Futterrohrs auf den späteren
Fußbodenaufbau bzw. das Fertigfußbodenniveau um 130
mm ist später systembedingt möglich (siehe Abb.: 17).
Legende zu Abb.: 17
1 Überstand Rohbauteil/Futterrohr über Rohfußboden
220 mm
2 Einkürzbarer Bereich 130 mm
