Montage Verlängerungsset - Hauff-Technik Msh Basic-Fubo-E-R3 Montageanweisung

MSH Basic-FUBO-E-R3 (R2, R5) mit Dichteinsatz MSH
Basic-MB-R3 (R2, R5)
14 Montage Verlängerungsset
Sollte der Grundkörper der MSH Basic-FUBO-E-R3 (R2,
1
R5) zu tief einbetoniert sein, besteht die Möglichkeit, den
Grundkörper durch Aufstecken von zusätzlichen Ausgleichs-

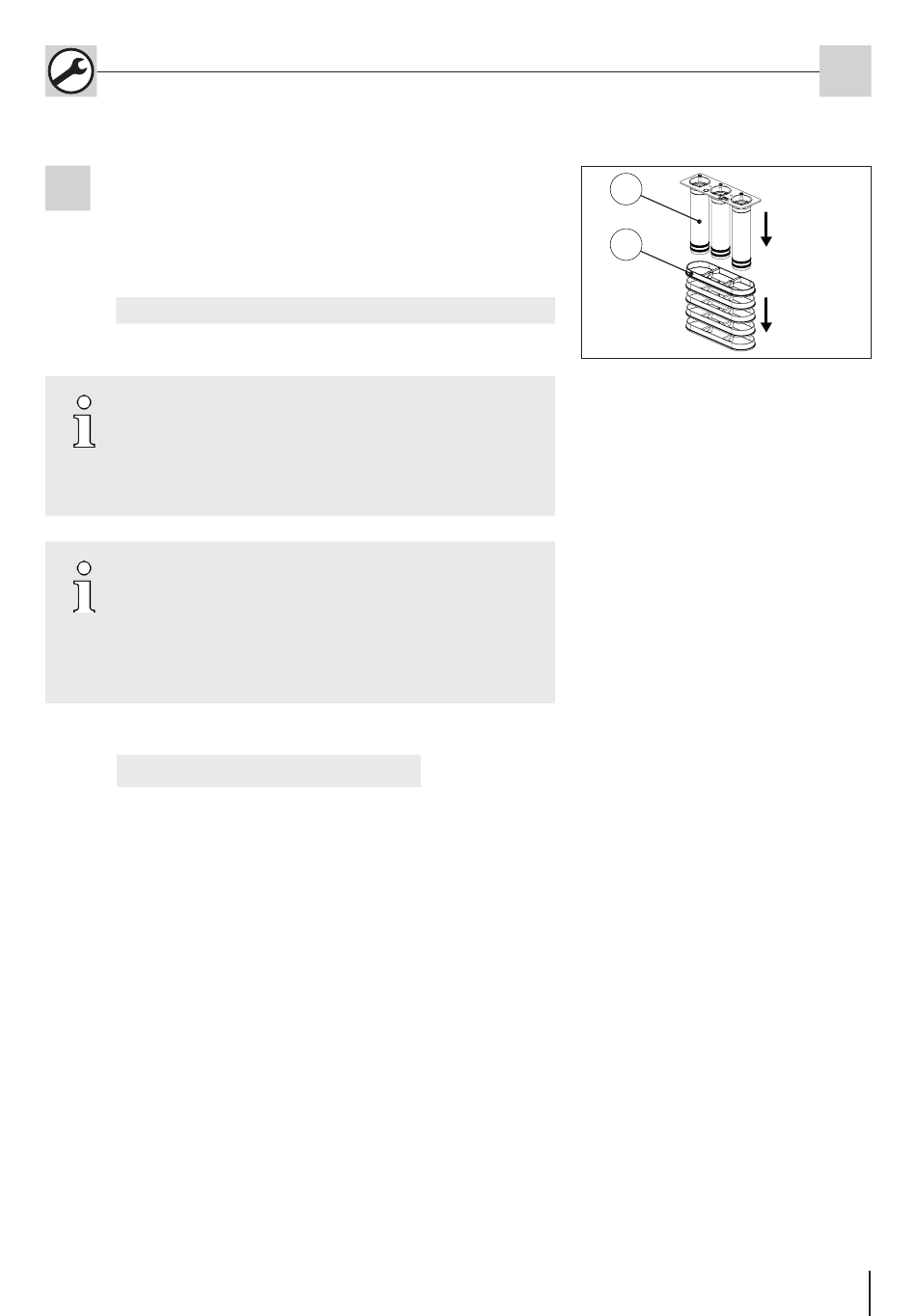

rahmen entsprechend zu verlängern (siehe Abb.: 31).
Legende zu Abb.: 31
1 Dichteinsatz MSH Basic-MB-R3 (R2, R5) Sonderlänge
2 Ausgleichsrahmen
Bei einer Verlängerung des Grundkörpers um
mehr als einen Ausgleichsrahmen ist ein Dichtein-
satz MSH Basic-MB-R3 (R2, R5) in Sonderlänge
notwendig. Bitte nehmen Sie ggf. Kontakt mit
unserem Serviceteam auf!
Rahmenverlängerungen
• 1 Rahmenverlängerung = Standarddichteinsatz.
• 2 - 9 Rahmenverlängerungen = verlängerter
Dichteinsatz.
• ab 10 Rahmenverlängerungen nehmen Sie
bitte Kontakt mit unserem Serviceteam auf!
Service-Telefon +49 7322 1333-0
Art. Nr.: 5090031112 Rev.: 01/2018-09-17
