MSH Basic-FUBO-E-R3 (R2, R5) mit Dichteinsatz MSH
Basic-MB-R3 (R2, R5)
11�1 Bemaßung
8

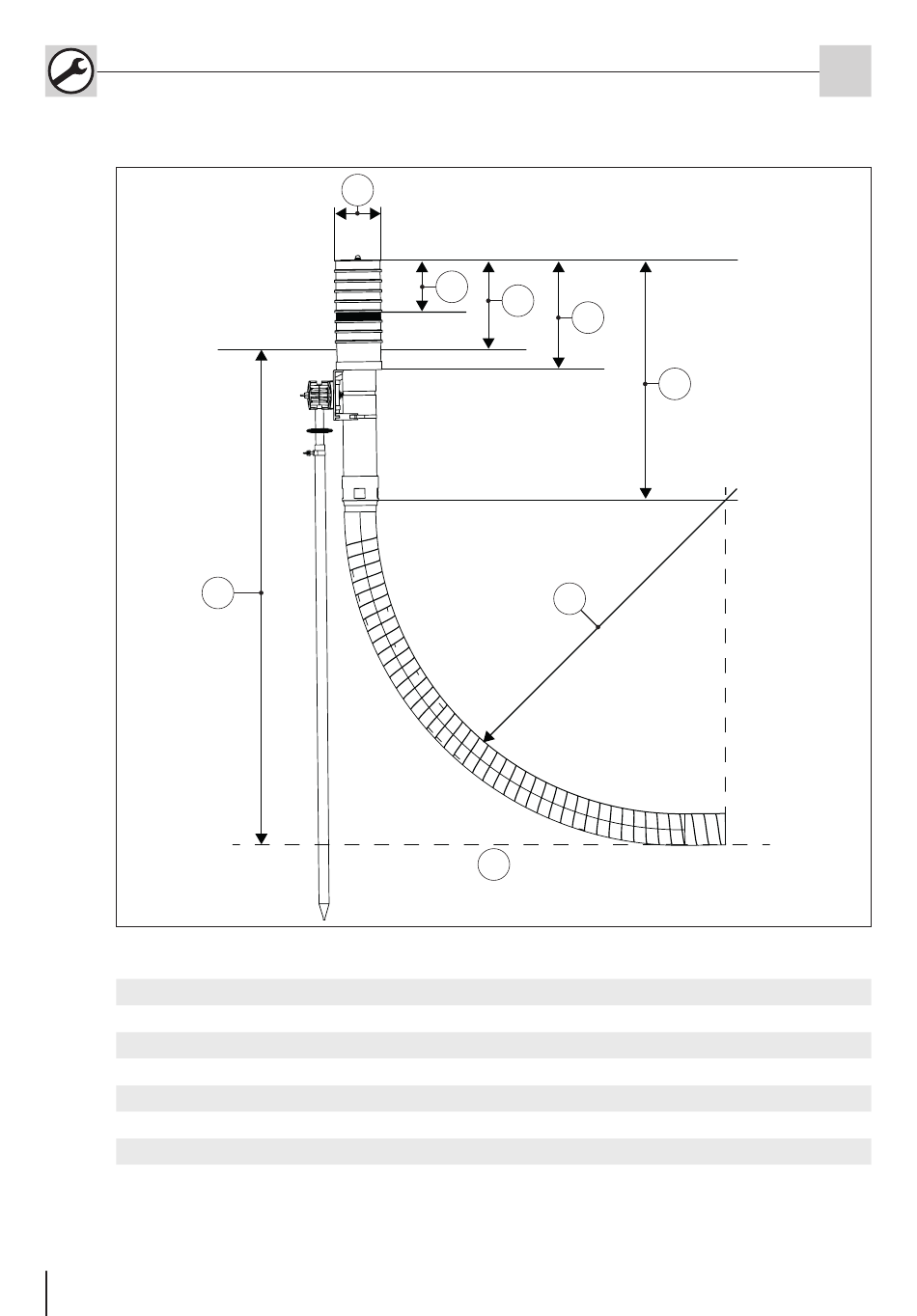

Legende zu Abb.: MSH Basic-FUBO-E-R3 (R2, R5)
1 Länge x Breite (R2: 232x114 mm, R3: 353 x 114 mm, R5: 595x114 mm)
2 Einkürzbarer Bereich: 130 mm
3 Markierung Oberkante Rohfußboden: 220 mm
4 Länge Topf: 270 mm
5 Länge Gesamt: 607 mm
6 Biegeradius ≥ 1000 mm
7 Grabensohle
8 Abstand Grabensohle - Oberkante Rohfußboden mind. 1500 mm
10
1
2
7
Art. Nr.: 5090031112 Rev.: 01/2018-09-17
3
4
5
6
DE
Abb.: MSH Basic-FUBO-E-R3 (R2, R5)
