MSH Basic-FUBO-E-R3 (R2, R5) mit Dichteinsatz MSH
Basic-MB-R3 (R2, R5)
Einkürzen des Futterrohres durch Abnehmen der einzelnen
Ausgleichsrahmen (siehe Abb.: 23).
Legende zu Abb.: 23
1 Überstand Futterrohr über Fertigfußboden
2 Ausgleichsrahmen
3 Oberkante Fertigfußboden (FFB)
Kann aus bautechnischen Gründen ein Einkürzen
auf die Fertigfußbodenhöhe nicht vorgenommen
werden, darf das Futterrohr max. 50 mm über
die Oberkante Fertigfußboden überstehen!
Anschließend Dichtringe des Dichteinsatzes und die Innen-
seite der Adaptionsrohre des Grundkörpers ausreichend mit
Gleitmittel GMT bzw. GML einstreichen (siehe Abb.: 24).
Nun den Dichteinsatz komplett vom Hausanschlussraum
2
in das einbetonierte Futterrohr MSH Basic-FUBO-E-R3 (R2,
R5) einschieben, bis der Flansch auf dem Fertigfußboden
(FFB) aufl iegt (siehe Abb.: 25).
Legende zu Abb.: 25
1 Dichteinsatz MSH Basic-MB-R3 (R2, R5)
Anschließend den Dichteinsatz mit den zuvor entfernten
Hutmuttern/Gewindestangen festschrauben (siehe Abb.:
26).
Legende zu Abb.: 26
1 Hutmutter
Art. Nr.: 5090031112 Rev.: 01/2018-09-17
2
1
1
1 1
DE
3

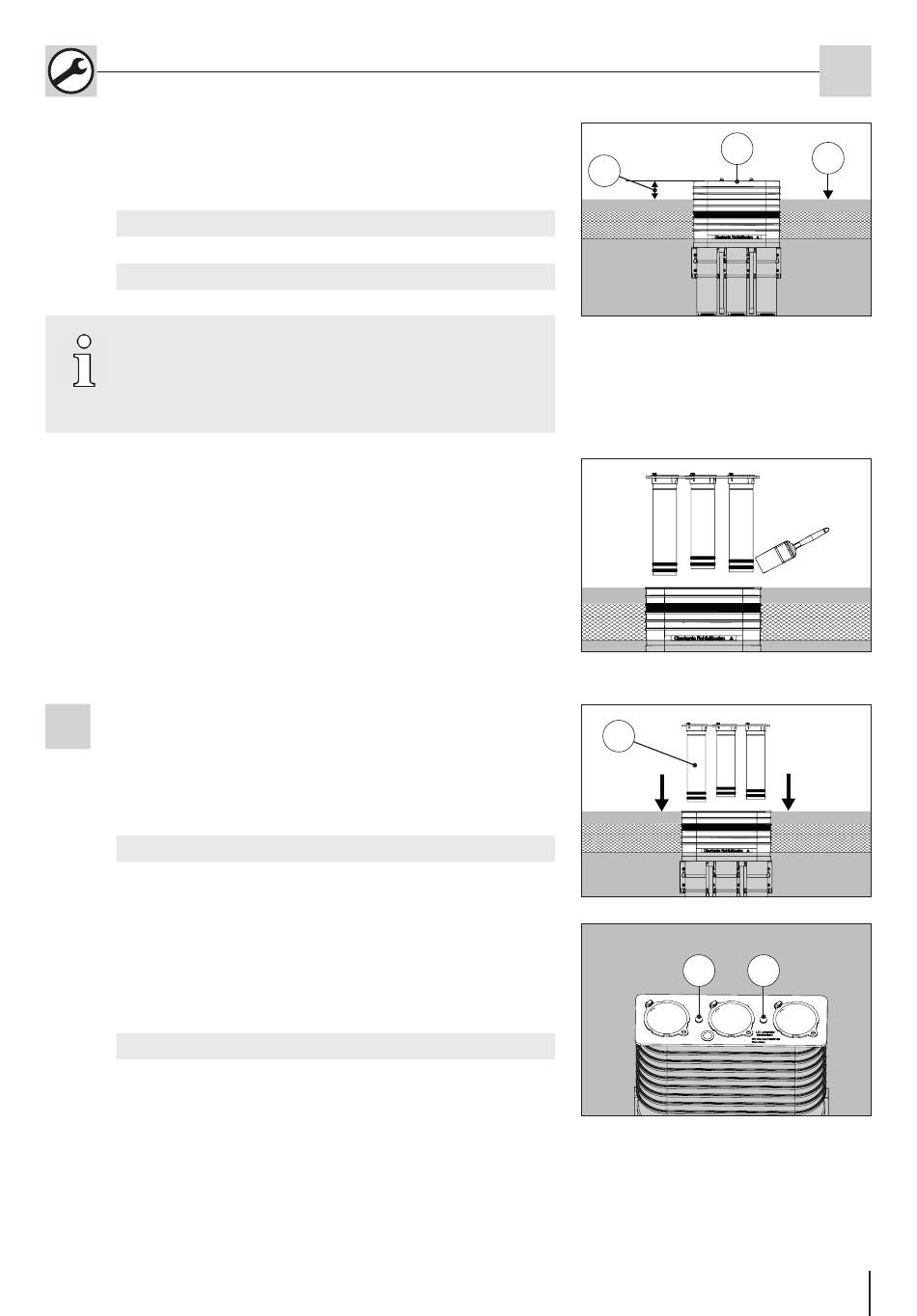

Abb.: 23
Abb.: 24
Abb.: 25
Abb.: 26
