Hauff-Technik MSH Basic-FUBO-E-R3 Montageanweisung Seite 13

MSH Basic-FUBO-E-R3 (R2, R5) mit Dichteinsatz MSH
Basic-MB-R3 (R2, R5)
Grundkörper MSH Basic-FUBO-E-R3 (R2, R5) kopfüber auf
6
den Boden stellen.
PE-Verschlussdeckel aus den Rohren entfernen (siehe
Abb.: 9).
KES-Schlauchsysteme an der Rastmuffeninnenseite sowie
7
die Dichtringe der Rohrenden ausreichend mit Gleitmittel
einstreichen (z. B. GMT bzw. GML) (siehe Abb.: 10).
KES-Schlauchsysteme mit der Rastmuffenseite auf die
8
Rohrenden aufstecken/-drücken bis diese hörbar einrasten
(siehe Abb.: 11 und 12).
► Grundkörper MSH Basic-FUBO-E-R3 (R2, R5) mit
aufgesteckten KES-Schlauchsystemen (siehe Abb.: 13).
Art. Nr.: 5090031112 Rev.: 01/2018-09-17
DE

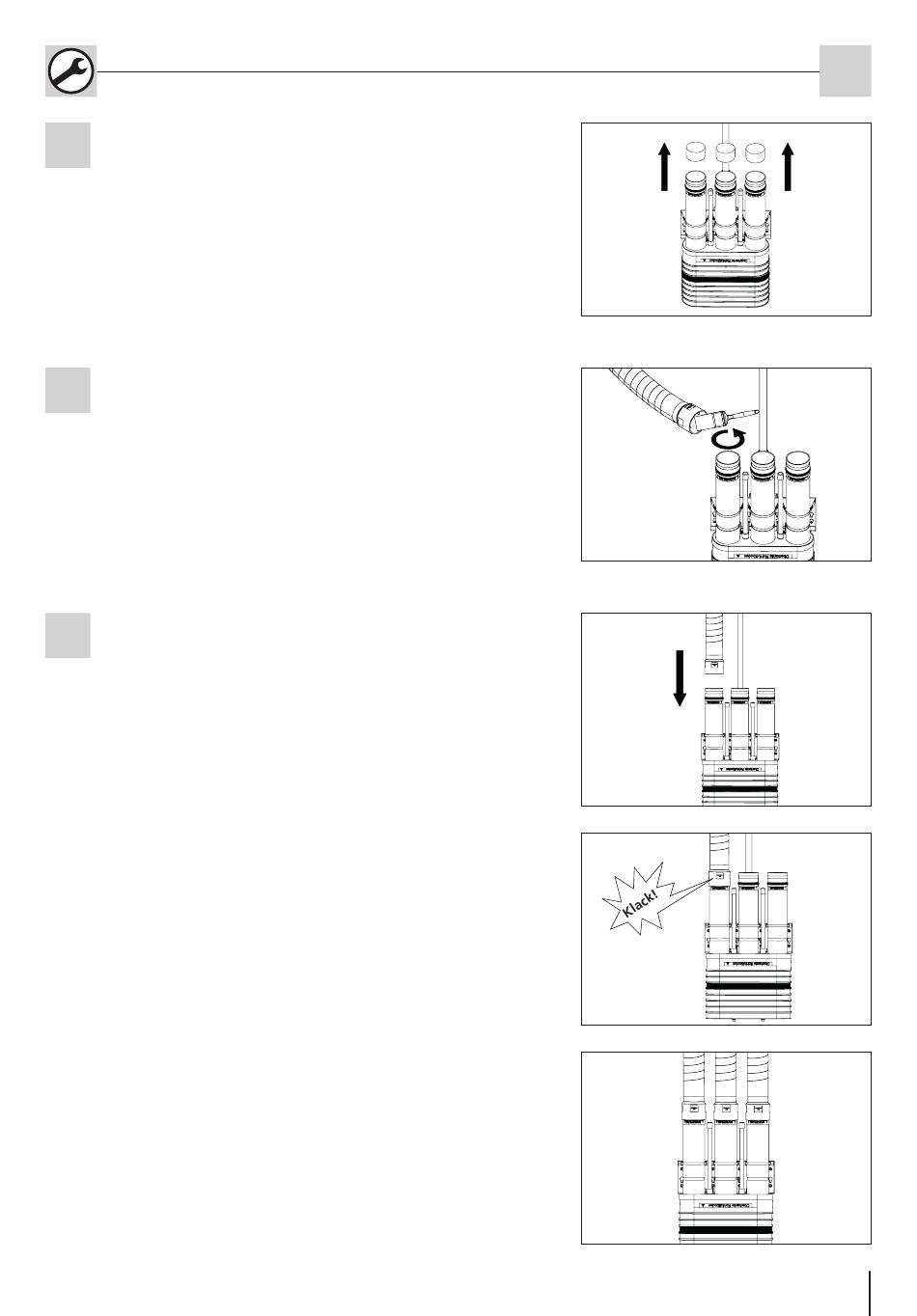

Abb.: 9
