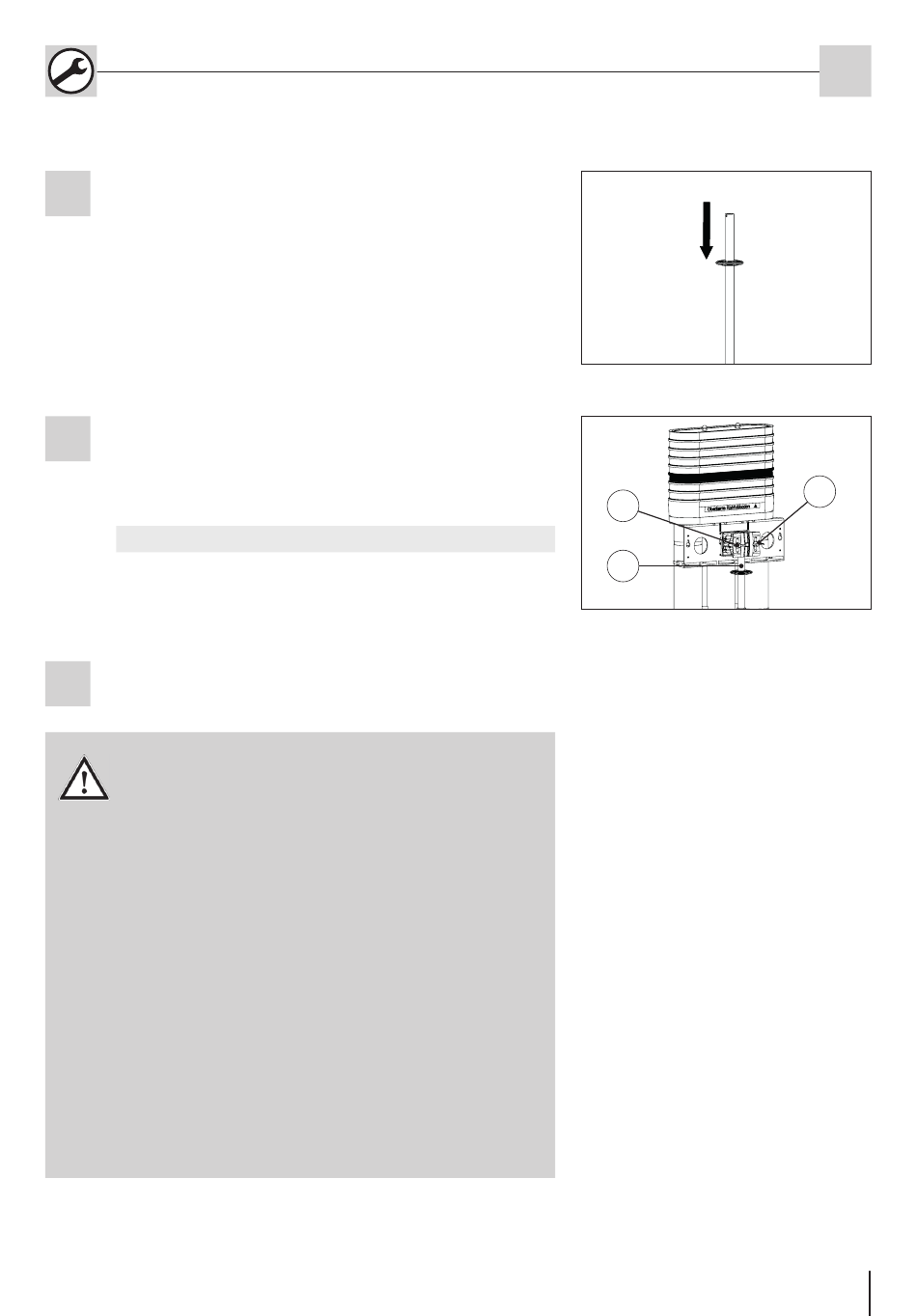

Den vormontierten Wassersperrfl ansch auf der Aufstell-
1
vorrichtung ca. 15 cm ab Rohrkante positionieren (siehe
Abb.: 2).
Grundkörper MSH Basic-FUBO-E-R3 (R2, R5) und Auf-
2
stellvorrichtung werden zusammengesteckt und mit den
Flügelschrauben fi xiert (siehe Abb.: 3).
Legende zu Abb.: 3
1 Flügelschraube
2 Aufstellvorrichtung
3
HINWEIS!
Keine Abdichtung durch unsachgemäße
Montage!
Unsachgemäße Montage kann zu Sachschäden
führen.
• Bei der Positionierung der Mehrspartenhausein-
führung ist darauf zu achten, dass die Aufstellvor-
richtung nicht die Leerrohrtrasse (Spiralschlauch
KES) behindert.
• Abstand Wandinnenseite (verputzte Fertigwand)
bis Außenfl äche Grundkörper: mind.5 cm.
• Der Grundkörper darf später nicht von den Innen-
wänden (Rohbauwand + Putz) überdeckt werden.
• Die Anordnung der innenliegenden Rohre sollte
parallel zu den Wandseiten erfolgen.
• Die Position der MSH Basic-FUBO-E-R3 (R2, R5)
ist grundsätzlich mit den Energieversorgern ab-
zustimmen!
Art. Nr.: 5090031112 Rev.: 01/2018-09-17
