Hauff-Technik MSH Basic-FUBO-E-R3 Montageanweisung Seite 15

MSH Basic-FUBO-E-R3 (R2, R5) mit Dichteinsatz MSH
Basic-MB-R3 (R2, R5)
HINWEIS!
Keine Abdichtung durch unsachgemäße
Montage!
Unsachgemäße Montage kann zu Sachschäden
führen.
• Der mit rot markierte Einkürzbereich liegt im
Bereich des Fertigfußbodenniveaus (wichtig bei
Aufbauten größer 220 mm sowie kleiner 130
mm) (siehe Abb.: 17).
• Kann aus bautechnischen Gründen ein Einkürzen
auf die Fertigfußbodenhöhe nicht vorgenommen
werden, darf das Futterrohr max� 50 mm über
die Oberkante Fertigfußboden überstehen.
• Sollte der Grundkörper der MSH Basic-FUBO-R3
(R2, R5) zu tief einbetoniert sein, besteht die
Möglichkeit, den Grundkörper durch Aufstecken
von zusätzlichen Ausgleichsrahmen entsprechend
zu verlängern. Bei einer Verlängerung des Grund-
körpers um mehr als einen Ausgleichsrahmen ist
ein Dichteinsatz MSH Basic-MB-R3 (R2, R5) in
Sonderlänge notwendig. Bitte nehmen Sie ggf.
Kontakt mit unserem Serviceteam auf.

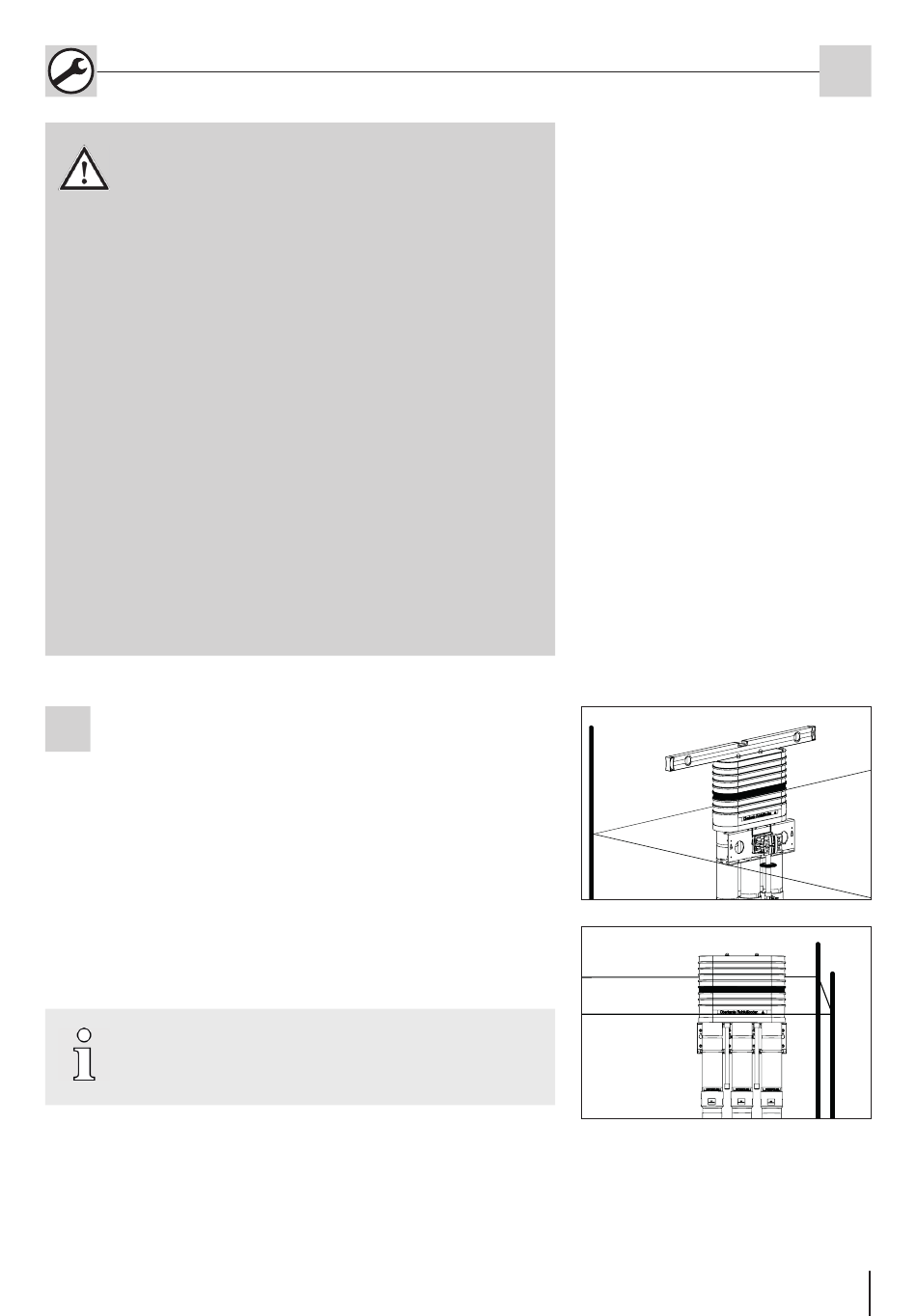

Nach der Höhenfi xierung das Rohbauteil/Futterrohr lage-
11
mäßig ausrichten (siehe Abb.: 18).
► Grundkörper MSH Basic-FUBO-E-R3 (R2, R5) mit
KES-Schlauchsystemen am Schnurgerüst fachgerecht
lage- und höhenmäßig ausgerichtet (siehe Abb.: 19).
Die mit der Aufstellvorrichtung fi xierte MSH Basic-
FUBO-E-R2 (R2, R5) stellt noch keine absolute Sta-
bilität dar.
