MSH Basic-FUBO-E-R3 (R2, R5) mit Dichteinsatz MSH
Basic-MB-R3 (R2, R5)

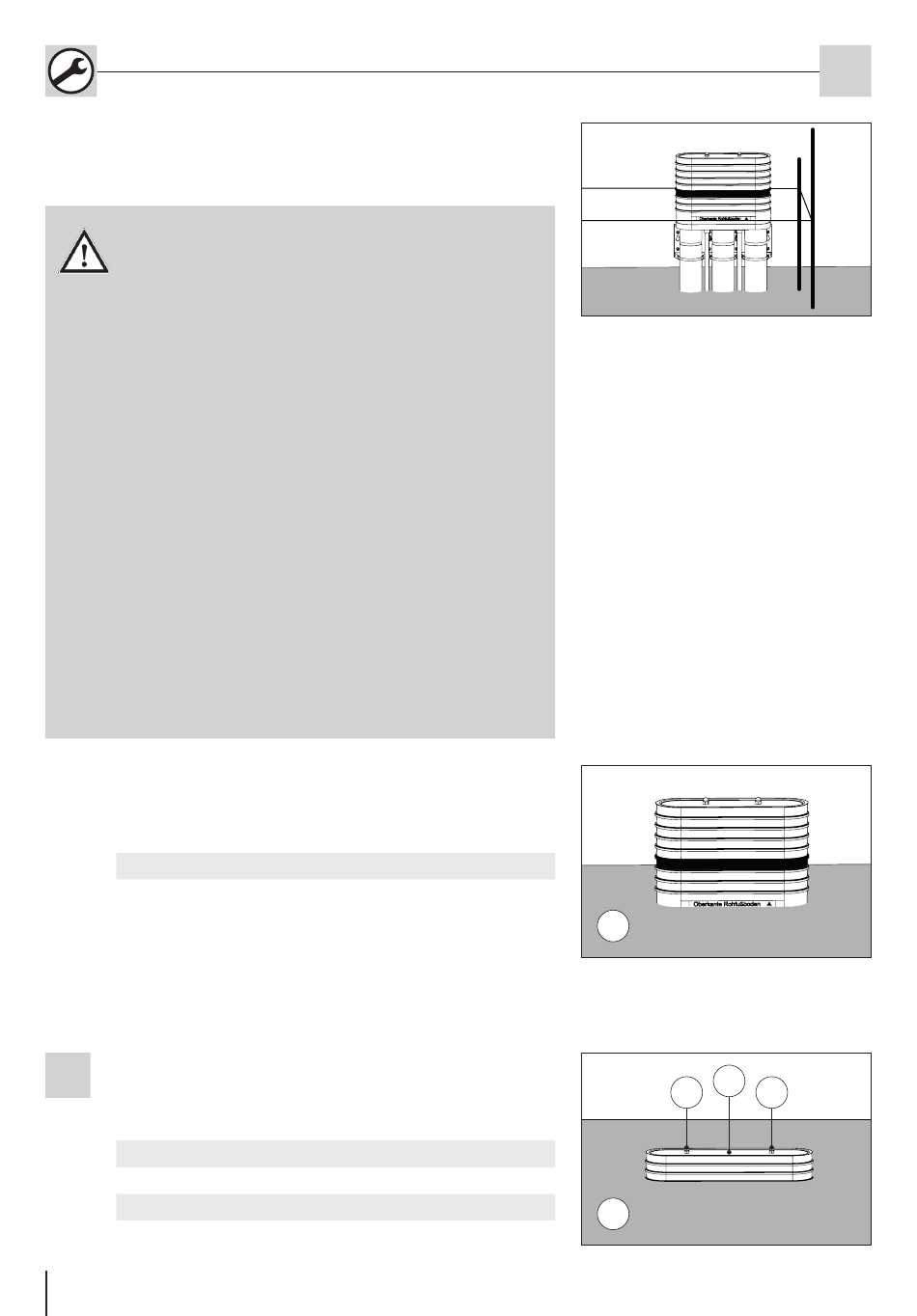

► Lage- und standfester Grundkörper MSH Basic-FUBO-
E-R3 (R2, R5) senkrecht montiert, am Schnurgerüst
ausgerichtet und mit Sand verfüllt (siehe Abb.: 20).
HINWEIS!
Keine Abdichtung durch unsachgemäße
Montage!
Unsachgemäße Montage kann zu Sachschäden
führen.
• Nach Anschluss der Rohre ist die Einhaltung der
Biegeradien R ≥ 1 m zu kontrollieren.
• Die mitgelieferte Aufstellvorrichtung ist nur eine
temporäre Fixierung. Erst das unmittelbare Auf-
füllen mit Sand bis auf das Niveau der Sauber-
keitsschicht ergibt eine lagefeste Positionierung
der Bodenplattendurchführung.
• Die Oberkante des Fertigfußbodens muss über-
halb der roten Markierung liegen. Ein Einkür-
zen des Grundkörpers ist maximal bis zur roten
Markierung möglich. Eine spätere Nacharbeit
entfällt, wenn die Oberkante des Futterrohres
mit der Oberkante FFB übereinstimmt.
• Kann aus bautechnischen Gründen ein Einkürzen
auf die Fertigfußbodenhöhe nicht vorgenommen
werden, darf das Futterrohr max� 50 mm über
die Oberkante Fertigfußboden überstehen.
► Einbetoniertes Rohbauteil/Futterrohr mit Überstand
(siehe Abb.: 21).
Legende zu Abb.: 21
1 Rohfußboden (RFB)

13 Montage Dichteinsatz MSH Basic-MB-R3 (R2, R5)

Hutmuttern mit Gewindestangen lösen und zusammen mit
1
dem Verschlussdeckel entfernen (siehe Abb.: 22).
Legende zu Abb.: 22
1 Hutmutter
2 Verschlussdeckel
3 Fertigfußboden (FFB)
16
Art. Nr.: 5090031112 Rev.: 01/2018-09-17
1
2
1 1
3
DE
Abb.: 20
Abb.: 21
Abb.: 22
