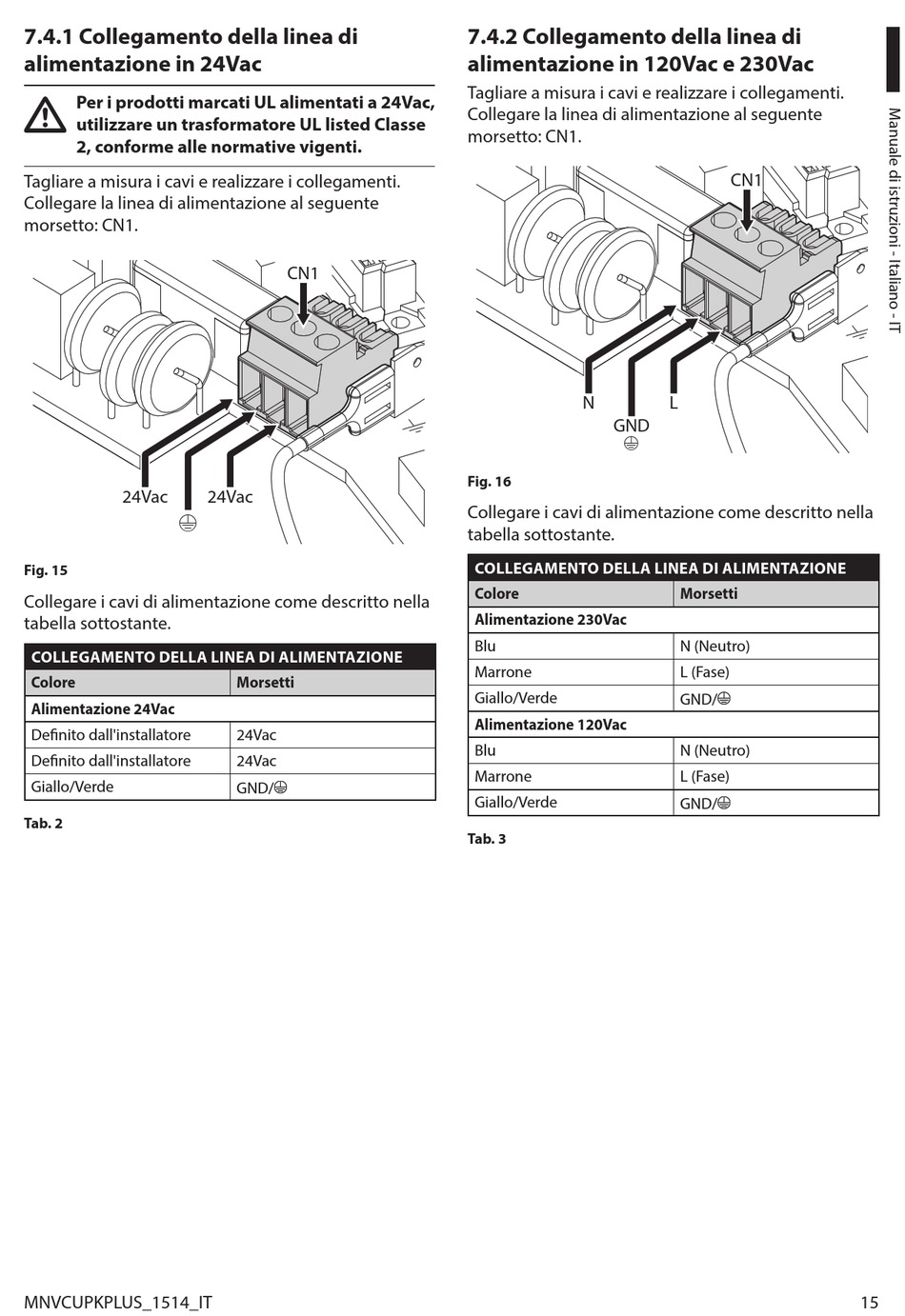

7.4.1 Collegamento della linea di
alimentazione in 24Vac
Per i prodotti marcati UL alimentati a 24Vac,
utilizzare un trasformatore UL listed Classe
2, conforme alle normative vigenti.
Tagliare a misura i cavi e realizzare i collegamenti.
Collegare la linea di alimentazione al seguente
morsetto: CN1.
24Vac
a
Fig. 15
Collegare i cavi di alimentazione come descritto nella
tabella sottostante.
COLLEGAMENTO DELLA LINEA DI ALIMENTAZIONE
Colore
Alimentazione 24Vac
Definito dall'installatore
Definito dall'installatore
Giallo/Verde
Tab. 2
MNVCUPKPLUS_1514_IT
CN1
24Vac
Morsetti
24Vac
24Vac
GND/
7.4.2 Collegamento della linea di
alimentazione in 120Vac e 230Vac
Tagliare a misura i cavi e realizzare i collegamenti.
Collegare la linea di alimentazione al seguente
morsetto: CN1.
N
GND
a
Fig. 16
Collegare i cavi di alimentazione come descritto nella
tabella sottostante.
COLLEGAMENTO DELLA LINEA DI ALIMENTAZIONE
Colore
Alimentazione 230Vac
Blu
Marrone
Giallo/Verde
Alimentazione 120Vac
Blu
Marrone
Giallo/Verde
Tab. 3
CN1
L
Morsetti
N (Neutro)
L (Fase)
GND/
N (Neutro)
L (Fase)
GND/
15
