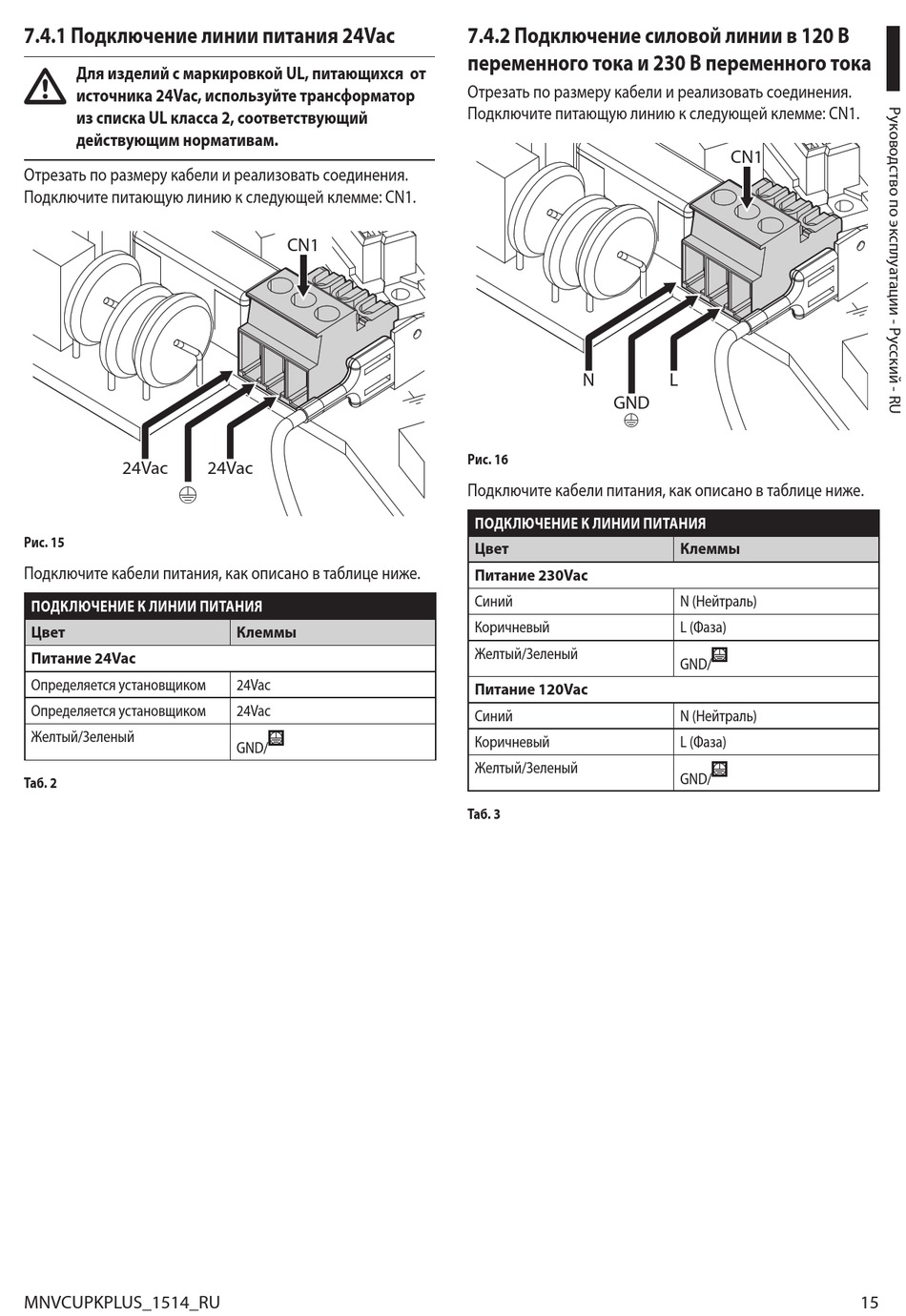

7.4.1 Подключение линии питания 24Vac
Для изделий с маркировкой UL, питающихся от
источника 24Vac, используйте трансформатор
из списка UL класса 2, соответствующий
действующим нормативам.
Отрезать по размеру кабели и реализовать соединения.
Подключите питающую линию к следующей клемме: CN1.
24Vac
a
Рис. 15
Подключите кабели питания, как описано в таблице ниже.
ПОДКЛЮЧЕНИЕ К ЛИНИИ ПИТАНИЯ
Цвет
Питание 24Vac
Определяется установщиком
Определяется установщиком
Желтый/Зеленый
Таб. 2
MNVCUPKPLUS_1514_RU
CN1
24Vac
Клеммы
24Vac
24Vac
GND/
7.4.2 Подключение силовой линии в 120 В
переменного тока и 230 В переменного тока
Отрезать по размеру кабели и реализовать соединения.
Подключите питающую линию к следующей клемме: CN1.
N
GND
a
Рис. 16
Подключите кабели питания, как описано в таблице ниже.
ПОДКЛЮЧЕНИЕ К ЛИНИИ ПИТАНИЯ
Цвет
Питание 230Vac
Синий
Коричневый
Желтый/Зеленый
Питание 120Vac
Синий
Коричневый
Желтый/Зеленый
Таб. 3
CN1
L
Клеммы
N (Нейтраль)
L (Фаза)
GND/
N (Нейтраль)
L (Фаза)
GND/
