Allgemein
Bauart (Ventile)
Befestigungsart (Ventilträger)
Pneumatische Anschlüsse
Eigen- oder Fremdsteuerung
Ausbaustufen
Einbaulage
Umgebungstemperatur ϑ
1)
Befestigungssatz für DIN-Schiene: siehe Kapitel 7.4
AVENTICS | HF03/HF02 | 1987765472–BDL–001–AB

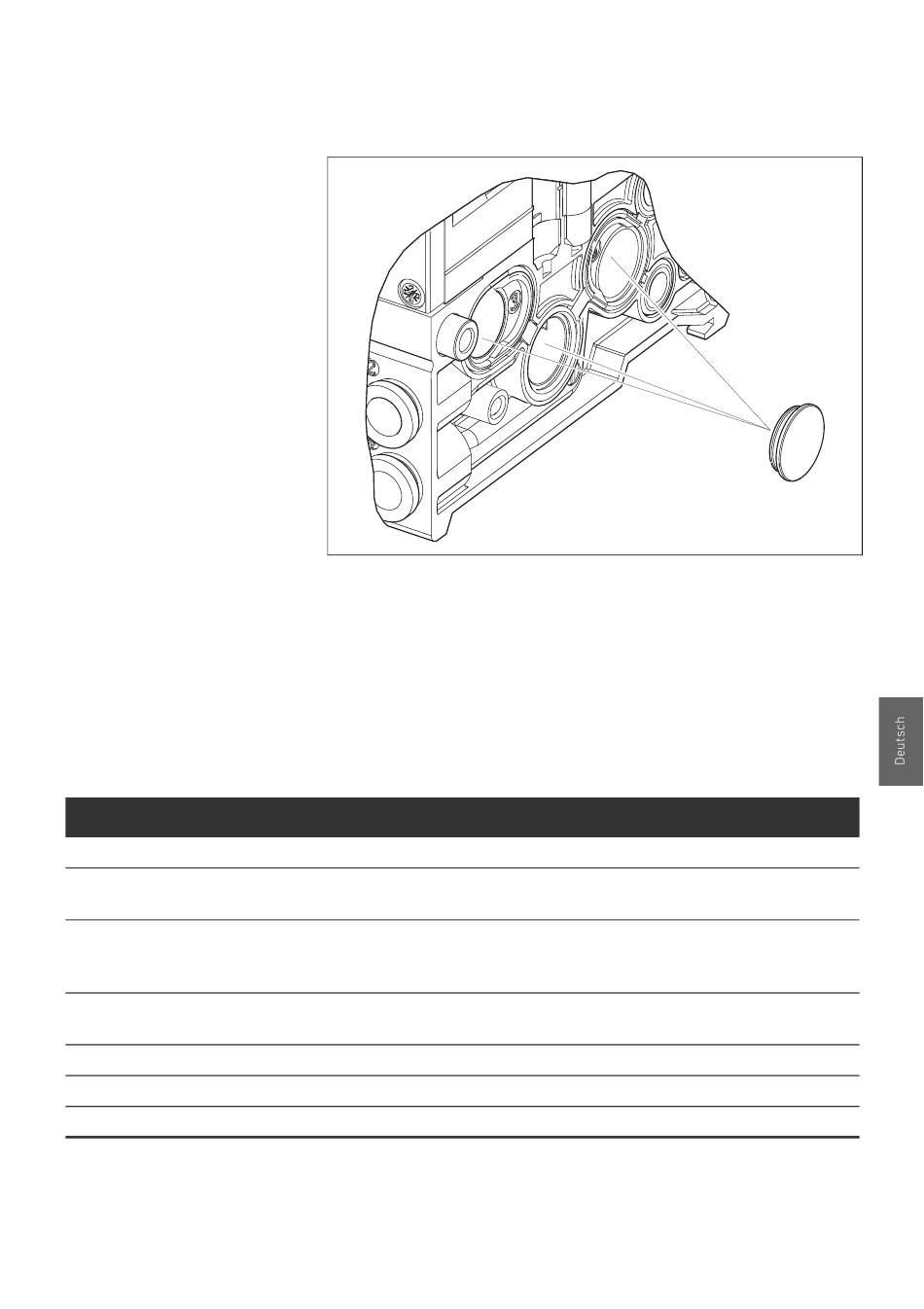

Abb. 13: Trennstück einsetzen (Bild zeigt HF03)
7 Kenngrößen, Ersatzteile, Zubehör
7.1 Kenngrößen HF03
Schieberventil, Abdichtung elastisch
Schraubbefestigung über 4 Durchgangsbohrungen (7x9 mm) oder
DIN-Schiene DIN EN 60715, 35x15
G1/4 (1), G3/8 (3, 5)
G1/8 (X = Fremdsteuerluft, R = gefasste Vorsteuerabluft),
Steckanschluss für Kunststoffrohr mit Aussen-Ø 8 mm (2, 4)
über unterschiedliche Endplatten,
Anschluss X bei Eigensteuerung verschlossen
1 bis 16 Anschlussplatten (1 bis 32 Ventilspulen)
beliebig
0 °C bis +50 °C
U
