Installation
Siehe Kapitel 4.3
FE-Anschluss
Gegenstecker I auf
Mehrfachstecker I
n A
1 111
2 131
3 151
4 171
5 191
6 211
7 231
8 251
9 271
10 291
11 311
12 331
13 351
14 371
15 391
16 411

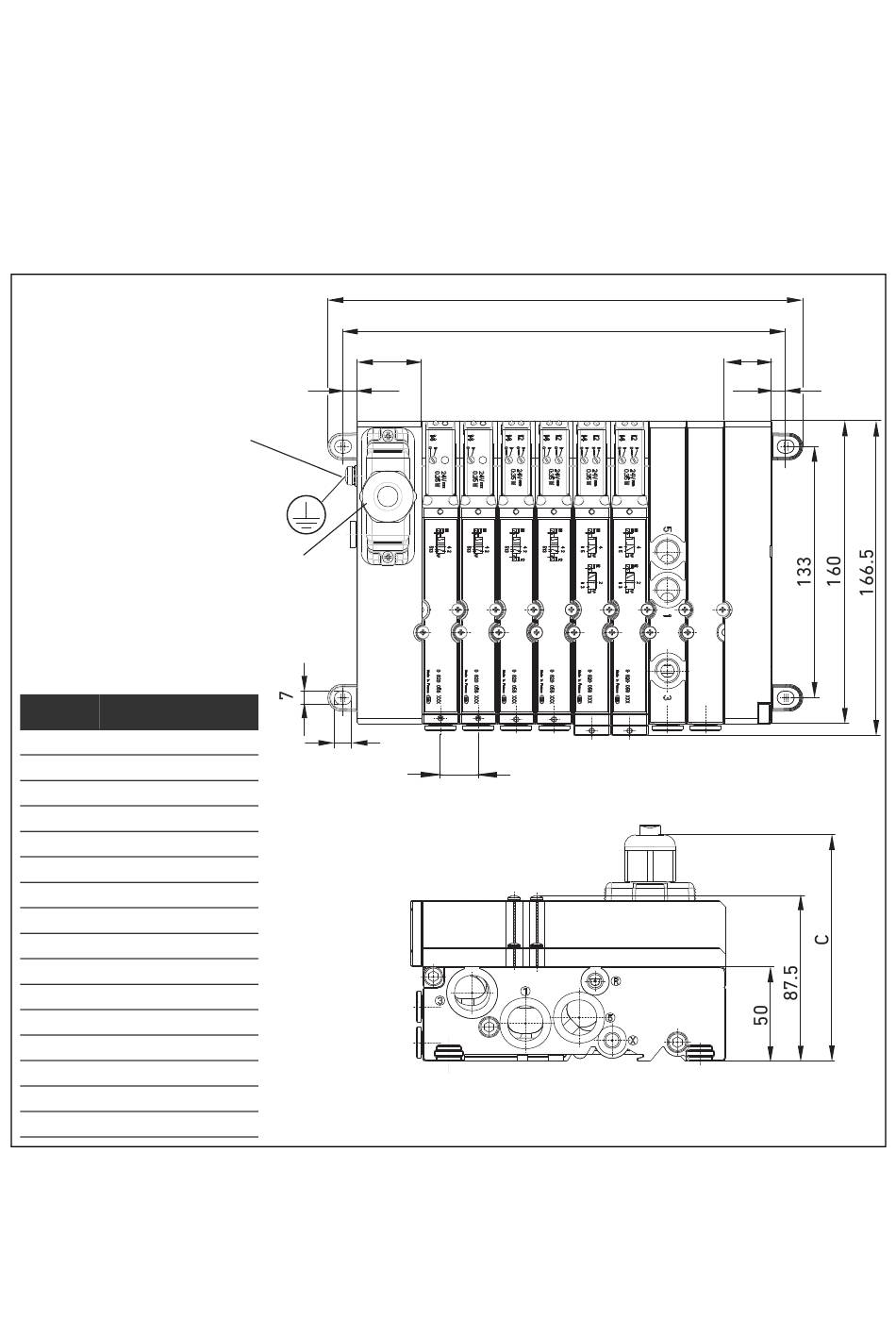

Abb. 4: Maßzeichnung HF02
C ~122 für Kabel mit Ø 9,0
~132 für Kabel mit Ø 15,5
n Anzahl Ventilplätze
4.2
Maße Das Ventilsystem kann mit vier Schrauben (z. B. M6) in jeder
beliebigen Lage montiert oder auf eine DIN-Schiene
DIN EN 60715, 35×15 aufgesetzt werden.
B
94
9
114
134
154
174
194
214
234
254
274
294
314
334
354
374
394

Montage HF02

34
7.5
20
A
B
25
7.5
