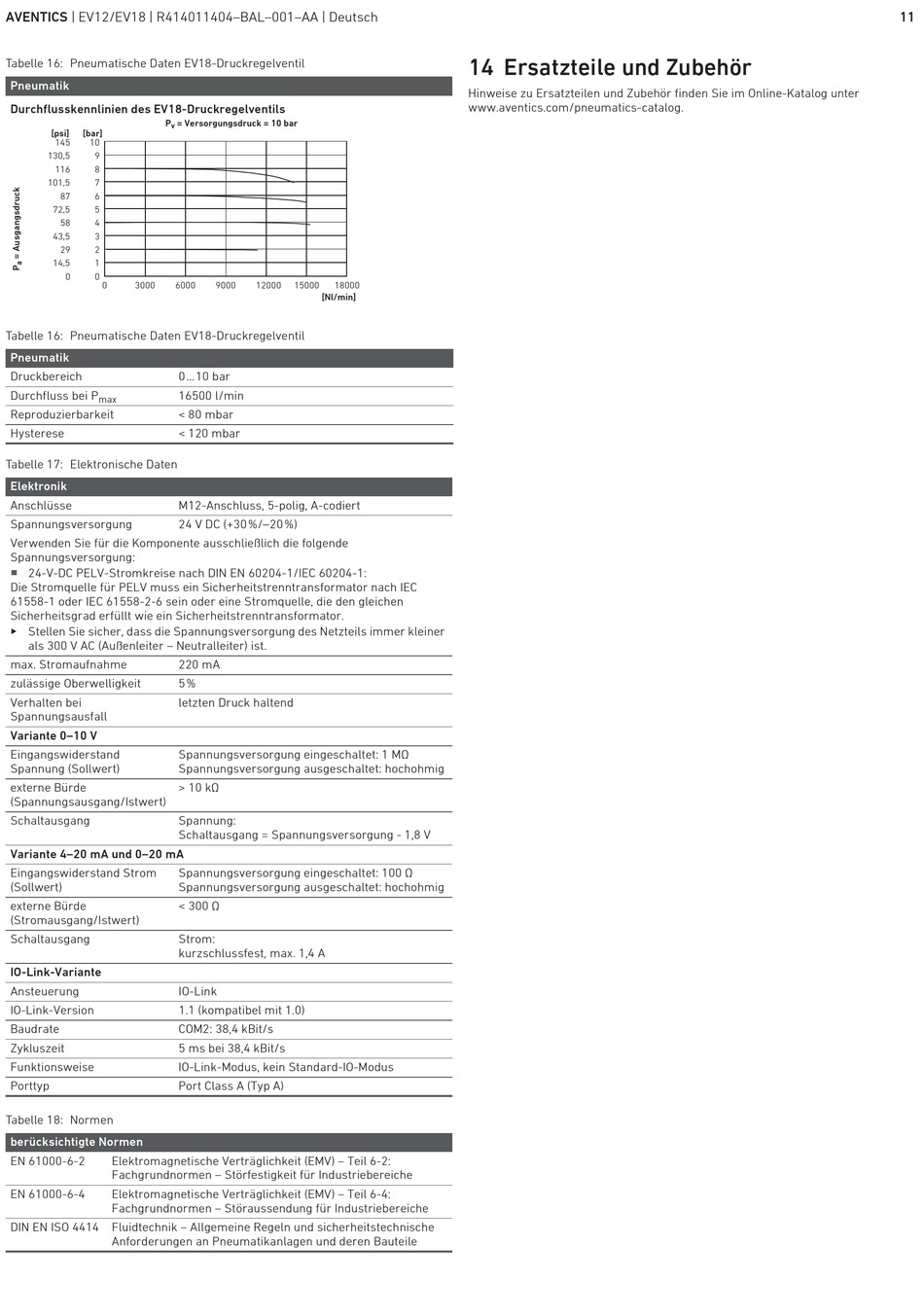

AVENTICS | EV12/EV18 | R414011404–BAL–001–AA | Deutsch
Tabelle 16: Pneumatische Daten EV18-Druckregelventil
Pneumatik
Durchflusskennlinien des EV18-Druckregelventils
P = Versorgungsdruck = 10 bar
v
[psi] [bar]
145 10
130,5 9
116 8
101,5 7
87 6
72,5 5
58 4
43,5 3
29 2
14,5 1
0 0
0 3000 6000
Tabelle 16: Pneumatische Daten EV18-Druckregelventil
Pneumatik
Druckbereich 0...10 bar
Durchfluss bei P 16500 l/min
max
Reproduzierbarkeit < 80 mbar
Hysterese < 120 mbar
Tabelle 17: Elektronische Daten
Elektronik
Anschlüsse M12-Anschluss, 5-polig, A-codiert
Spannungsversorgung 24 V DC (+30%/−20%)
Verwenden Sie für die Komponente ausschließlich die folgende
Spannungsversorgung:
W
24-V-DC PELV-Stromkreise nach DIN EN 60204-1/IEC 60204-1:
Die Stromquelle für PELV muss ein Sicherheitstrenntransformator nach IEC
61558-1 oder IEC 61558-2-6 sein oder eine Stromquelle, die den gleichen
Sicherheitsgrad erfüllt wie ein Sicherheitstrenntransformator.
O Stellen Sie sicher, dass die Spannungsversorgung des Netzteils immer kleiner
als 300 V AC (Außenleiter – Neutralleiter) ist.
max. Stromaufnahme 220 mA
zulässige Oberwelligkeit 5%
Verhalten bei letzten Druck haltend
Spannungsausfall
Variante 0–10 V
Eingangswiderstand Spannungsversorgung eingeschaltet: 1 MΩ
Spannung (Sollwert) Spannungsversorgung ausgeschaltet: hochohmig
externe Bürde > 10 kΩ
(Spannungsausgang/Istwert)
Schaltausgang Spannung:
Schaltausgang = Spannungsversorgung - 1,8 V
Variante 4–20 mA und 0–20 mA
Eingangswiderstand Strom Spannungsversorgung eingeschaltet: 100 Ω
(Sollwert) Spannungsversorgung ausgeschaltet: hochohmig
externe Bürde < 300 Ω
(Stromausgang/Istwert)
Schaltausgang Strom:
kurzschlussfest, max. 1,4 A
IO-Link-Variante
Ansteuerung IO-Link
IO-Link-Version 1.1 (kompatibel mit 1.0)
Baudrate COM2: 38,4 kBit/s
Zykluszeit 5 ms bei 38,4 kBit/s
Funktionsweise IO-Link-Modus, kein Standard-IO-Modus
Porttyp Port Class A (Typ A)
Tabelle 18: Normen
berücksichtigte Normen
EN 61000-6-2 Elektromagnetische Verträglichkeit (EMV) – Teil 6-2:
Fachgrundnormen – Störfestigkeit für Industriebereiche
EN 61000-6-4 Elektromagnetische Verträglichkeit (EMV) – Teil 6-4:
Fachgrundnormen – Störaussendung für Industriebereiche
DIN EN ISO 4414 Fluidtechnik – Allgemeine Regeln und sicherheitstechnische
Anforderungen an Pneumatikanlagen und deren Bauteile
9000 12000 15000 18000
[Nl/min]
14 Ersatzteile und Zubehör
Hinweise zu Ersatzteilen und Zubehör finden Sie im Online-Katalog unter
www.aventics.com/pneumatics-catalog.
