Montaggio sulla guida
DIN EN 60715, 35×15
AVENTICS | HF03/HF02 | 1987765472–BDL–001–AB
4.3

Montaggio sulla guida DIN

Il sistema di valvole può essere fissato su una guida DIN
(DIN EN 60715, 35×15). Per poter ottenere un arresto sicuro
sulla guida DIN montare una leva di bloccaggio su ogni piastra
finale (Vedere Accessori).
Per il montaggio della leva di bloccaggio seguire
attentamente le istruzioni per il montaggio allegate al set di
fissagio per guide DIN.
Montare il sistema di valvole in modo da evitare che al
momento dello sganciamento la leva di bloccaggio si
stacchi dalla guida DIN.
Fare in modo, garantendo sufficiente spazio, che i raggi di
curvatura per i cavi e i tubi non siano inferiori a quelli
consentiti.
La leva per il montaggio a sinistra e la leva per il montaggio a
destra sono contrassegnate rispettivamente da una "L" e da una
"R". Per avvitare la leva di bloccaggio utilizzare gli O-ring
compresi nella fornitura. Dopo aver posizionato le guide DIN
vengono bloccate ed assicurate con viti le due leve.

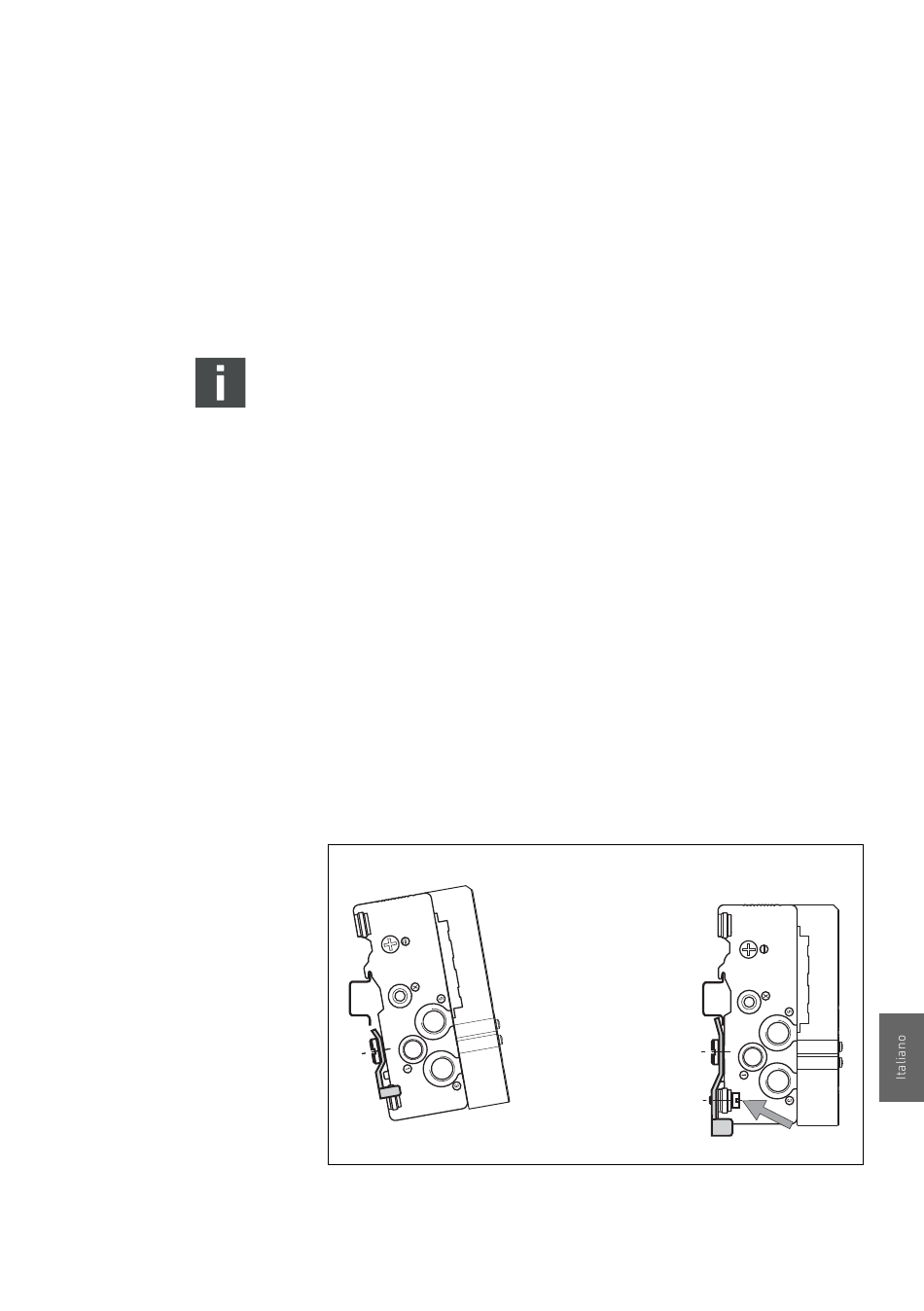

Fig. 5: Incassare il sistema di valvole nella guida DIN assicurarlo con
leve di fissaggio e con viti
125
Installazione
