Aventics HF03 Betriebsanleitung Seite 31

Pos. 13
Pos. 14
1.1-1.3 Nm
–1
300-600 min
10
1
2
3

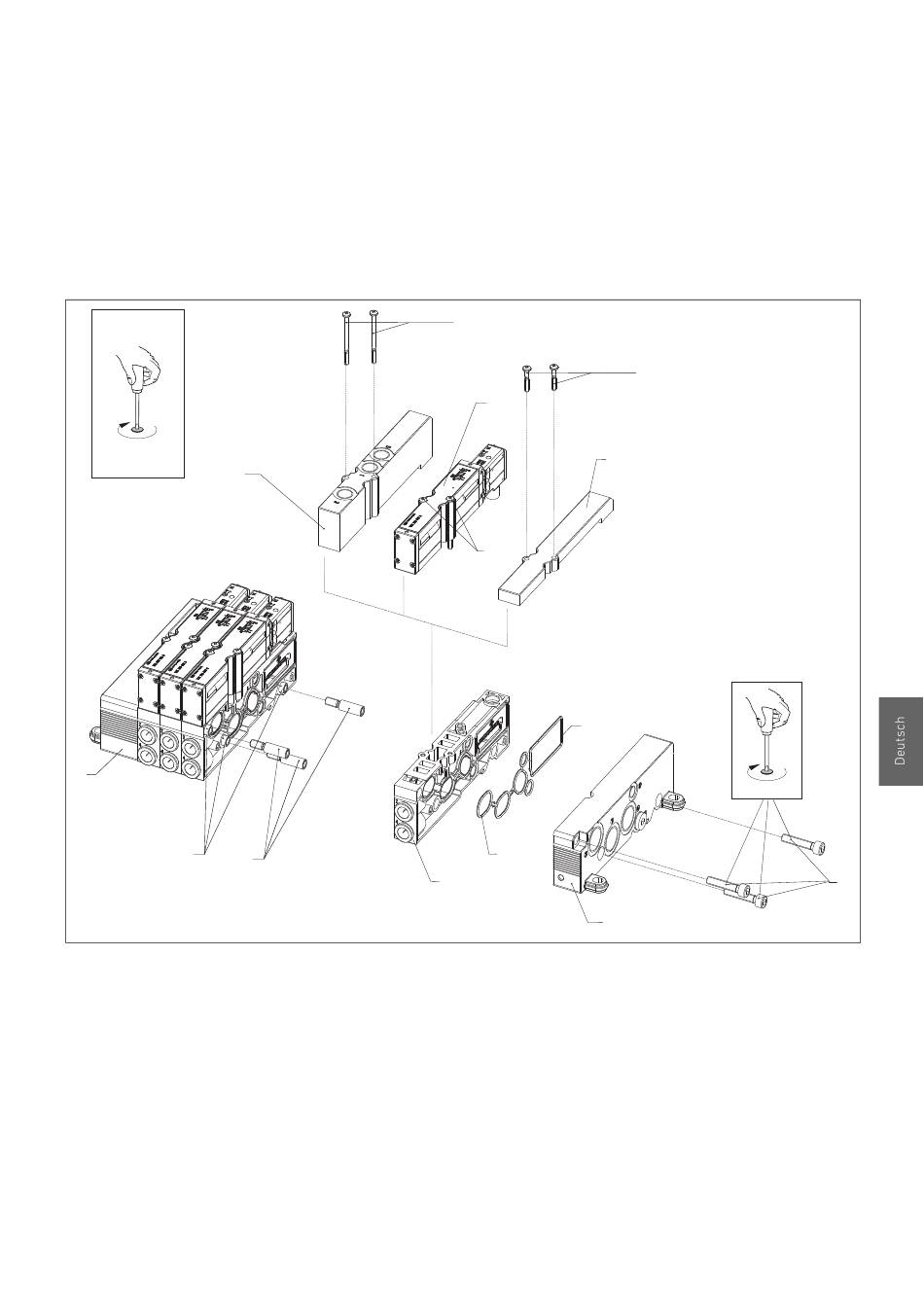

Abb. 12: Zusätzlichen Ventilplatz bei HF02 anbauen
9 Innensechskantschrauben DIN 912, M6 Schlüsselweite 5
13/14 Kreuzschlitzschrauben
AVENTICS | HF03/HF02 | 1987765472–BDL–001–AB
6. Handhilfsbetätigung(en) in Nullstellung bringen.
7. Pneumatische Anschlüsse herstellen (siehe Kapitel 4.4).
8. Verdrahtung des Mehrfachsteckers für die zusätzlichen
Ventilplätze erweitern (siehe Kapitel 4.5).
13
11
13
6
5
Umbau und Erweiterung
14
12
7
4.5-5.0 Nm
8
31
9
