Sistema de válvulas
con enchufe múltiple:
W
serie HF03/HF02
W
acoplador de bus
serie BDC
diseño V:
– PROFIBUS DP
– INTERBUS
– DeviceNet
– CANopen
diseño A:
– AS-Interface
W
acoplador de bus
serie DDL
diseño V:
– DDL/DDL-E

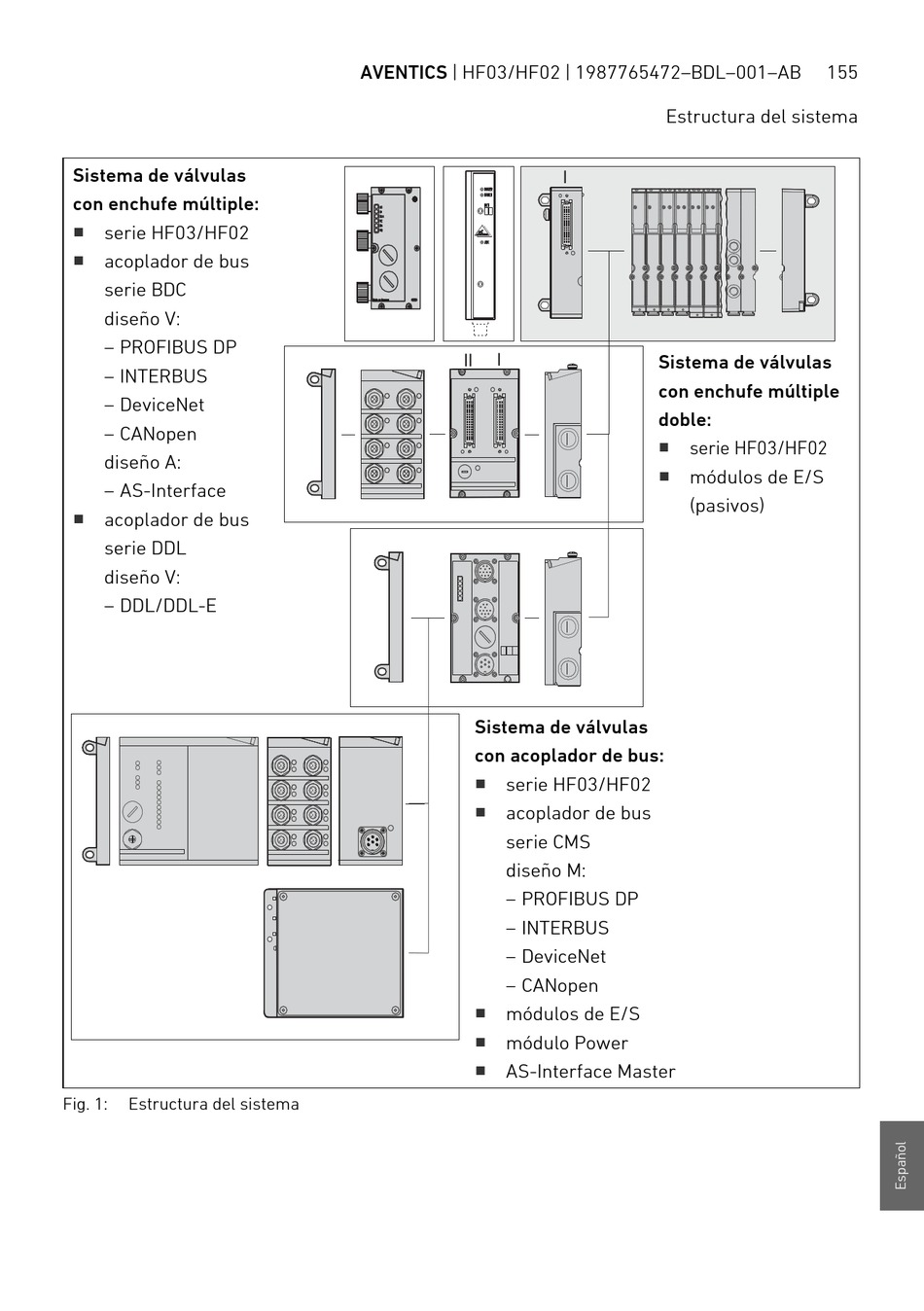

Fig. 1: Estructura del sistema
AVENTICS | HF03/HF02 | 1987765472–BDL–001–AB
II I
Sistema de válvulas
con acoplador de bus:
W
serie HF03/HF02
W
acoplador de bus
serie CMS
diseño M:
– PROFIBUS DP
– INTERBUS
– DeviceNet
– CANopen
W
módulos de E/S
W
módulo Power
W
AS-Interface Master
Estructura del sistema
I
Sistema de válvulas
con enchufe múltiple
doble:
W
serie HF03/HF02
W
módulos de E/S
(pasivos)
