Trasformazione ed ampliamento
HF03/HF02
Pos. 4
Pos. 5
1.1-1.3 Nm
–1
300-600 min

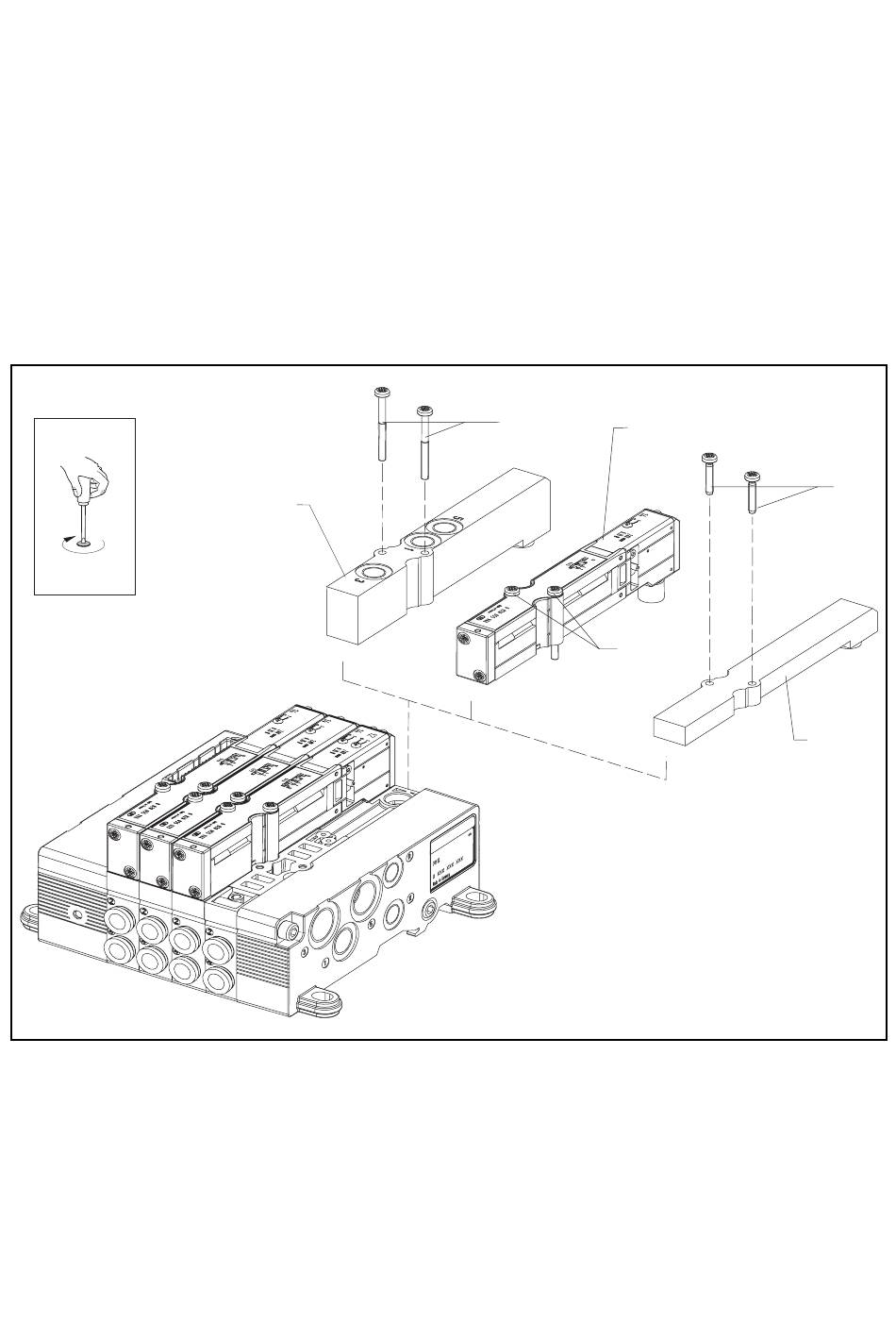

Fig. 10: Occupazione dei posti di riserva (Illustrazione riporta l'HF03)
1 Piastra di alimentazione
2 Piastra cieca
3 Valvola
4/5 Viti
3. Serrare la piastra di alimentazione (1) e le 2 viti
autoformanti (5).
Coppia di serraggio: 1,1 ... 1,3 Nm
HF03: viti PZD n°1
HF02: viti PZD n°2
Numero di giri dell'avvitatore 300 ... 600 min
4. Stabilire le connessioni pneumatiche (vedere capitolo 4.4).
