Trasformazione ed ampliamento
Pos. 13
Pos. 14
1.1-1.3 Nm
–1
300-600 min
1
2

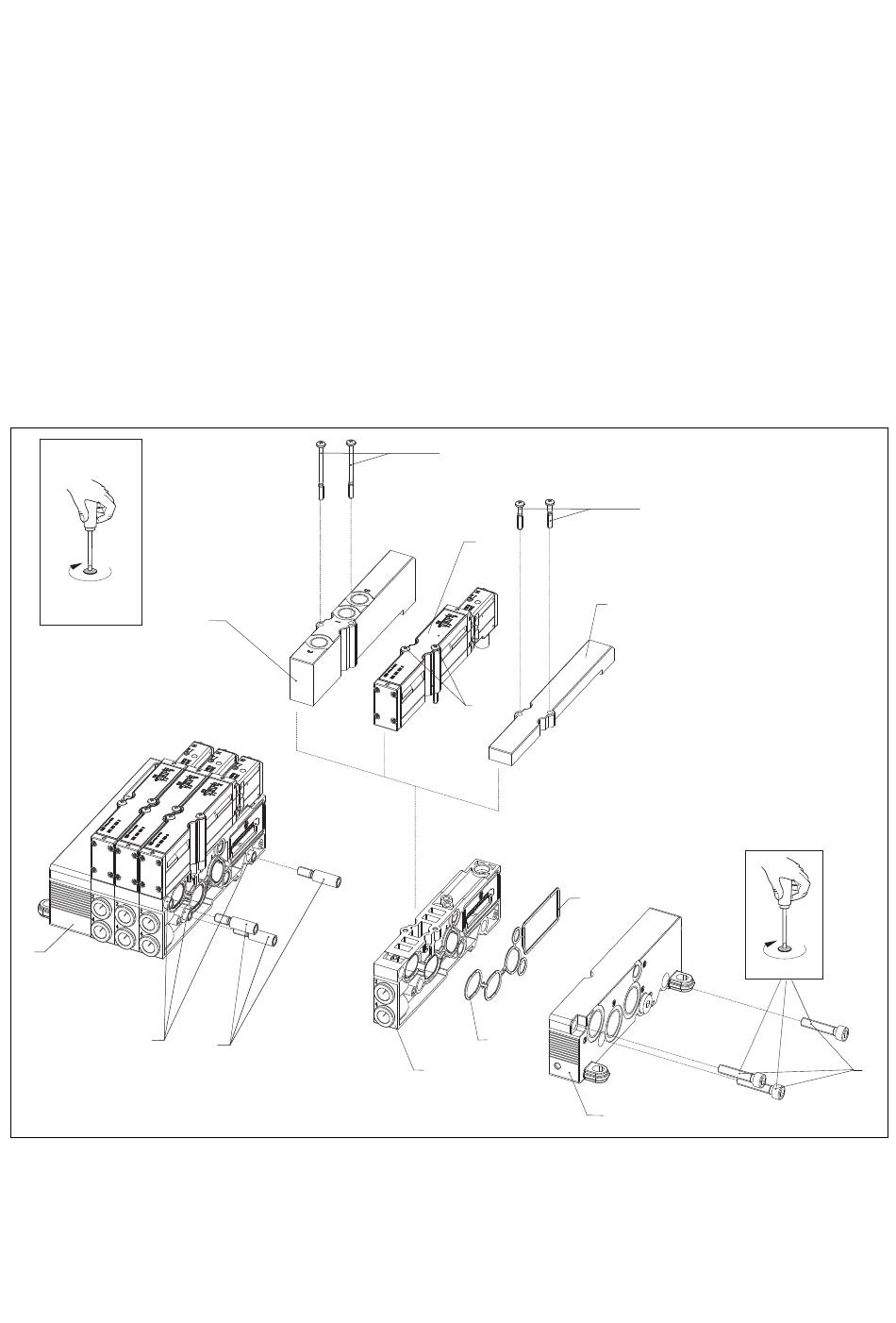

Fig. 12: Applicazione di posti valvola aggiuntivi sull'HF02
9
Viti brugola DIN 912, M6 apertura della chiave 5
13/14 Viti n°2
5. Posizionare la(e) valvola(e) (11) sulla(e) nuova(e) piastra(e)
di collegamento (5) prestando attenzione alla posizione
corretta dei contatti e della(e) guarnizione(i). Avvitare la(e)
valvola(e) (11) e le 2 viti autoformanti (13).
Coppia di serraggio: 1,1 ... 1,3 Nm viti PZD n°2
Numero di giri dell'avvitatore 300 ... 600 min
6. Posizionare il(i) comando(i) manuale(i) sullo zero.
7. Stabilire le connessioni pneumatiche (vedere capitolo 4.4).
8. Ampliare il cablaggio del connettore multipolare per i posti
valvola aggiuntivi (vedere capitolo 4.5).
10
3
13
11
13
7
6
5
-1
14
12
4.5-5.0 Nm
8
9
