Montage auf
der DIN-Schiene
DIN EN 60715, 35×15
AVENTICS | HF03/HF02 | 1987765472–BDL–001–AB
4.3

Montage auf der DIN-Schiene

Das Ventilsystem kann auf einer DIN-Schiene befestigt werden
(DIN EN 60715, 35×15). Um einen sicheren Halt auf der DIN-
Schiene zu erreichen, wird an jeder Endplatte ein
Arretierungshebel montiert (siehe Zubehör).
Beachten Sie bei der Montage der Arretierungshebel auf
jeden Fall die Montageanleitung, die dem Befestigungssatz
für DIN-Schienen beigefügt ist.
Montieren Sie das Ventilsystem so, dass es sich beim
Entriegeln der Arretierungshebel nicht von der DIN-Schiene
löst.
Sorgen Sie für genügend Freiraum für die elektrischen und
pneumatischen Anschlüsse, so dass die zulässigen
Biegeradien für die Kabel und Schläuche nicht
unterschritten werden.
Der Hebel für die Montage links ist mit „L" und der Hebel für die
Montage rechts mit „R" gekennzeichnet. Beim Anschrauben des
Arretierungshebels ist der mitgelieferte O-Ring zu verwenden.
Nach dem Aufsetzen auf der DIN-Schiene werden die beiden
Hebel verriegelt und mit Schrauben gesichert.

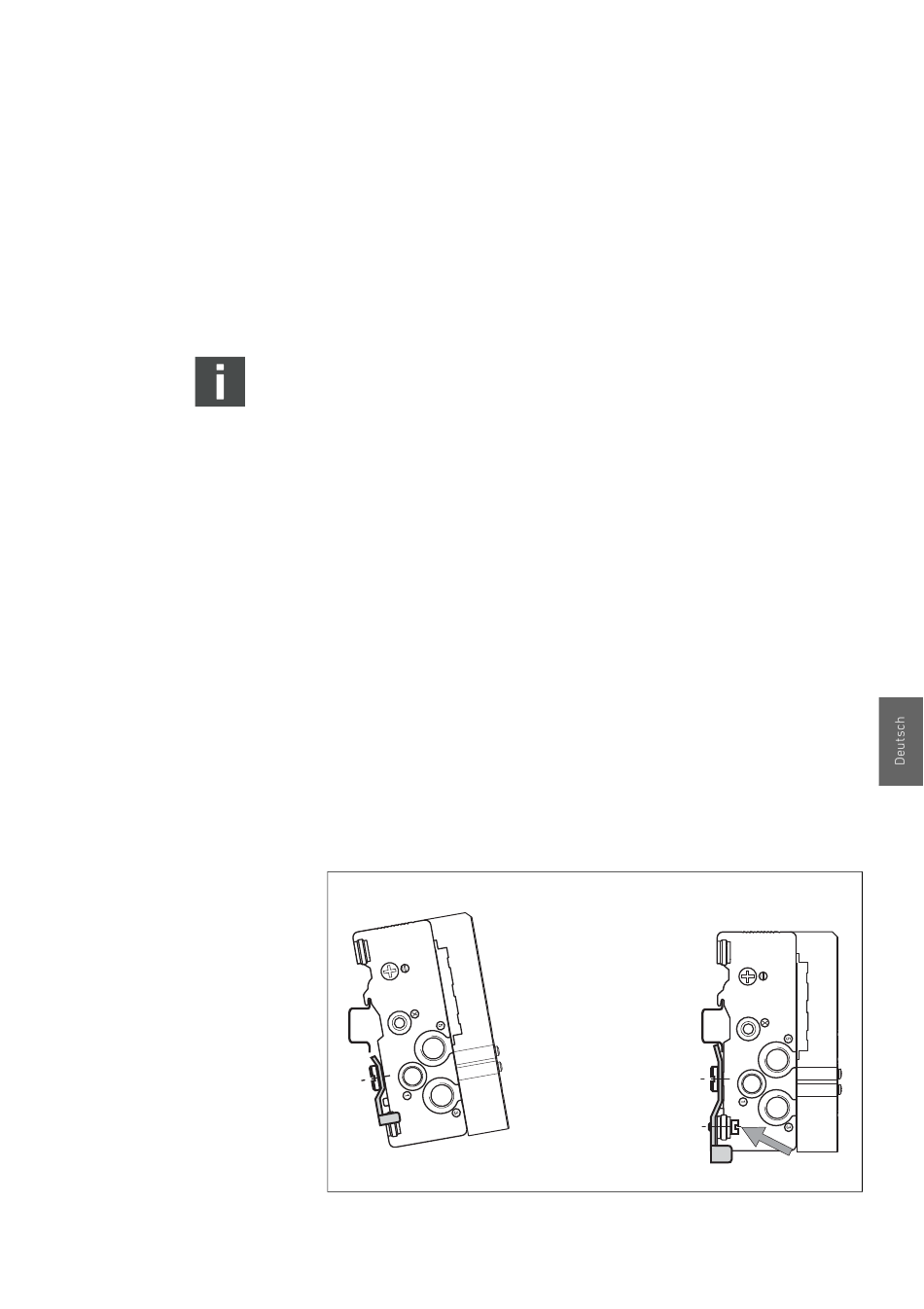

Abb. 5: Ventilsystem in DIN-Schiene einhängen, mit
Arretierungshebeln verriegeln und mit Schrauben sichern
