Caractéristiques Électriques Du Hf03/Hf02 - Aventics HF03 Betriebsanleitung

Pneumatiques
Fluide
Température du fluide
Débit nominal [l/min]
Distributeurs
Pression de service [bar],
pilotage interne
Pression de service [bar],
pilotage externe
Pression de pilotage [bar] p
Presion pilote p
Fig. 15 : Diagramme de la pression pilote pour un distributeur 3/2, à pilotage externe
Electriques bobines électromagnetiques
Tension nominale bobine
Puissance absorbée par bobine
Mode de fonctionnement selon VDE 0580
Electriques multipôle
Courant max. par pilotage de distributeur
Courant max. GND total
Type de protection selon EN 60529/IEC 529
AVENTICS | HF03/HF02 | 1987765472–BDL–001–AB
5 µm air comprimé, filtre, exempt d'huile ou
40 µm air comrimé, filtre, lubrifié

0 °C à +50 °C
M
q 1400
V
2 x 3/2
p
e
p
e
cf. diagramme
e
[bar]
4.5
e
3.5
2.5
2.5

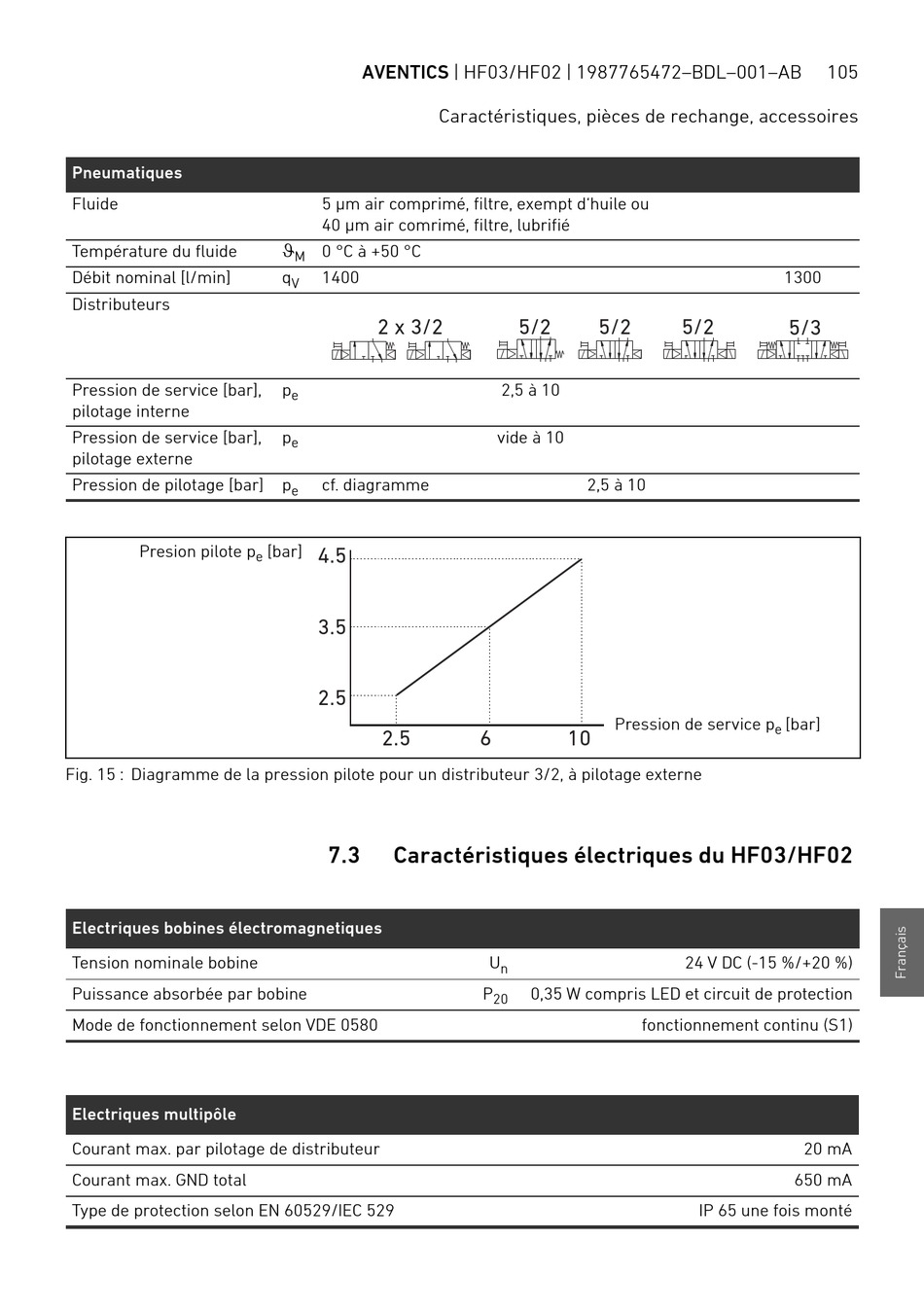

7.3 Caractéristiques électriques du HF03/HF02
Caractéristiques, pièces de rechange, accessoires
5/2 5/2
2,5 à 10
vide à 10
2,5 à 10
6 10
U
n
P 0,35 W compris LED et circuit de protection
20
1300
5/2
5/3
Pression de service p [bar]
e
24 V DC (-15 %/+20 %)
fonctionnement continu (S1)
IP 65 une fois monté
105
20 mA
650 mA
