Ventile mit
Handhilfsbetätigung
„drehen und rasten",
gelber Betätigungsknopf
Ventile mit
Handhilfsbetätigung
„drehen", roter
Betätigungsknopf
AVENTICS | HF03/HF02 | 1987765472–BDL–001–AB
Drehen und rasten:
Den Schraubendreher in die Nut der Handhilfsbetätigung setzen
und mit geringer Kraft von der Nullstellung in die Stellung 1
drehen, bis sie mit einem leichten Klick rastet. Das Ventil schaltet
und bleibt in der Schaltstellung, bis die Handhilfsbetätigung
wieder in die Nullstellung zurückgedreht wird.
Drehen:
Den Schraubendreher in die Nut der Handhilfsbetätigung setzen
und mit geringer Kraft von der Nullstellung in die Stellung 1 drehen.
Das Ventil schaltet. Beim Loslassen, kehrt das Ventil in die
Nullstellung zurück.
3

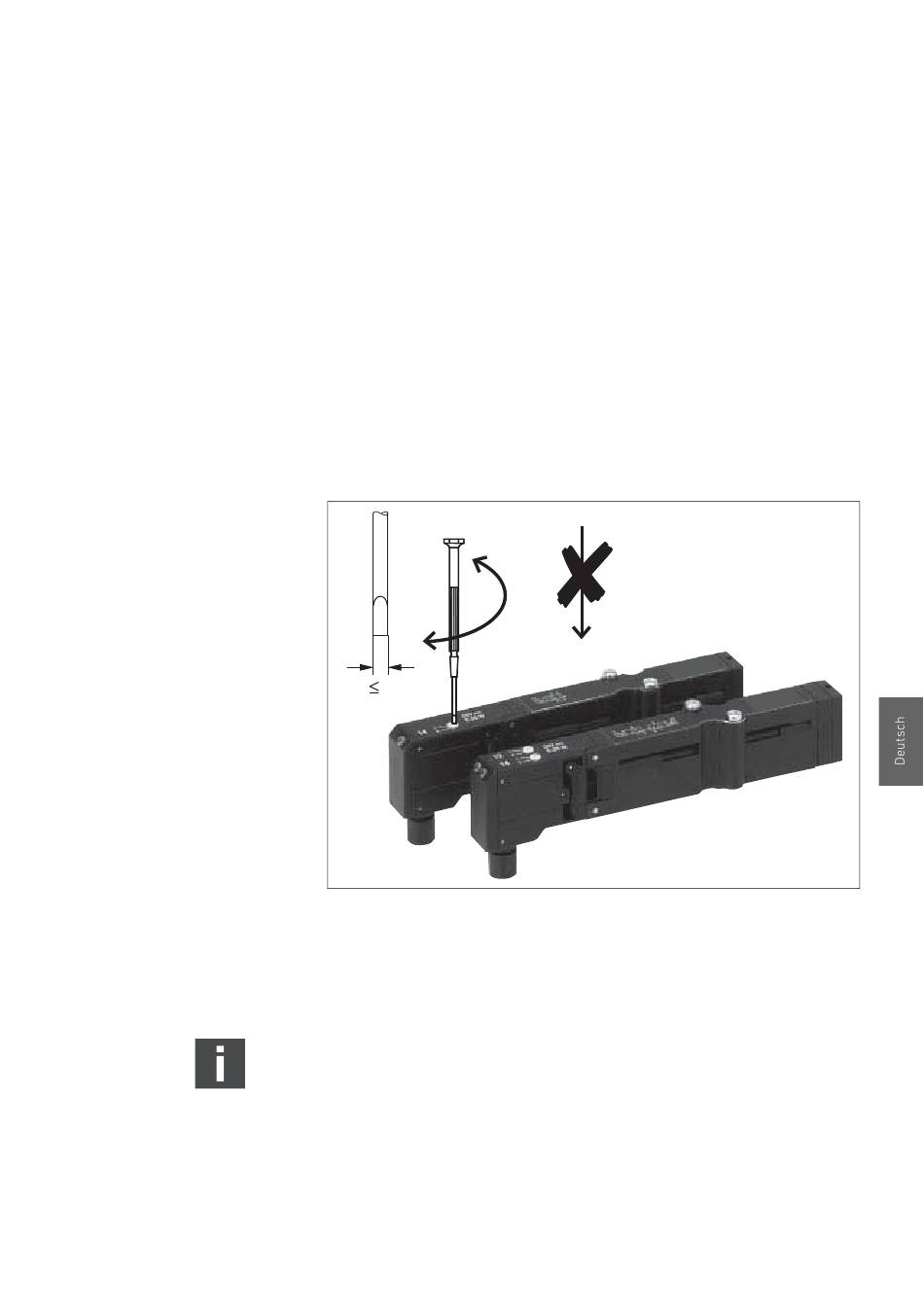

Abb. 9: Handhilfsbetätigung
5.2

Inbetriebnahme

Achten Sie darauf, dass sich das System beim Einschalten
in einem definierten Zustand befindet!
Sorgen Sie bitte dafür, dass alle Handhilfsbetätigungen in
der Nullstellung stehen.
1. Betriebsspannung einschalten.
2. Druckluftversorgung einschalten.
Test und Inbetriebnahme
