Aventics HF03 Betriebsanleitung Seite 27

Einspeiseplatte
einsetzen
HF03/HF02
Pos. 4
Pos. 5
1.1-1.3 Nm
–1
300-600 min

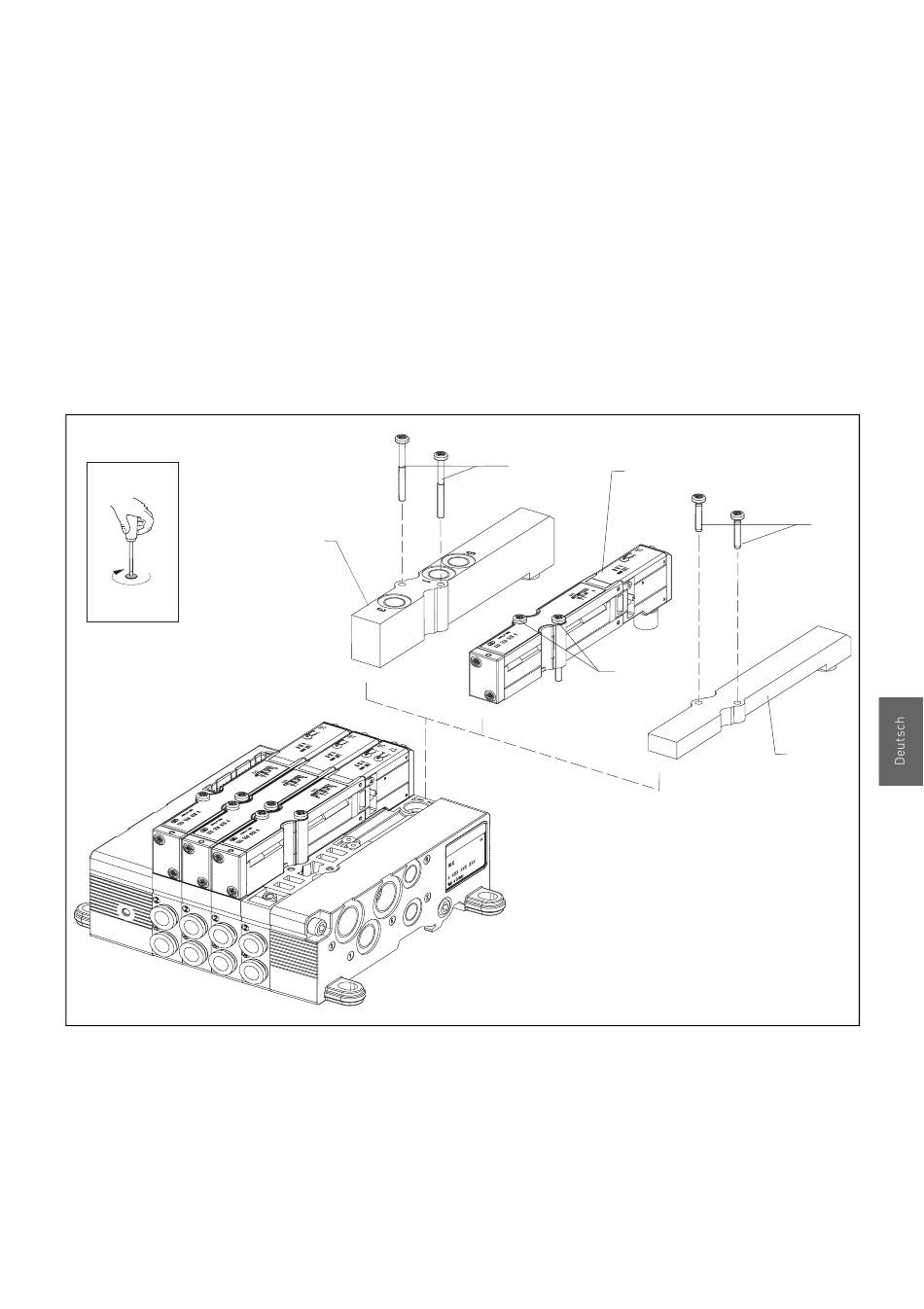

Abb. 10: Reserveplatz belegen (Bild zeigt HF03)
1 Einspeiseplatte
2 Blindplatte
3 Ventil
4/5 Kreuzschlitzschrauben
AVENTICS | HF03/HF02 | 1987765472–BDL–001–AB
1. Blindplatte (2) mit 2 Kreuzschlitzschrauben (4) lösen.
2. Einspeiseplatte (1) auf die freie Anschlussplatte setzen.
Darauf achten, dass die Dichtung richtig eingelegt ist.
3. Einspeiseplatte (1) mit 2 selbstschneidenden
Kreuzschlitzschrauben (5) festschrauben.
Anzugsdrehmoment: 1,1 ... 1,3 Nm
Schrauberdrehzahl 300 ... 600 min
4. Pneumatische Anschlüsse herstellen (siehe Kapitel 4.4).
1
Umbau und Erweiterung
-1
.
5
3
5
27
4
2
