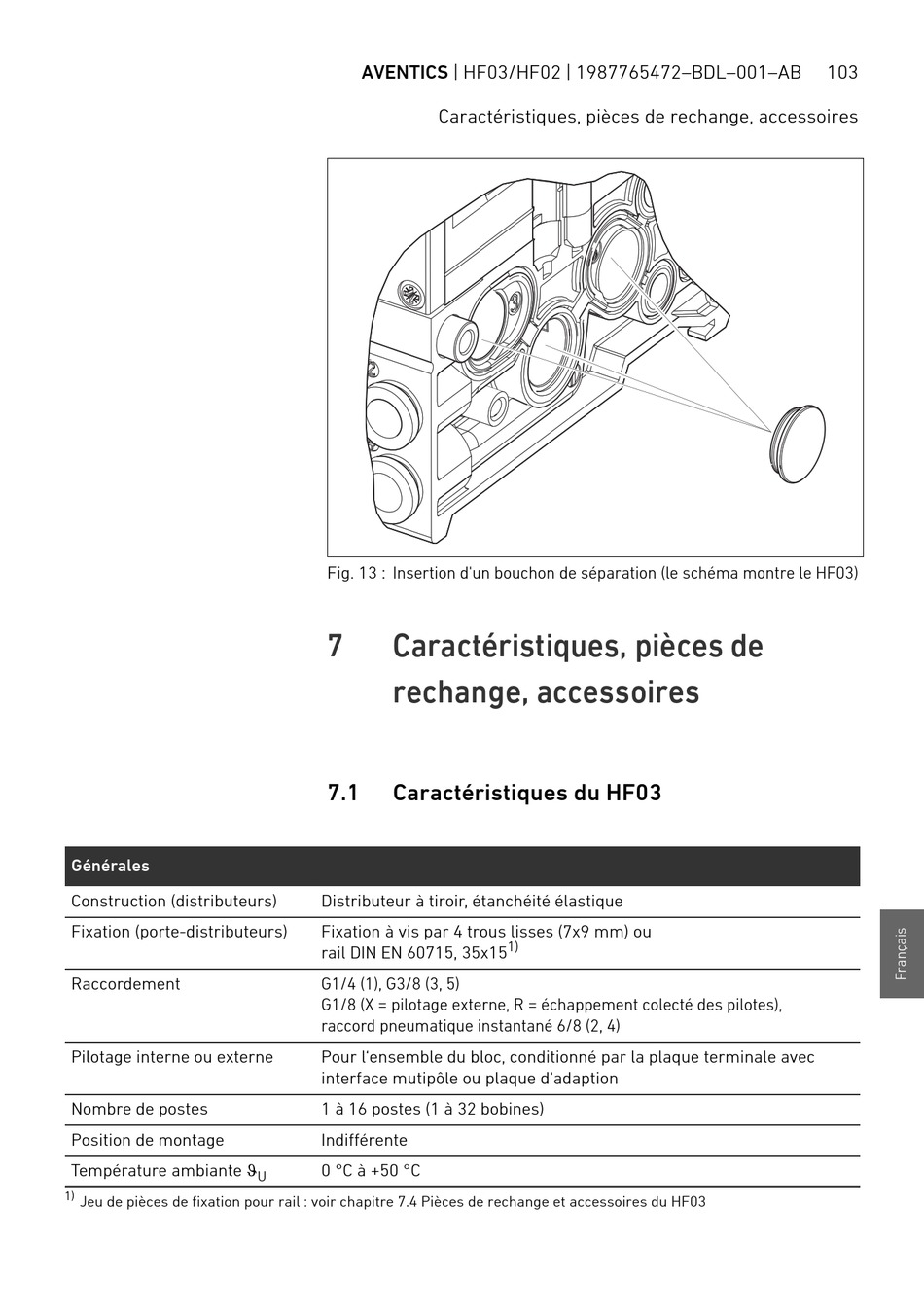

Fig. 13 : Insertion d'un bouchon de séparation (le schéma montre le HF03)
7 Caractéristiques, pièces de
rechange, accessoires
7.1 Caractéristiques du HF03
Distributeur à tiroir, étanchéité élastique
Fixation à vis par 4 trous lisses (7x9 mm) ou
rail DIN EN 60715, 35x15
G1/4 (1), G3/8 (3, 5)
G1/8 (X = pilotage externe, R = échappement colecté des pilotes),
raccord pneumatique instantané 6/8 (2, 4)
Pour l'ensemble du bloc, conditionné par la plaque terminale avec
interface mutipôle ou plaque d'adaption
1 à 16 postes (1 à 32 bobines)
Indifférente
0 °C à +50 °C
