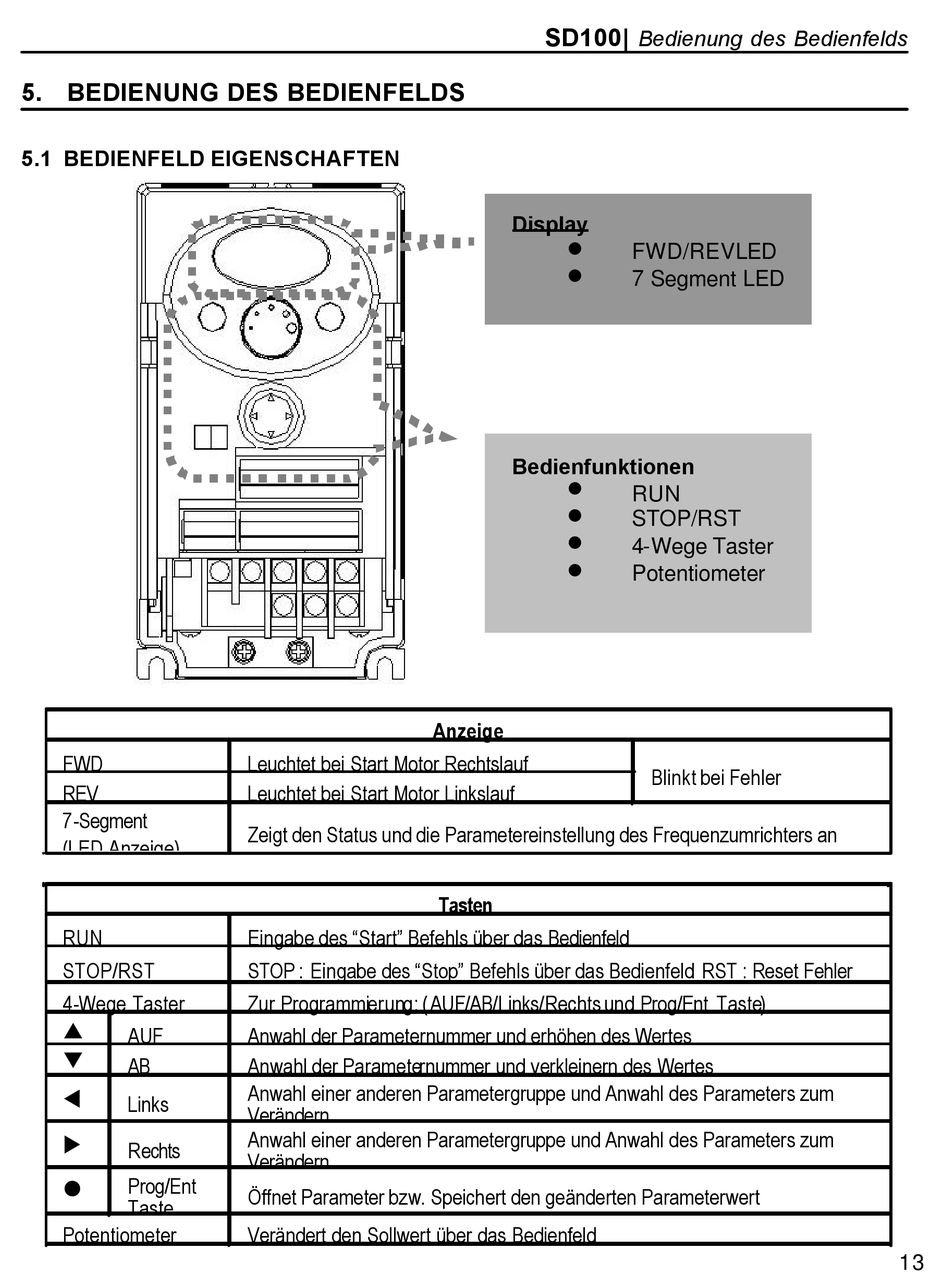

5. BEDIENUNG DES BEDIENFELDS
5.1 BEDIENFELD EIGENSCHAFTEN
FWD
REV
7-Segment
(LED Anzeige)
RUN
STOP/RST
4-Wege Taster
p
AUF
q
AB
t
Links
u
Rechts
Prog/Ent
˜
Taste
Potentiometer
Leuchtet bei Start Motor Rechtslauf
Leuchtet bei Start Motor Linkslauf
Zeigt den Status und die Parametereinstellung des Frequenzumrichters an
Eingabe des "Start" Befehls über das Bedienfeld
STOP : Eingabe des "Stop" Befehls über das Bedienfeld RST : Reset Fehler
Zur Programmi e rung: ( AUF/AB/Links/Rechts und Prog/Ent Taste)
Anwahl der Parameternummer und erhöhen des Wertes
Anwahl der Parameternummer und verkleinern des Wertes
Anwahl einer anderen Parametergruppe und Anwahl des Parameters zum
Verändern
Anwahl einer anderen Parametergruppe und Anwahl des Parameters zum
Verändern
Öffnet Parameter bzw. Speichert den geänderten Parameterwert
Verändert den Sollwert über das Bedienfeld
SD100|
Display
l
l
Bedienfunktionen
l
l
l
l
Anzeige
Tasten
Bedienung des Bedienfelds
FWD/REV LED
7 Segment LED
RUN
STOP/RST
4-Wege Taster
Potentiometer
Blinkt bei Fehler
13
