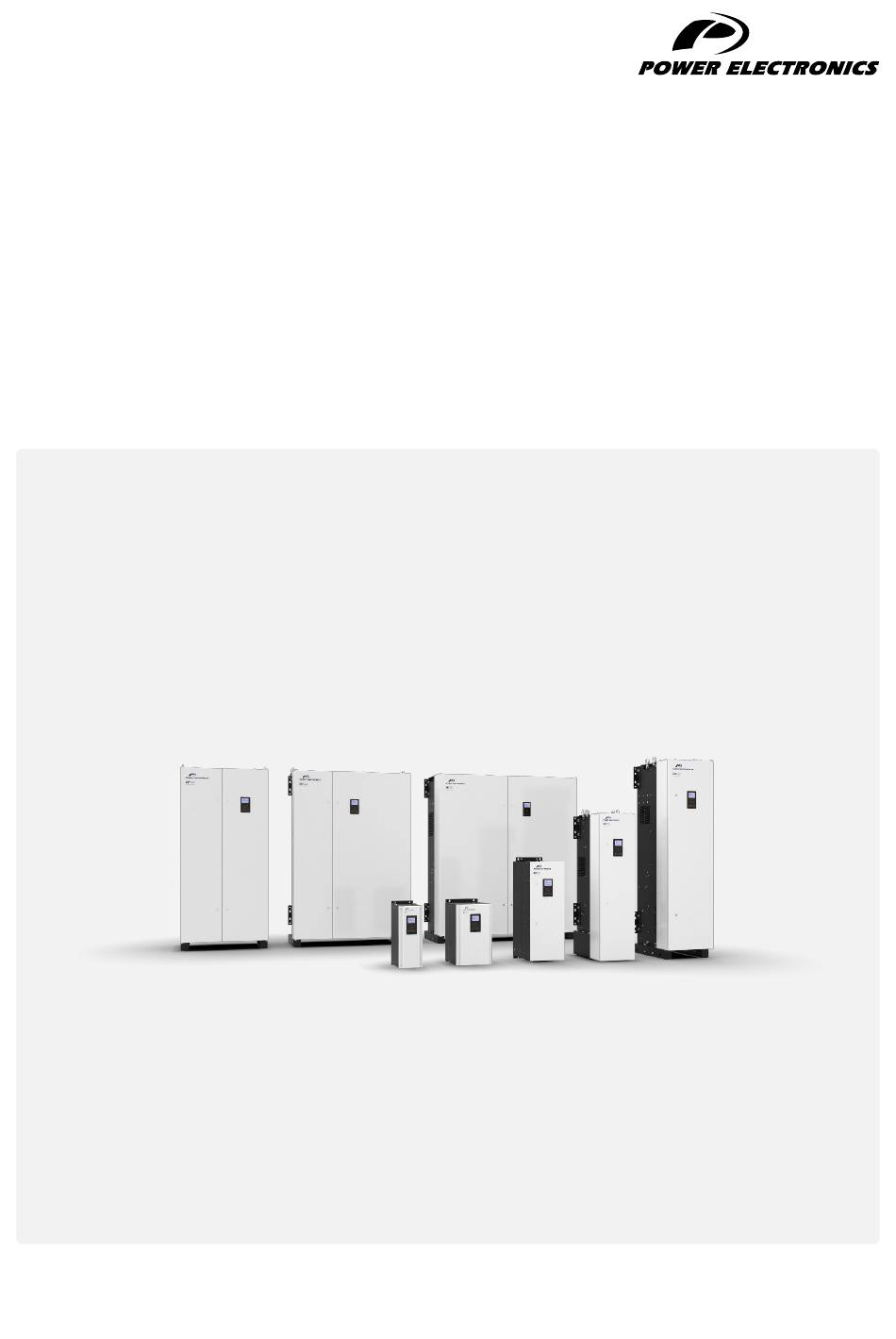

Seite 1 SD750 PROGRAMMIERANLEITUNG FREQUENZUMRICHTER...
Seite 3 Programmieranleitung Edition: August 2021 SD75SW01MA Rev. M...
Seite 4: Zu Diesem Handbuch
Dieses Handbuch beinhaltet wichtige Anweisungen zur Installation und Wartung der Frequenzumrichter aus der Serie SD750 von Power Electronics. ZIELPERSONEN Dieses Handbuch richtet sich an qualifizierte Kunden, welche die Frequenzumrichter aus der Serie SD750 installieren, bedienen und warten. Nur anerkannte Fachkräfte dürfen diese Baureihe installieren und in Betrieb nehmen.
Seite 5 Parameter. Beschreibung der Parameter. Modbus Schnittstelle. Konfiguration / Einstellungen. Die Ausstattung und technische Dokumentation wird periodisch erneuert. Power Electronics behält sich vor, den Inhalt ganz oder teilweise ohne weitere Benachrichtigung zu modifizieren. Die neuesten Informationen zu diesem Produkt sind auf der Website abrufbar: www.power-electronics.com...
Seite 6: Inhaltsverzeichnis
Gruppe V8: Datum und Zeit ........................ 33 Gruppe V9: Status bei letzter Fehlerabschaltung ................34 Untergruppe V9.1: Motordaten ......................34 Untergruppe V9.2: SD750 Monitor....................34 Untergruppe V9.3: Externe Signale ....................35 Untergruppe V9.4: Interne Anzeigen ....................35 Untergruppe V9.6: Lokaler Motor Reg ..................... 36 Gruppe V11: Exp PT100 ........................
Seite 7 POWER ELECTRONICS SD750 Untergruppe 4.1: Digitale Eingänge ....................42 Untergruppe 4.2: Analoger Eingang A1 ................... 46 Untergruppe 4.3: Analoger Eingang AI2 / Pulseingang ..............48 Untergruppe 4.4: Analoger Eingang AI3 / PT100 ................50 Untergruppe 4.5: Analoger Eingang AI4 ..................51 Untergruppe 4.6: Analoger Eingang AI5 ..................
Seite 8 SD750 POWER ELECTRONICS Untergruppe 20.7: Modbus Anwender Werte .................. 79 Gruppe 21: G21: Netzwerke ....................... 80 Untergruppe 21.1: Ethernet ......................80 Untergruppe 21.2: Client TCP ......................80 Untergruppe 21.3: EtherNet / IP ...................... 80 Untergruppe 21.4: Profinet ......................80 Gruppe 23: Erweiterungen ......................... 81 Untergruppe 23.1: PT100 ........................
Seite 9: Abkürzungen
Die folgende Tabelle beinhaltet die meist gebräuchlichen Abkürzungen in den Dokumenten von Power Electronics. Dabei ist zu berücksichtigen, dass die Begriffe innerhalb der Abteilungen von Power Electronics in Gebrauch sind (Industrie, Solar, Speicherung und elektrische Mobilität). Dadurch werden nicht alle hier erwähnten Abkürzungen auch in diesem Dokument vorhanden sein.
Seite 10: Abkürzung
SD750 POWER ELECTRONICS ABKÜRZUNG BEDEUTUNG Photovoltaik Fehlerstrom Schutzschalter Fehlerstrom Überwachung RFID Radio Frequenz Identifikation State Of Charge – Batteriestatus State Of Health – Bezogen auf die Batterie. Vergleicht den aktuellen Status der Batterie mit dem ursprünglichen Zustand, gemessen in Prozent Safe Torque Off TN-Netz.
Seite 11: Sicherheitssymbole
POWER ELECTRONICS SD750 SICHERHEITSSYMBOLE Damit das Risiko von Verletzungen bei Personen, von elektrischen Schlägen, Bränden und Schäden am Gerät gemindert wird, sind die Vorsichtsmanahmen dieser Bedienungsanleitung zu beachten. Dieses Symbol zeigt eine bestehende mögliche Gefahr an, Situationen, die beträchtliche Verletzungen mit sich bringen könnten, wenn man die Hinweise nicht beachtet oder sie nicht richtig befolgt.
Seite 12: Sicherheitshinweise
Inbetriebnahmeanleitung sorgfältig zu lesen. Für einen bestimmungsgemäßen Gebrauch des Frequenzumrichters sind alle Hinweise im Installationshandbuch zu Transport, Installation, elektrischen Anschluss und Inbetriebnahme zu beachten. Power Electronics weist jedwede Verantwortung bei Schäden zurück, welche auf falschen Gebrauch des Gerätes zurückzuführen sind. ACHTUNG Die Hardware und Installationsanleitung ist sorgfältig zu lesen, sowie sämtliche Dokumentation,...
Seite 13: Display Mit Steuertasten
ANMERKUNG Ist die USB Steckverbindung an der Steuerkarte angeschlossen, darf die Micro-USB Schnittstelle nur am Display des SD750 angeschlossen werden. Falsche Verwendung kann zur Beschädigung führen. Das Display ist mittels eines Micro-USB Anschlusses am Display und eines USB Anschlusses mit der Steuerkarte verbunden.
Seite 14: Power Electronics
SD750 POWER ELECTRONICS LED Statusanzeige Die Status LED zeigt den Zustand des Frequenzumrichters an und befindet sich im Power Electronics Logo, folgende Farben werden angezeigt: • Grün: Der Frequenzumrichter läuft. • Rot: Der Frequenzumrichter hat wegen eines Fehlers angehalten. •...
Seite 15: Menu
Diese Taste startet den Frequenzumrichter bei aktivierter Startfreigabe für das Bedienfeld. Diese Taste hält den Frequenzumrichter über das Display an, wenn der Bedienfeldmodus aktiviert wurde. Im Fehlerfall kann mit dieser taste der SD750 zurückgesetzt werden, wenn die Bedienfeldsteuerung freigegeben ist und der Parameter G4.1.3 “Erlaube Lokalen Reset” aktiviert ist.
Seite 16 SD750 POWER ELECTRONICS ▪ Versionen: Dieses Menu beinhaltet die Informationen, welche Versionen bei dem Gerät Verwendung finden. Dieses bezieht sich auf die MCF, uP, DSP, HW und Display. ▪ Kundenspezifische Anzeige: Dieses Menu ermöglicht die Einrichtung einer kundenspezifischen Anzeige des Hauptmenus und wählt die Parameter aus, die in 3 frei konfigurierbaren Zeilen angezeigt werden sollen.
Seite 17: Statusanzeigen & Warnhinweise
Verlust des analogen Eingangs verbunden sind RFLT Fehler mit Rampenstop (F42, F43, F59, F89, F104, F105, F106…). Bei Auftreten des Fehlers wird der SD750 den Motor mit Rampenstop anhalten. Der “Fangende Start” muss bei Bedarf aktiviert werden. Der SD750 Fangender Start versucht die Motordrehzahl nach Erhalt eines Start-Befehls zu erfassen.
Seite 18: Auflistung Der Warnmeldungen
Wird eine Startverzögerung ausgewählt, erscheint diese Meldung von Startverzögerung der Startfreigabe bis zum Ende der Verzögerung. Der SD750 arbeitet mit der Kriechfrequenz bei Erhalt eines „Starts mit Kriechfrequenz 1“ Signals. Dieser Modus überschreibt die normale Sollwertvorgabe und hat Vorrang. Dadurch wird ein vorhandener...
Seite 19 Die Motordrehzahl hat die Drehzahl erreicht, welche SLMAX Max. Drehzahl erreicht als max. Drehzahl festgelegt wurde. Der SD750 kann die Drehzahl des Motors nicht weiter Zellen erhöhen, da die Eingangsspannung zu niedrig ist. Diese Warnung erscheint nur bei PM Motoren.
Seite 20: Fehlermeldungen. Beschreibung Und Abhilfe
Bei Auftreten eines Fehlers wird der Motor angehalten und der „Fehler“ im Display angezeigt. Ohne den SD750 zurückzusetzen ist die Navigation durch das Display Menu möglich und zeigt die Daten an die zum Zeitpunkt der Abschaltung vorlagen. Die Parametergruppe SV9 – Fehlerspeicher, zeigt die Daten an die zum Zeitpunkt der Störung aufgetreten sind.
Seite 21: Beschreibung Der Fehlermeldungen
F24: Regen. Moment limit länger als in ,,G10.2.14 Reg torque limit time’’ bestimmt überschritten. F25: Motor Überlast Die Belastung des Motors hat einen vom SD750 errechneten Wert von mehr als 110% überschritten. F26: Interne Kommunikation Es gibt Fehler in der internen Elektronik.
Seite 22: Beschreibung
F58:CAN interface Reserviert. Bitte bei Power Electronics anfragen. Der SD750 empfängt kein Signal am analogen Eingang 3 und ,,G4.4.14 AI3 loss protection’’ ist aktiv F59:Analog Ein 3 Verlust ( es wird eingestellt auf ,,JA““). Das Gerät hat das über diesen Eingang eingegebene Signal verloren.
Seite 23 PT100 Sensor Temperaturfehler. F83: Torque slave Störung des Drehmoment Slave. F84:SCR Temperatur SCR Temperaturfehler ((Nicht bei den Baugrößen F1 und F2 des SD750). F85: Lüfter Fehler Es liegt ein Fehler in der Spannungsversorgung der Kühllüfter vor. F87:Inkompatible DSP Version Nicht kompatible DSP Software Version.
Seite 24 SD750 POWER ELECTRONICS DISPLAY BESCHREIBUNG F161:R1: Überspann F162:R2: Überspann F163:R3:Schon Lad F164:R4:Überspann R+ F165:R5:Überspann R- F166:R6:Überspann S+ F167:R7:Überspann S- F168:R8:Überspann T+ F169:R9:Überspann T- F170:R10:Multi Üs F171:R11:Vin verl F172:R12: Vin unsymm F173:R13:Vcon verl F174:R14:Vbus verl Diese Fehlermeldungen beziehen sich auf den Antrieb SD750FR. Weitere Informationen entnehmen F175:R15:Schon Lad Steu bitte dem Handbuch SD75FRSW01.
Seite 25: Fehlerbehebung
Prüfen auf Verdrahtungsfehler oder Motordefekt. Bleibt F4: Überlast U der Fehler nach Abklemmen der Motorleitungen F5: Überlast V Kurzschluss. erhalten, ist der Service von Power Electronics hinzu F6: Überlast W zuziehen. Siehe Maßnahmen für Fehler F4, F5 und F6 F7:Multiple Überlast Siehe Fehler F4, F5 und F6.
Seite 26 Verbindung mit Power Electronics aufnehmen. Kommunikation Bleibt der Fehler nach “Reset” erhalten, so ist der Sanftladewiderstände im Frequenzumrichter SD750 vom Netz zu trennen und muss neu gestartet F27:Sanftladung sind ohne Funktion. werden. Ist der Fehler danach noch immer vorhanden, ist Power Electronics zu kontaktieren.
Seite 27 Prüfen der Datenverbindung und Einstellungen zum Format gesendet. Master. Bleibt der Fehler nach “Reset” erhalten, so ist der F48:Interne SD750 vom Netz zu trennen und muss neu gestartet Fehler Eingangsspannung. Kommunikation werden. Ist der Fehler danach noch immer vorhanden, ist Power Electronics zu kontaktieren.
Seite 28 Netzteile für die Versorgung der Lüfter sind Bleibt der Fehler nach “Reset” erhalten, so ist der überhitzt. SD750 vom Netz zu trennen und muss neu gestartet werden. Ist der Fehler danach noch immer vorhanden, ist Power Electronics zu kontaktieren.. F87:Inkompatible DSP Software Version von DSP und Mikro- Kontakt mit Power Electronics.
Seite 29 F105:Analogein-gang 6 fehlt F106:Analogein-gang 7 fehlt Die Kommunikation mit der dig. F107:Erw Dig E/A Erweiterungskarte Port B wurde Kontaktaufnahme mit Power Electronics. Comm unterbrochen. F108:Profinet-Karte Diese Fehlermeldung bezieht ich auf die Profinet Karte. Weitere Details im Handbuch SD75MA03. Comm F109:EthernetIP Comm Diese Fehlermeldung bezieht ich auf die Ethernet / IP Karte.
Seite 30 SD750 POWER ELECTRONICS ANZEIGE MÖGLICHE URSACHE MASSNAHME F171:R11:Vin verl F172:R12:Vin unsymm F173:R13:Vcon verl F174:R14:Vbus verl F175:R15:Schon Lad Steu F176:R16:LCL-Temp F177:R17:Vbus nie F178:R18:Glasfaserk F179:R19:I Eing unsymm Diese Fehlermeldungen beziehen sich auf den Antrieb SD750FR. Weitere Informationen entnehmen F180:FR20:Eingang bitte dem Handbuch SD75FRSW01.
Seite 31: Statusanzeigen Der Parameter
POWER ELECTRONICS SD750 STATUSANZEIGEN DER PARAMETER Diese Anzeigen bilden fortwährend den Status der Eingangssignale und der dynamischen Ereignisse ab. Die Visualisierung wird in der 2. und 3. Zeile angezeigt. Der Zugriff auf diese Werte wird im Hauptmenu mit folgender Eingabe durchgeführt: „MENU-PARAMETER-STATUSMONITOR“...
Seite 32: Gruppe V1: Motor Status
SD750 POWER ELECTRONICS Gruppe V1: Motor Status Diese Gruppe zeigt die Daten an, die sich auf die Motor-Parameter beziehen. Anmerkung: Der mit der Glasfaserplatine verbundene Parameter (SV1.17) wird nur angezeigt, wenn eine Glasfasererweiterungsplatine angeschlossen wurde. Weitere Informationen finden im Dokument SD75MA07.
Seite 33: Gruppe V2: Fu Anzeigen
SV2.4-Netzfrequenz: 0.0 Hz Zeigt die aktuelle Netzfrequenz in Hz an. SV2.5.1-FU Temperatur: 0 ºC ºC Zeigt die aktuelle Innentemperatur im Gehäuse des SD750 in °C an. Zeigt die aktuelle Temperatur an den Leistungshalbleitern des SD750 SV2.5.2-IGBT Temperatur: 0 ºC ºC in °C an.
Seite 34: Gruppe V4: Interne Status Anzeigen
Zeigt den Status von Komparator 2 an. (C2). SV4.8.3-Komp 3 Status: O Zeigt den Status von Komparator 3 an. (C3). SV4.9-Vor dem Fehler: AUS Zeigt den Status des SD750 vor der Fehlerabschaltung an. Gruppe V5: Prog. Parameter Anzeige Einheit Beschreibung SV5.1-Sollwert Lokal: 100.0 %...
Seite 35: Gruppe V6: Register
Einheit Beschreibung SV6.1.1-Zähler Gesamttage: 0 d Tage Zeigt die Anzahl der Tage, die der SD750 betrieben wurde (RUN). SV6.1.2-Zähler Gesamtstunden: 0 h Stunde Zeigt die Anzahl der Stunden, die der SD750 betrieben wurde (RUN). Zeigt die Anzahl der Tage, die der SD750 seit dem Zurücksetzen, SV6.2.1-Zähler 2 Tage: 0 d...
Seite 36: Gruppe V9: Status Bei Letzter Fehlerabschaltung
Zeigt die Innentemperatur bei der letzten Abschaltung an. Zeigt die Temperatur der Leistungshalbleiter bei der letzten Abschaltung SV9.2.9-IGBT Temperatur: 0 ºC ºC Zeigt die Luftfeuchtigkeit im Inneren des SD750 bei der letzten Abschaltung SV9.2.10-Relative Feuchte: 0 % STATUSANZEIGEN DER PARAMETER...
Seite 37: Untergruppe V9.3: Externe Signale
POWER ELECTRONICS SD750 Untergruppe V9.3: Externe Signale Anmerkung: Die Parameter, welche sich auf die Analogeingänge 4-7 (Parameters SV9.3.10 bis SV9.3.21) und Analogausgänge 3-6 (Parameters SV9.3.28 bis SV9.3.33) beziehen, werden nur angezeigt, wenn eine entsprechende Erweiterungskarte installiert wurde. Weitere Informationen in der zugehörigen Anleitung SD75MA05.
Seite 38: Untergruppe V9.6: Lokaler Motor Reg
SD750 POWER ELECTRONICS Untergruppe V9.6: Lokaler Motor Reg Diese Untergruppe zeigt Informationen zu den Merkmalen der parallelen Ausrüstung auf einer Gesamtebene an. Anmerkung: Die mit dem Encoder verbundenen Parameter (SV9.6.16 und SV9.6.17) werden nur angezeigt, wenn eine optionale Encoder-Erweiterungskarte angeschlossen wurde. Weitere Informationen finden Sie im Dokument SD75MA04.
Seite 39: Gruppe V13: Lokaler Motor Vis
Löscht den Inhalt der Warnungsverlauf. Gruppe V13: Lokaler Motor vis Diese Gruppe zeigt die allgemeinen lokalen Motorsteuerungen nur in den SD750-Antrieben der Frames 9 bis 11 an, sofern die folgenden Bedingungen erfüllt sind: G25.1-Rolle = "Lokaler Master", "Globaler Master" oder "Globaler Slave".
Seite 40: Beschreibung Der Parameter
SD750 POWER ELECTRONICS BESCHREIBUNG DER PARAMETER Dieser Abschnitt beschreibt die Einstellungen der Parameter. Die Parameter sind eingeteilt in Untergruppen oder Untermenus, um Ihre Zuordnung festzulegen. Zum Zugriff auf die Parameter sind folgende Eingaben nötig: Menu - Parameter - Konfiguration: Navigation in den Einstellungen BESCHREIBUNG Wählt einen Bereich, Gruppe, Untergruppe oder Parameter.
Seite 41: Gruppe 1: Optionen
0 bis 3 NEIN Spanish Deutsch Italienisch Anmerkung: Die Sprache des Bildschirms kann im Menü ausgewählt werden: Einstellungen → Sprache → Deutsch Setzt den SD750 auf die ursprünglichen Einstellungen ab Werk zurück. OPT. BESCHREIBUNG FUNKTION Keine Keine Initialisierung. G1.3-Initialisierung: Initialisierung...
Seite 42: Gruppe 2: Motor Typenschild
Motorschutz zu garantieren, wird die Verwendung eines Temperaturfühlers (PTC) am Motor empfohlen. Anmerkung: Werden diese Parameter nicht oder falsch eingestellt, ist kein sicherer Betrieb des SD750 gewährleistet. Das Motortypenschild bietet verschiedene Möglichkeiten der Verdrahtung (Z.Bsp.: Stern-Dreieck Schaltung) an, deshalb muss auf eine korrekte Eingabe der Motordaten geachtet werden.
Seite 43: Gruppe 3: Sollwerte
POWER ELECTRONICS SD750 Gruppe 3: Sollwerte Set on Anzeige Bereich Funktion Erlaubt die Wahl der Sollwertquelle 1 oder 2 (Geschwindigkeit): OPT. BESCHREIBUNG FUNKTION Ohne Keine Sollwertquelle ausgewählt. Analog EIN 1 Sollwertquelle ist der analoge Eingang 1. Analog EIN 2 Sollwertquelle ist der analoge Eingang 2.
Seite 44: Gruppe 4: Eingänge
Gruppe 4: Eingänge Diese Gruppe ist unterteilt in verschiedene Untergruppen. Untergruppe 4.1: Digitale Eingänge Set on Anzeige Bereich Funktion Dieser Parameter legt die primäre Möglichkeit der Ansteuerung des SD750 fest. (Betrieb/ Halt, Reset,...). OPT. FUNKTION BESCHREIBUNG Ohne Kein Steuermodus ausgewählt Lokal Ansteuerung des SD750 erfolgt über das Bedienfeld.
Seite 45: Funktion Beschreibung
NEIN Bewirkt Tieflauf bis zum Stillstand und ändert die Drehrichtung des 2 (15) Umkehr Motors am Ausgang des SD750 (no). Die Drehrichtungsumkehr Frequenz setzt voraus, dass die Freigabe gemäß Parameter [ G10.1.7= Ja] aktiviert ist. Invertiert die festen Kriechgeschwindigkeiten gemäß...
Seite 46 Rückmeldung Ausgang 8 (nc) vor, so wird der Frequenzumrichter mit Fehler F55 Ausgang 8 abschalten. Der SD750 erhält einen Haltebefehl, unabhängig vom Steuermodus Genereller Halt und anderen möglichen Konfigurationen (no). Liegt nach Ablauf der Zeit in [G4.1.27] keine Rückmeldung von Rückmeldung...
Seite 47 Signaleingang so wird dies als Start mit Kriechgeschwindigkeit 3 gewertet. [G15.3 Start+Kriech 3]. Bewirkt Tieflauf bis zum Stillstand und ändert die Drehrichtung des Umkehr Motors am Ausgang des SD750 (no). Die Drehrichtungsumkehr Frequenz setzt voraus, dass die Freigabe gemäß Parameter [ G10.1.7= G4.1.14-Digital Ja] aktiviert ist.
Seite 48: Untergruppe 4.2: Analoger Eingang A1
Ausgang 5 Rückmeldung Ausgang 6 Rückmeldung Ausgang 7 Rückmeldung Ausgang 8 Der SD750 erhält einen Haltebefehl, unabhängig vom Steuermodus Genereller Halt und anderen möglichen Konfigurationen (no). Rückmeldung Ausgang 9 Rückmeldung Ausgang 10 Liegt nach Ablauf der Zeit in [G4.1.27] keine Rückmeldung von Rückmeldung...
Seite 49 Bereichs von [G4.2.12 FA1] bei Betrieb mit Rückführung. [G4.2.11] bis +250% Drehzahl OL: 100.0 % Dieser Wert wird als Prozentwert der Motornenndrehzahl eingegeben. Sichtbar wenn: [G4.2.1: JA]. Bestimmt das Verhalten des SD750 bei Signalverlust am Analogeingang AI1. OPTION FUNKTION G4.2.14-AI1 Schutz: NEIN...
Seite 50: Untergruppe 4.3: Analoger Eingang Ai2 / Pulseingang
Definiert den Minimalwert der Spannung oder des Stroms für den Analogeingang AI2. Zur +0.0mA bis [G4.3.6] Anpassung an die analogen Eingangssignale des SD750. Sichtbar wenn: [G4.3.0: NEIN] Stellt den Minimalwert des Sensors ein, der an Analogeingang 2 angeschlossen ist, entsprechend dem Minimalspannungs- oder Stromniveau des eingestellten Sensors unter G4.3.5-Sensor Min.
Seite 51 Bereichs von [G4.3.11 FA2] bei Betrieb mit Rückführung. [G4.3.11] bis +250% Drehzahl OL: 100.0 % Dieser Wert wird als Prozentwert der Motornenndrehzahl eingegeben. Sichtbar wenn: [G4.3.1: JA]. Bestimmt das Verhalten des SD750 bei Signalverlust am Analogeingang AI2. Code Funktion G4.3.14-AI2 Schutz: Nein N=Nein Ohne Funktion.
Seite 52: Untergruppe 4.4: Analoger Eingang Ai3 / Pt100
Nein Anmerkung: Bei PT100 Aktivierung muss einer der analogen Ausgänge im Modus 10mA gesetzt werden [G8.2.2] oder [G8.3.2: 10mA]. Siehe Hardware Anleitung für den SD750. Bestimmt den Gebrauch des Analogeingangs AI3. Bei Bedarf wird der Eingang mit den Parametern [G4.4.2] bis [G4.4.7] konfiguriert.
Seite 53: Untergruppe 4.5: Analoger Eingang Ai4
Bereichs von [G4.4.11 FA2] bei Betrieb mit Rückführung. Drehzahl OL: 100.0 % +250% Dieser Wert wird als Prozentwert der Motornenndrehzahl eingegeben. Sichtbar wenn: [G4.4.1: JA]. Bestimmt das Verhalten des SD750 bei Signalverlust am Analogeingang AI3. Code Funktion G4.4.14-AI3 Schutz: NEIN N=NEIN Ohne Funktion.
Seite 54: Gruppe 5: Hoch- / Tieflaufraten
[G.5.3.5] im Modus “AUS”, ist die zweite Hochlaufrate nicht aktiv. Ermöglicht das Setzen der gewünschten Tieflaufrate 2 der Motorpotentiometer-Funktion ein. Der G5.3.4-MotorPoti TLF SD750 wird mit der Tieflaufrate 2 abbremsen bis er die festgelegte Schwelle in Parameter [G5.3.5] 0.01 bis 650% / s 2: 3.00 %/s unterschritten hat und dann zur Tieflaufrate 1 wechseln.
Seite 55: Untergruppe 5.4: Andere
POWER ELECTRONICS SD750 Untergruppe 5.4: Andere Set on Anzeige Bereich Funktion Wird angegeben in Prozent zur Hochlaufrate, die dem Filter zugewiesen ist. Beschleunigung und G5.4-Drehzahlfilter: AUS = 0.0 Abbremsen geschieht weicher, filtert die Übergänge bei Sollwertänderungen, inklusive Start- und 0.1 bis 80.0% Stop-Befehls.
Seite 56: Gruppe 7: Start / Stop Konfiguration
Gruppe 7: Start / Stop Konfiguration Untergruppe 7.1: Start - Verhalten Set on Anzeige Bereich Funktion Wählt den Haltemodus des SD750 aus. Die Einstellung richtet sich nach der Anwendung und muss individuell gewählt werden. G7.1.1-START-Modus OPT. FUNKTION 1: Rampe Der SD750 beschleunigt den Motor an einer festgelegten Rampe.
Seite 57: Untergruppe 7.2: Stop-Verhalten
Ermöglicht es dem Benutzer, den absoluten Mindestwert auszuwählen, bei dem das Gerät starten Min.Drehzahl 1.00 to 250.00% kann. G7.2.6-flux bei stop: AUS = 0.000 Bestimmt die Zeitdauer für die der SD750 den Motor nach einem Haltebefehl und Erreichen von 0.001 bis 9.999 Drehzahl “0” weiter magnetisiert. BESCHREIBUNG DER PARAMETER...
Seite 58: Untergruppe 7.3: Fangender Start
Set on Anzeige Bereich Funktion Bestimmt die Genauigkeit, mit welcher der SD750 die Drehzahlsuche für den fangenden Start G7.3.1-Tuning: 10 % 0 oder 100 % beginnt. Normalerweise wird mit Werten zwischen 2 und 5% das Optimale erreicht. Kleinere Werte erhöhen die Genauigkeit.
Seite 59 POWER ELECTRONICS SD750 Set on Anzeige Bereich Funktion Drehzahlgrenze Eingestellte Drehzahlgrenze 2 wurde erreicht. DC Bremse Relais ist aktiv bei Betrieb der DC-Bremse. Digitaler Ausgang wird durch die PowerSPS aktiviert. Dieser PowerSPS Modus wird nur angezeigt, wenn Parameter [G1.5] von der Werkseinstellung abweicht.
Seite 60 SD750 POWER ELECTRONICS Set on Anzeige Bereich Funktion G8.1.11-R3 tAUS: 0.0 Ermöglicht eine Ausschaltverzögerung des Relais 3. Wird während der Verzögerung das “AUS- 0.0 bis 999.0 s Signal” weggenommen, bleibt das Ausgangsrelais 3 erregt. Ermöglicht dem Anwender die logische Umkehrfunktion des Ausgangsrelais 3. Das Relais 3 hat jeweils eine Schließer- (1/2) und eine Öffnerfunktion (2/3).
Seite 61 POWER ELECTRONICS SD750 Set on Anzeige Bereich Funktion G8.1.31-R8 tAUS: 0.0 Ermöglicht eine Ausschaltverzögerung des Relais 8. Wird während der Verzögerung das “AUS- 0.0 bis 999.0 s Signal” weggenommen, bleibt das Ausgangsrelais 8 erregt. Ermöglicht dem Anwender die logische Umkehrfunktion des Ausgangsrelais 8. Das Relais 8 hat jeweils eine Schließer- (1/2) und eine Öffnerfunktion (2/3).
Seite 62 SD750 POWER ELECTRONICS Set on Anzeige Bereich Funktion Ermöglicht dem Anwender die logische Umkehrfunktion des Ausgangsrelais 12. Das Relais 12 hat jeweils eine Schließer- (1/2) und eine Öffnerfunktion (2/3). G8.1.48-Relais 12 NEIN NEIN OPT. FUNKTION Invers: Nein NEIN Relais arbeitet im Normalmodus.
Seite 63: Untergruppe 8.2: Analoger Ausgang 1
Ausgangssignal proportional zur % der Eingangsspannung Netzspannung Netzspannung Ausgangssignal proportional zur % Netzspannung DC-Bus Zwischenkreisspannung. x 1.414 Ausgangssignal proportional zur SD750 % SD750 SD750 Temperatur Innentemperatur Temperatur Sollwert Ausgangssignal proportional zum Sollwert % Motordrehzahl Ausgangsignal proportional zum PID - PID Sollwert...
Seite 64: Untergruppe 8.3: Analoger Ausgang 2 / Pulsausgang
SD750 POWER ELECTRONICS Set on Anzeige Bereich Funktion 0-10V ±10mA G8.2.2-AO1 Format: 0-20mA Bestimmt das Format des analogen Ausgangs 1. NEIN 4..20 mA 4-20mA ±20mA Bestimmt den minimalen Pegel des analogen Ausgangs 1. Einstellung des Minimalwerts kann größer sein als die des Maximalwertes, dadurch erfolgt die G8.2.3-AO1 Min Wert:...
Seite 65: Untergruppe 8.6: Analoger Ausgang 5
POWER ELECTRONICS SD750 Untergruppe 8.6: Analoger Ausgang 5 Anmerkung: Diese Parameter sind nur dann verfügbar, wenn die entsprechenden Erweiterungskarten gesteckt sind. Weitere Informationen in der zugehörigen Anleitung SD75MA05. Untergruppe 8.7: Analoger Ausgang 6 Anmerkung: Diese Parameter sind nur dann verfügbar, wenn die entsprechenden Erweiterungskarten gesteckt sind.
Seite 66: Gruppe 9: Komparatoren
Vergleicht die Ausgangsfrequenz des Motors. NETZSPANNUNG Vergleicht die Eingangsspannung des SD750. DC-BUS Vergleicht die Zwischenkreisspannung des SD750. SD750 TEMP. Vergleicht die Temperatur im Inneren des SD750. SOLLWERT Vergleicht den Drehzahl-Sollwert des SD750. PID-SOLLWERT Vergleicht den PID-Sollwerteingang des SD750. PID-ISTWERT Vergleicht den PID-Istwerteingang des SD750.
Seite 67: Untergruppe 9.2: Komparator 2
Wechselt zur 2. Hoch- und Tieflaufrate [G5.3] und [G5.4] SOLLWERT 2 Aktiviert den 2. Sollwert [G3.2] GESCHW.GRENZE Aktiviert max. Geschwindigkeit 2 [G10.4] Der SD750 wird mit Fehler F73, F74 oder F75 abschalten FEHL KOMP wenn die Bedingung zum Einschalten des Komparators erfüllt werden.
Seite 68: Untergruppe 9.3: Komparator 3
SD750 POWER ELECTRONICS Set on Anzeige Bereich Funktion G9.2.5-K2 EIN-ZEIT: Einschaltverzögerung zur Aktivierung von Komparator 2, sowohl im Normalmodus als auch im 0.0 bis 999.0 s NEIN 0.0 s Fenstermodus. G9.2.6-K2 AUS-ZEIT: Ausschaltverzögerung zur De-Aktivierung von Komparator 2, sowohl im Normalmodus als auch 0.0 bis 999.0 s...
Seite 69: Gruppe 10: Grenzen
Drehmomentänderungen führen. Der Betrieb an der Stromgrenze sollte ausschließlich für den Fall einer Überlast oder bei zu schneller Beschleunigung bzw. Abbremsen gelten. G10.2.2-Zeit 0 bis 60 s SD750 schaltet mit Fehler ab, wenn der eingestellte Ausgangsstrom in [G10.2.1] in der hier Stromgrenze 1: AUS AUS = 61 festgelegten Zeit überschritten wird.
Seite 70: Gruppe 11: Schutzfunktionen
Set on Anzeige Bereich Funktion Begrenzt den Ausgangsstrom bei Rückspeisung in den Frequenzumrichter. Der Ausgangsstrom wird auf den eingestellten Wert gehalten. Bei aktiver Funktion erscheint im Display des SD750 die G10.2.11- Anzeige (RIL) Strombegrenzung ist aktiv. 40.1% bis Stromgrenze Regen: Wird der Parameter in Stellung “AUS”...
Seite 71: Untergruppe 11.2: Motor
Untergruppe 11.2: Motor Set on Anzeige Bereich Funktion Hält den SD750 an, sollte in der hier vorgegebenen Zeit nach Erhalt eines Haltebefehls der Frequenzumrichter den Motor noch nicht angehalten haben. Es erscheint die Fehlermeldung G11.2.1-Stop max. AUS = 0 “F45 STOP ZEIT”...
Seite 72: Gruppe 12: Auto Reset
Verzögerungszeit zwischen der Fehlerabschaltung und Neustart durch Auto-Reset. Verzögerung: 5 s Zeit, in welcher der Auto-Reset Zähler [G12.29] auf Null gesetzt wird: a) Läuft der SD750 ohne Fehlerabschaltung seit dem Neustart in der hier eingegebenen Zeit, so G12.4-Verzögerung 1 bis 60 min wird der Zähler zurückgesetzt.
Seite 73: Gruppe 13: Fehlerspeicher
23:59 aus dem Speicher. G13.4-Fehlerspeicher 0 bis 1024 4: 0 Der SD750 wird zurückgesetzt durch Drücken der Taste “STOP-RESET” oder über ein RESET 01/01/2000 00:00 G13.4b-Datum: Signal an den Steuerklemmen. Bestimmte Fehlerabschaltungen können mittels der “Auto- bis 31/12/2127 01/01/2000 00:00 Reset“...
Seite 74: Gruppe 15: Kriechgeschwindigkeiten
Bereich Funktion Diese Funktion wird verwendet für Drehzahlbereiche des Motors, welche zu mechanischen Resonanzen führen. Der SD750 wird den jeweiligen Drehzahlbereich bei der Beschleunigung und G16.1-Totband -250.00 bis 250.00% beim Abbremsen durchfahren aber entweder oberhalb oder unterhalb dieses Bereiches verweilen Frequ.
Seite 75: Gruppe 17: Dc-Bremse
Achtung: Obwohl sich der Motor nicht dreht liegt trotzdem Spannung am Motor an. Die “Läuft” LED wird während des Heizbetriebs an sein. Der Betrieb mit Heizung ist mit der nötigen Sorgfalt und Vorsicht durchzuführen. Der SD750 muss für den Betrieb an einer externen Bremseinheit eingestellt werden. OPT. FUNKTION G17.5-Dynam.
Seite 76: Gruppe 19: Feintuning
AVC Drehmoment ohne Rückführung AVC Ansteuerung mit offenen Regelkreis Anmerkung: Bei Zweifeln über die Art der zu konfigurierenden Steuerung, "PMC" oder "AVC", konfigurieren als "PMC". Für weitere Informationen wenden sich bitte an Power Electronics. Wahl des Steuerverfahrens für PM Motoren.
Seite 77: Untergruppe 19.2: Motor Einstellungen
(<0,5Hz). Dennoch ist dieser Wert auf 0,00% zu setzen, wenn die Anwendung Frequenzstabilität erfordert. Für VIN: 400V Bus: Bei Tieflauf mit Lasten von hoher Massenträgheit versucht der SD750 die hier eingestellte G19.2.8-DC Bus Reg 625 bis 800V Zwischenkreisspannung konstant zu halten.
Seite 78: Untergruppe 19.3: Motor Modell
0.00 mH Sichtbar wenn: [G19.1.1: PMSM]. Ermöglicht die Einstellung des Zeitpunkts, zu dem das Feld zu verkleinern ist. Der Feldschwächebereich entsteht, wenn der SD750 nicht mehr als die vom Netz gelieferte G19.3.6-Feld 50.00 bis 130.10% Spannung an den Motor geben kann und die Ausgangsfrequenz die Nennfrequenz Schwächung:...
Seite 79: Gruppe 20: G20: Serielle Schnittstelle
0 bis 2 Parität: Ohne Ungerade Ohne Gerade Empfängt der SD750 in der hier eingestellten Zeit keine Signale von der seriellen Schnittstelle, G20.1.5-Comms Zeit AUS = 0 so erfolgt Abschaltung aufgrund einer Zeitüberschreitung. Dies gilt sowohl für die Schnittstellen : AUS 1 bis 600 s RS232 und RS4585 als auch für die optionalen externen Schnittstellen.
Seite 80: Subgroup 20.2: Profibus Configuration
SD750 POWER ELECTRONICS Subgroup 20.2: Profibus Configuration Anmerkung: Diese Untergruppe ermöglicht die Konfiguration der Profibus-Erweiterungskarte. Weitere Informationen in der zugehörigen Anleitung SD75MA06. Untergruppe 20.6: Modbus Konfiguration für Anwendungen Set on Anzeige Bereich Funktion G20.6.1-Kunden Modbus Adr 1: 3584 G20.6.2-Kunden Modbus Adr 2: 2002 G20.6.3-Kunden...
Seite 81: Untergruppe 20.7: Modbus Anwender Werte
POWER ELECTRONICS SD750 Set on Anzeige Bereich Funktion G20.6.22-Kunden Modbus Adr 22: 181 G20.6.23-Kunden Modbus Adr 23: 223 G20.6.24-Kunden Modbus Adr 24: 220 G20.6.25-Kunden Modbus Adr 25: 400 G20.6.26-Kunden Modbus Adr 26: 401 G20.6.27-Kunden Modbus Adr 27: 50 G20.6.28-Kunden Modbus Adr 28: 53 G20.6.29-Kunden...
Seite 82: Gruppe 21: G21: Netzwerke
SD750 POWER ELECTRONICS Gruppe 21: G21: Netzwerke Untergruppe 21.1: Ethernet Anmerkung: Diese Untergruppe ermöglicht die Konfiguration der Ethernet-IP-Karte. Weitere Informationen in der zugehörigen Anleitung SD75MA01. Untergruppe 21.2: Client TCP Set on Anzeige Bereich Funktion G21.2.1-Client TCP 0.05 bis 5000 Bestimmt die maximale Zeit zum Abschalten bei Kommunikationsverlust.
Seite 83: Gruppe 23: Erweiterungen
Anmerkung: Dieser Parameter erscheint nur bei gesteckter Profinet-Karte. Bestimmt das Verhalten des Frequenzumrichters bei Kommunikationsverlust mit dem Profinet Netzwerk. OPT. FUNKTION G23.3.3-Profinet Com SD750 arbeitet ohne Abschaltung weiter. Warnung NEIN Fehler: FEHLER Warnung Warnung “W48:Profinet Erweiterung” wird angezeigt. Siehe Anleitung FEHLER SD75MA03.
Seite 84: Andere
Gruppe 25: Master / Slave Diese Gruppe muss immer in den SD750-Antrieben in den Rahmen 9 bis 11 konfiguriert werden. Anmerkung: Diese Gruppe wird angezeigt, wenn die Lichtwellenleiterplatine enthalten ist und die Master/Slave-Konfiguration im Parameter [G1.9 Master/Slave-Konfiguration] aktiviert ist. Weitere Informationen in der Anleitung SD75MA07.
Seite 85: Modbus Schnittstelle
SD750 MODBUS SCHNITTSTELLE Unterstützte Modbus Funktionen Das Protokoll zur seriellen Schnittstelle für den SD750 hält sich an Modbus Industrie Standard von Modicon. Der Frequenzumrichter verwendet die Schreib- und Lesefunktionen welche im Modbusprotokoll angeboten werden. Die vom SD750 verwendeten Funktionen sind:...
Seite 86 SD750 POWER ELECTRONICS Jede Speicheradresse besteht aus 2 Byte (2x8bits=16 bit). Dies ist gültig für alle Adressen des SD750. Beispiel für den Modbus Functions Code Nº 3 (Speicher Lesen) Es soll der Nennstrom des angeschlossenen Motors über die serielle Schnittstelle eingelesen werden.
Seite 87: Adressierungs-Modus
Bereich 0 – 1 Modbus Adresse 43586 Modbus Bereich 0 und 1 Read / Write Beschreibung Ermöglicht einen Startbefehl für den SD750 über die serielle Schnittstelle. STOP ÜBER DEN LEITRECHNER Anzeige Bereich 0 – 1 Modbus Adresse 43587 Modbus Bereich...
Seite 88: Host Schnittstellen Steuerung
-25000 bis +25000 Read / Write Beschreibung Ermöglicht die Zuordnung der Sollwert-Quelle über die serielle Schnittstelle Zusammenfassung der Modbus Adressen Modbus Register ‘ALLGEMEINER STATUS’ Dieses Register zeigt den gegenwärtigen Status des SD750 gemäß nachfolgender Tabelle an: Modbus Beschreibung Bedeutung: ‘0’ Bedeutung:‘1’ Adresse LÄUFT...
Seite 89: Parameter - Einstellungen
POWER ELECTRONICS SD750 Parameter – Einstellungen Parameter Anzeige Adresse Bereich Modbus Bereich Access Ohne Teilsperre G1.1 SPERRE Parameter: OHNE 40011 All. Sperre Display Sperre G1.1a Sperre Passwort: 0 40012 0 bis 65535 0 bis 65535 G1.1b Password Neu: 0 40013...
Seite 90 SD750 POWER ELECTRONICS Parameter Anzeige Adresse Bereich Modbus Bereich Access Drehmoment Sollwert Lokal: G3.6 40056 -250.0 bis 250.0% -25000 bis 25000 100.0 % Ohne G4.1.1 Hauptsteuer Modus: Lokal 40071 Lokal Klemmen Schnittstelle G4.1.2 Steuermodus 2: Klemmen 40072 PowerSPS EthernetIP NEIN G4.1.3...
Seite 91 POWER ELECTRONICS SD750 Parameter Anzeige Adresse Bereich Modbus Bereich Access Stop 2 (NC) Drehzahlgrenze 2 G4.1.15 Digital Eingang 11: Ohne 40085 Startmodus 2 Stromgrenze 2 Ext. Nothalt G4.1.16 Digital Eingang 12: Ohne 40086 Freemaq Fehler Start/Stop + Inv LCL Regenerativ FB G4.1.17...
Seite 92 SD750 POWER ELECTRONICS Parameter Anzeige Adresse Bereich Modbus Bereich Access AUS = 0.0 G4.2.16 AI1 Filter: Aus 40116 0 bis 200 0.1 bis 20.0 s NEIN G4.3.0 AI2 Modus Pulseingang: Nein 40120 NEIN G4.3.1 Sensor Modus: NEIN 40121 G4.3.2 Sensor Einheit: Bar 40122 Siehe G4.2.2...
Seite 93 POWER ELECTRONICS SD750 Parameter Anzeige Adresse Bereich Modbus Bereich Access G4.4.13 Max Drehzahl OL: 100.0 % 40153 -250.0 bis 250.0% -25000 bis 25000 NEIN G4.4.14 AI3 Schutz: NEIN 40154 G4.4.15 AI3 Filter Nullband: AUS 40155 AUS = 0.0; 0.1 bis 2.00% 0 bis 200 AUS = 0.0...
Seite 94 SD750 POWER ELECTRONICS Parameter Anzeige Adresse Bereich Modbus Bereich Access G6.9 PID Fehler: 0.0 % 40208 -300.0 bis 300.0% -30000 bis 30000 Rampe G7.1.1 START-Modus 1: Rampe 40224 Fangend Fangend 2 Rampe Alternativer Start Modus: G7.1.2 40225 Fangend Rampe Fangend 2 AUS = 0 G7.1.3...
Seite 95 POWER ELECTRONICS SD750 Parameter Anzeige Adresse Bereich Modbus Bereich Access Immer AUS Immer AN Kein Fehler Allg. Fehler Start Läuft Bereit Null-Drehzahl Sollwert erreicht Drehzahl Richtung Drehzahlsollwert Richtung Drehzahlgrenze Stromgrenze Spannungsgrenze Drehmomentgrenze Komparator 1 Komparator 2 Komparator 3 HLF / TLF 2...
Seite 96 SD750 POWER ELECTRONICS Parameter Anzeige Adresse Bereich Modbus Bereich Access G8.1.17 Relais 5 Modus: Immer AUS 40267 Siehe 8.1.1 Siehe 8.1.1 G8.1.18 Relais 5 EIN Zeit: 0.0 s 40268 0.0 bis 999.0 s 0 bis 9990 G8.1.19 Relais 5 AUS Zeit: 0.0 s 40269 0.0 bis 999.0 s...
Seite 97 Access Ohne Motor Drehzahl Motorstrom Motorspannung Motorleistung Motor-Moment Motor Cos Phi Motor Temperatur Motorfrequenz Eingangsspannung Bus-Spannung SD750 Temperatur Drehzahlsollwert PID Sollwert PID Istwert. G8.2.1 AO1 Modus: Motordrehzahl 40301 PID-Abweichung Analog Eingang 1 Analog Eingang 2 Analog Eingang 3 Max. Ausschlag...
Seite 98 Access Ohne Motor Drehzahl Motorstrom Motorspannung Motorleistung Motor-Moment Motor Cos Phi Motor Temperatur Motorfrequenz Eingangsspannung Bus-Spannung SD750 Temperatur Drehzahlsollwert PID Sollwert G9.1.1 K1 AUSWAHL: Ohne 40341 PID Istwert. PID-Abweichung Analog Eingang 1 Analog Eingang 2 Analog Eingang 3 Absolute Drehzahl...
Seite 99 1 bis 250.00 % AUS = 3999 G10.2.11 Stromgrenze Regen: AUS 40417 40.1% bis 150.00%·In bis 3999 bis 15000 (SD750 Größe) 0 bis 60 s; G10.2.12 Zeitit I limit Regen: AUS 40418 0 bis 610 AUS = 61 s G10.2.13 Reg Mom.
Seite 100 SD750 POWER ELECTRONICS Parameter Anzeige Adresse Bereich Modbus Bereich Access AUS = 0 G11.2.2 Erdschluss Grenze: 20% 40433 0 bis 3000 0 bis 30% In 0.0 bis 10.0s G11.2.3 I aus asym Zeit: 5.0 s 40451 0 bis 101 AUS = 10.1 0.0 bis 10.0s...
Seite 101 POWER ELECTRONICS SD750 Parameter Anzeige Adresse Bereich Modbus Bereich Access G14.6 Multi-Sollwert 6: 60.00% 40506 -250.00 bis 250.00% -25000 bis 25000 G14.7 Multi-Sollwert 7: 70.00% 40507 -250.00 bis 250.00% -25000 bis 25000 G15.1 KRIECH 1: 0.00% 40521 -250.00 bis 250.00% -25000 bis 25000 G15.2...
Seite 102 SD750 POWER ELECTRONICS Parameter Anzeige Adresse Bereich Modbus Bereich Access Für VIN: 400V / 500V Bus: 625 bis 800V G19.2.8 R Stator: 0.1 mΩ 40617 Für VIN=690V Bus: 950 oder 1251V G19.2.9 Boost Band = 100.00 % 40560 0.00 bis 100.00%...
Seite 103 POWER ELECTRONICS SD750 Parameter Anzeige Adresse Bereich Modbus Bereich Access G21.2.1 Client TCP Zeit 40741 0.05 bis 5000 50 bis 5000 G21.2.2 Client TCP Versuche 40742 0 bis 4 0 bis 4 42784 – A IP Adresse: 192.168.1.143 42785 – B G21.4.1.1...
Seite 104: Statusanzeigen Der Parameter
SD750 POWER ELECTRONICS Statusanzeigen der Parameter Parameter Anzeige Beschreibung Adresse Modbus Bereich Aktueller SD750 Status. 43564 0 bis 255 Modbus Modbus Status Status Wert Wert IHEIZ VERZ KRI1 KRI2 RFEH KRI3 Siehe Beschreibungen in Kapitel “STATUSANZEIGEN & WARNHINWEISE”. Warnmeldungen 43565...
Seite 105 42035 Realwert = Modbus Wert SV2.4 Eingangsfrequenz: 0.0 Hz Netzfrequenz in Hz. 42036 Realwert = (Modbus Wert/ 10) Innentemperatur im Gehäuse des SD750 SV2.5.1 SD750 Temperatur: 0 ºC 42039 Realwert = Modbus Wert in °C. Temperatur an den Leistungshalbleitern SV2.5.2 IGBT Temperatur: 0 ºC...
Seite 106 Realwert = (Modbus Wert/ 100) SV5.12 KRIECH 3: 0.00 % Kriechgeschwindigkeit 3. 42242 Realwert = (Modbus Wert/ 100) Zeigt die Anzahl der Tage, die der SD750 SV6.1.1 Tages Zähler: 0 Tage 42251 Realwert = Modbus Wert betrieben wurde (RUN). Anzahl der Tage, die der SD750 betrieben SV6.1.2...
Seite 107 Anzahl der Stunden, die der SD750 SV6.2.1 Zähler 2 Laufzeit: 0 Tage 42253 Realwert = Modbus Wert betrieben wurde (RUN). Anzahl der Tage, die der SD750 seit dem SV6.2.2 Stundenzähler 2: 0 h 42254 Realwert = Modbus Wert Zurücksetzen betrieben wurde (RUN).
Seite 108 Temperatur der Leistungshalbleiter bei SV9.2.9 IGBT Temperatur: 0 ºC 42512 Realwert = Modbus Wert der letzten Abschaltung an. Luftfeuchtigkeit im Inneren des SD750 bei SV9.2.10 Relative Feuchte: 0% 42513 Realwert = Modbus Wert der letzten Abschaltung an. Wert an Analogeingang AI1 bei der SV9.3.1...
Seite 109 SV9.4.1 Letzter Fehler: 0 Zeigt den aktuellen Fehlercode an. 42531 Realwert = Modbus Wert Zeigt den Nennstrom des SV9.4.2 SD750 INenn= 46.0 A 42532 Realwert = (Modbus Wert/ 10) Frequenzumrichters an. Zeigt die Nennspannung des SV9.4.3 SD750 Nennspg: 400 V...
Seite 110 SD750 POWER ELECTRONICS Datum und Uhrzeit des Registers 41721 - Datum SV12.8 Datum: 01/01/2000 00:00 Realwert = Modbus Wert Nummer 6 der Warnungs Historie. 41722 – Uhrzeit Register Nummer 6 der Warnungs SV12.9 Sechste Warnung: 0 41723 Realwert = Modbus Wert Historie.
Seite 111: Oft Verwendete Einstellungen
Lokaler Drehzahl Sollwert +100% Sollwert G4: Eingänge – G4.1: Digitale Eingänge G4.1.1 Steuermodus Steuermodus 1 ➔ LOKAL (Steuerung SD750 über das Bedienfeld). G4.1.3 Erlaube lokalen Reset Reset über das Bedienfeld J ➔ JA (Reset mit Bedienfeld möglich). OFT VERWENDETE EINSTELLUNGEN...
Seite 112: Start / Stop Befehl Über Klemmen Und Sollwert Über Analogen Eingang
Sollwert G4: Eingänge – G4.1: Digitale Eingänge G4.1.1 Steuermodus 1 Steuermodus 2 ➔ Fern (Der SD750 wird über die Klemmen angesteuert). Auswahl der Konfiguration für die 1 ➔ Frei programmierbar (Alle digitalen Eingänge sind durch den G4.1.4 Digital Ein Modus digitalen Eingänge.
Seite 113: Anschlussbild
POWER ELECTRONICS SD750 Anschlussbild Klemmen 7 und 8: Start / Stop Befehl (no). Klemmen 7 und 9: Alternativer Sollwert (no). Start / Stop Befehl über Klemmen und Drehzahl – Sollwert über den analogen Eingang Anmerkung: Es sind geschirmte Kabel zu verwenden, der Schirm muss geerdet werden.
Seite 114: Start / Stop Befehl Über Klemmen & Sollwert Mit Motorpoti
SD750 POWER ELECTRONICS Start / Stop Befehl über Klemmen & Sollwert mit Motorpoti Parameter Konfiguration Parameter Beschreibung Wert G1: Optionen G1.2 Sprache Sprachauswahl Deutsch G1.5 Programm: Standard Programm Standard G2: Motor Typenschild Motornennstrom __A (Eingabe gemäß Motordaten). G2.1 Motornennstrom Motornennspannung __V (Eingabe gemäß...
Seite 115: Anschlussbild
POWER ELECTRONICS SD750 Anschlussbild Klemmen 7 und 8: Start / Stop Befehl (no). Klemmen 7 und 12: AUF Sollwert-Erhöhung (no). Klemmen 7 und 13: AB Sollwert-Absenkung (nc). Start / Stop Befehl über Klemmen und Drehzahl-Sollwert über die Motor-Poti Funktion Anmerkung: Es sind geschirmte Kabel zu verwenden, der Schirm muss geerdet werden.
Seite 116: Start / Stop Befehl Über Klemmen & 7 Festsollwerte Über Die Digitalen Eingänge
SD750 POWER ELECTRONICS Start / Stop Befehl über Klemmen & 7 Festsollwerte über die digitalen Eingänge Parameter Konfiguration Parameter Beschreibung Value G1: Optionen G1.2 Sprache Sprachauswahl Deutsch G1.5 Programm: Standard Programm Standard G2: Motor Typenschild Motornennstrom __A (Eingabe gemäß Motordaten).
Seite 117: Anschlussbild
POWER ELECTRONICS SD750 Anschlussbild Klemmen 7 und 8: Start / Stop Befehl (no). Klemmen 7 und 11: Multi-Sollwert A (no). Klemmen 7 und 12: Multi-Sollwert M (no). Klemmen 7 und 13: Multi-Sollwert B (no). Digital Eingang 4 Digital Eingang 5...
Seite 118: Konfiguration / Einstellungen
___________________ ___________________ G1.4-Kurzmenu NEIN ___________________ ___________________ G1.5-Programm Standard ___________________ ___________________ G1.6-Service Gruppe PW Diese Untergruppe ist nur für von Power Electronics autorisiertes Servicepersonal zugänglich. G1.7-Netwerk Synchronisation NEIN ___________________ ___________________ G1.9-Master/Slave Konfig Sperren ___________________ ___________________ G2: Motor Typenschild G2.1-Motor Nennstrom 1.0In A...
Seite 119: Einstellung
POWER ELECTRONICS SD750 WERKSEIN- PARAMETER EINSTELLUNG 1 EINSTELLUNG 2 STELLUNG G2.4-Motor Nenndrehzahl 1485 U/min ___________________ ___________________ G2.5-Motor cos Phi 0.85 ___________________ ___________________ G2.6-Motor Nennfrqeuenz 50 Hz ___________________ ___________________ G2.7-Motor Kühlung 63 % ___________________ ___________________ G3: Sollwerte G3.1-Drehzahl Sollwertquelle 1 Lokal...
Seite 120 SD750 POWER ELECTRONICS WERKSEIN- PARAMETER EINSTELLUNG 1 EINSTELLUNG 2 STELLUNG G4: Eingänge – G4.2: Analog Eingang 1 G4.2.1-Sensormodus Analogeingang NEIN ___________________ ___________________ G4.2.2-Sensor Einheit ___________________ ___________________ G4.2.3-AI1 Format ___________________ ___________________ G4.2.4-AI1 Min. Wert 0.0 V ___________________ ___________________ G4.2.5-Sensor Min. Wert 0.0 l/s...
Seite 121 POWER ELECTRONICS SD750 WERKSEIN- PARAMETER EINSTELLUNG 1 EINSTELLUNG 2 STELLUNG G4.3.13-Max. Drehzahl in OL 100.0 % ___________________ ___________________ G4.3.14-AI2 Schutz NEIN ___________________ ___________________ G4.3.15-AI2 Filter Nullband ___________________ ___________________ G4.3.16-AI2 Filter ___________________ ___________________ G4: Eingänge – G4.4: Analog Eingang 3 / PT100 G4.4.0-PT100 Mode...
Seite 122 SD750 POWER ELECTRONICS WERKSEIN- PARAMETER EINSTELLUNG 1 EINSTELLUNG 2 STELLUNG G5: Hoch/Tief raten - G5.3: Motorisiertes Potentiometer G5.3.1-MotorPoti HLF 1 1.00 %/s ___________________ ___________________ G5.3.2-MotorPoti TLF 1 3.00 %/s ___________________ ___________________ G5.3.3-MotorPoti HLF 2 1.00 %/s ___________________ ___________________ G5.3.4-MotorPoti TLF 2 3.00 %/s...
Seite 123 POWER ELECTRONICS SD750 WERKSEIN- PARAMETER EINSTELLUNG 1 EINSTELLUNG 2 STELLUNG G7.2.5-Stop bei Min. Frequenz ___________________ ___________________ G7.2.6-FLUX bei Stop ___________________ ___________________ G7: Start / Stop Steuerung – G7.3 Fangender Start G7.3.1-Tuning 10 % ___________________ ___________________ G7.3.2-Minimum Drehzahl 0.0 % ___________________ ___________________ G7.3.3-Magnetisierungszeit...
Seite 124 SD750 POWER ELECTRONICS WERKSEIN- PARAMETER EINSTELLUNG 1 EINSTELLUNG 2 STELLUNG G8.1.24-Relais 6 Invers NEIN ___________________ ___________________ G8.1.25-Relais 7 Modus Immer AUS ___________________ ___________________ G8.1.26-Relais 7 EIN Verzögerung 0.0 s ___________________ ___________________ G8.1.27-Relais 7 AUS Verzögerung 0.0 s ___________________ ___________________ G8.1.28-Relais 7 Invers...
Seite 125 POWER ELECTRONICS SD750 WERKSEIN- PARAMETER EINSTELLUNG 1 EINSTELLUNG 2 STELLUNG G8.2.4-AO1 Max. Wert 100 % ___________________ ___________________ G8.2.5-AO1 Filter ___________________ ___________________ G8: Ausgänge – G8.3: Analog Ausgang 2 / Puls G8.3.0-Pulsausgang Aktiv NEIN ___________________ ___________________ G8.3.1-AO2 Modus Motorstrom ___________________ ___________________ G8.3.2-AO2 Format...
Seite 126 SD750 POWER ELECTRONICS WERKSEIN- PARAMETER EINSTELLUNG 1 EINSTELLUNG 2 STELLUNG G9: Komparatoren – G9.3: Komparator 3 G9.3.1-K 3 Auswahl Ohne ___________________ ___________________ G9.3.2-K 3 Modus Normal ___________________ ___________________ G9.3.3-K 3 EIN Pegel 100 % ___________________ ___________________ G9.3.4-K 3 AUS Pegel...
Seite 127 POWER ELECTRONICS SD750 WERKSEIN- PARAMETER EINSTELLUNG 1 EINSTELLUNG 2 STELLUNG G10.2.14-Reg Drehm. Zeit ___________________ ___________________ G10.2.15-Max Abschaltung I/M NEIN ___________________ ___________________ G11: Schutzfunktionen – G11.1 Netz-Eingang G11.1.1-Unterspg.Netz 0,875Vn V ___________________ ___________________ G11.1.2-Uunterspg.Zeit 5.0 s ___________________ ___________________ G11.1.3-Überspannung 1,075Vn V ___________________ ___________________ G11.1.4-Überspannung Zeit...
Seite 128 SD750 POWER ELECTRONICS WERKSEIN- PARAMETER EINSTELLUNG 1 EINSTELLUNG 2 STELLUNG G12.7-Autoreset Fehler 3 ___________________ ___________________ G12.8-Autoreset Fehler 4 ___________________ ___________________ G13: Fehlerspeicher G13.1-Fehler Register 1 ___________________ ___________________ G13.2-Fehler Register 2 ___________________ ___________________ G13.3-Fehler Register 3 ___________________ ___________________ G13.4-Fehler Register 4...
Seite 129 POWER ELECTRONICS SD750 WERKSEIN- PARAMETER EINSTELLUNG 1 EINSTELLUNG 2 STELLUNG G17.4-Heizstrom ___________________ ___________________ G17.5-Dynamische Bremse NEIN ___________________ ___________________ G19: Feintuning – G19.1: IGBT Steuerung G19.1.1-Steuermodus ___________________ ___________________ PMC Drehzahl ohne G19.1.1b-Vektor Regelung ___________________ ___________________ Rückführung G19.1.1c-PM Sync Mot I/Hz ___________________ ___________________ G19.1.3-PID Uout...
Seite 130 SD750 POWER ELECTRONICS WERKSEIN- PARAMETER EINSTELLUNG 1 EINSTELLUNG 2 STELLUNG G19: Feintuning – G19.4: Vektor PID-Regler G19.4.1-Kp Drehzahl 10.0 % ___________________ ___________________ G19.4.2-Ki Drehzahl 10.0 % ___________________ ___________________ G19.4.3-Kp Moment 100.0 % ___________________ ___________________ G19.4.4-Ki Moment 10.0 % ___________________ ___________________ G19.4.5-Kp I...
Seite 131 POWER ELECTRONICS SD750 WERKSEIN- PARAMETER EINSTELLUNG 1 EINSTELLUNG 2 STELLUNG G20.6.20-Kunden Modbus Adressen 20 3588 ___________________ ___________________ G20.6.21-Kunden Modbus Adressen 21 ___________________ ___________________ G20.6.22-Kunden Modbus Adressen 22 ___________________ ___________________ G20.6.23-Kunden Modbus Adressen 23 ___________________ ___________________ G20.6.24-Kunden Modbus Adressen 24 ___________________ ___________________ G20.6.25-Kunden Modbus Adressen 25...
Seite 132 SD750 POWER ELECTRONICS WERKSEIN- PARAMETER EINSTELLUNG 1 EINSTELLUNG 2 STELLUNG G23: Erweiterungen – G23.3 Schnittstellen G23.3.1-Profinet Karte Status ___________________ ___________________ G23.3.2-Profinet Karte Test NEIN ___________________ ___________________ G23.3.3-Profinet Com Fehler Fehler ___________________ ___________________ G24: Erweiterungen – G23.4 Erweiterungskarten G23.4.1-Init. Erweiterungen G26: Lüfter G26.1-Lüfter Funktion...
Seite 134 24H TECHNISCHE UNTERSTÜTZUNG 365 TAGE IM JAHR FINDEN SIE DIE NÄCHSTGELEGENE DELEGATION POWER-ELECTRONICS.COM/CONTACT/...

Power Electronics SD750 Programmieranleitung
