SD100|
Bedienungsanleitung

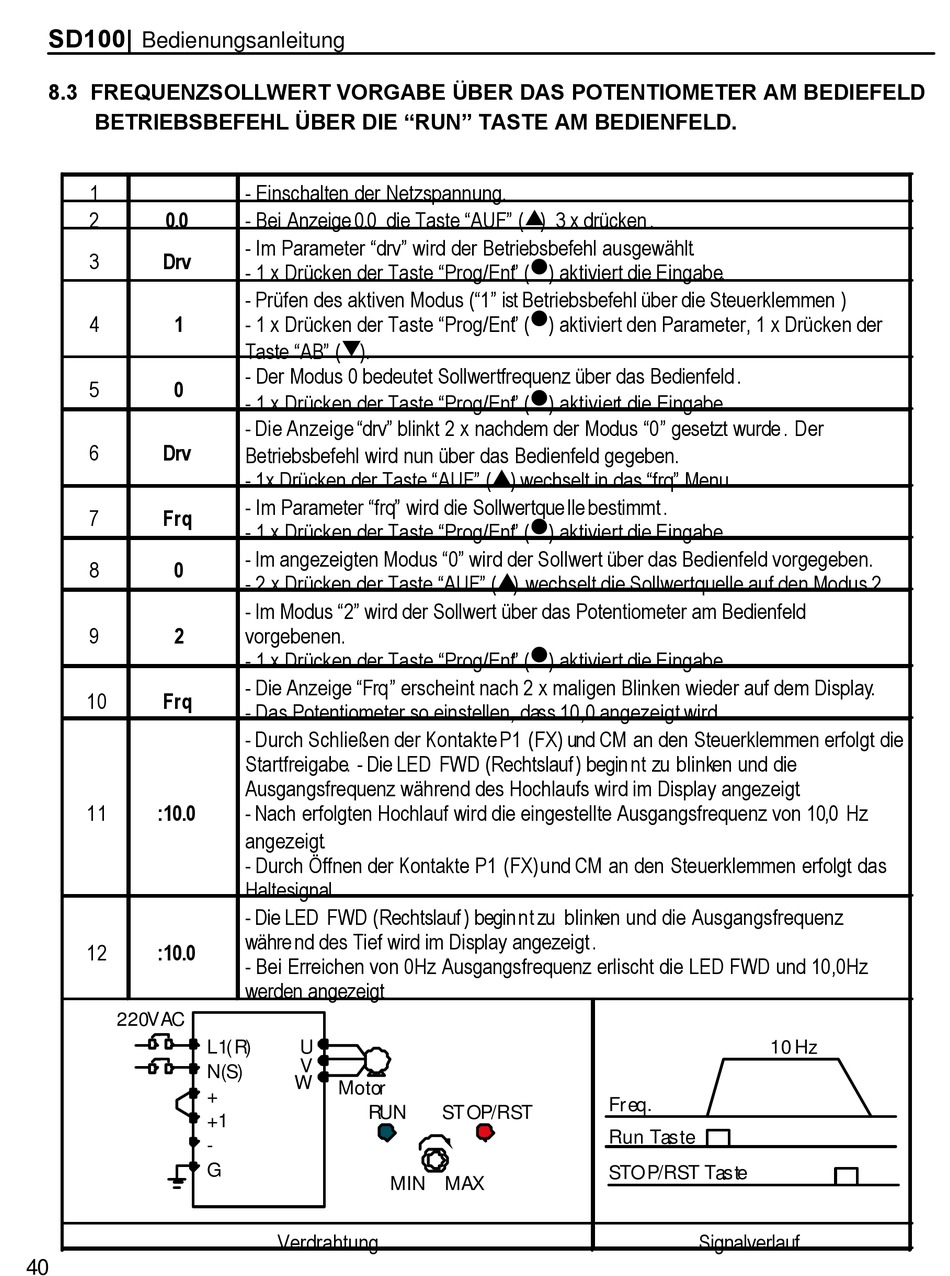

8.3 FREQUENZSOLLWERT VORGABE ÜBER DAS POTENTIOMETER AM BEDIEFELD
BETRIEBSBEFEHL ÜBER DIE "RUN" TASTE AM BEDIENFELD.
1
2
0.0
3
Drv
4
1
5
0
6
Drv
7
Frq
8
0
9
2
10
Frq
11
:10.0
12
:10.0
220VAC
40
- Einschalten der Netzspannung.
- Bei Anzeige 0.0 die Taste "AUF" ( p ) 3 x drücken .
- Im Parameter "drv" wird der Betriebsbefehl ausgewählt.
- 1 x Drücken der Taste "Prog/Ent" ( ˜ ) aktiviert die Eingabe.
- Prüfen des aktiven Modus ("1" ist Betriebsbefehl über die Steuerklemmen )
- 1 x Drücken der Taste "Prog/Ent" ( ˜ ) aktiviert den Parameter, 1 x Drücken der
Taste "AB" ( q ).
- Der Modus 0 bedeutet Sollwertfrequenz über das Bedienfeld .
- 1 x Drücken der Taste "Prog/Ent" ( ˜ ) aktiviert die Eingabe.
- Die Anzeige "drv" blinkt 2 x nachdem der Modus "0" gesetzt wurde . Der
Betriebsbefehl wird nun über das Bedienfeld gegeben.
- 1x Drücken der Taste "AUF" ( p ) wechselt in das "frq" Menu .
- Im Parameter "frq" wird die Sollwertque lle bestimmt .
- 1 x Drücken der Taste "Prog/Ent" ( ˜ ) aktiviert die Eingabe.
- Im angezeigten Modus "0" wird der Sollwert über das Bedienfeld vorgegeben.
- 2 x Drücken der Taste "AUF" ( p ) wechselt die Sollwertquelle auf den Modus 2.
- Im Modus "2" wird der Sollwert über das Potentiometer am Bedienfeld
vorgebenen.
- 1 x Drücken der Taste "Prog/Ent" ( ˜ ) aktiviert die Eingabe.
- Die Anzeige "Frq" erscheint nach 2 x maligen Blinken wieder auf dem Display.
- Das Potentiometer so einstellen, dass 10,0 angezeigt wird.
- Durch Schließen der Kontakte P1 (FX) und CM an den Steuerklemmen erfolgt die
Startfreigabe. - Die LED FWD (Rechtslauf ) beginnt zu blinken und die
Ausgangsfrequenz während des Hochlaufs wird im Display angezeigt.
- Nach erfolgten Hochlauf wird die eingestellte Ausgangsfrequenz von 10,0 Hz
angezeigt.
- Durch Öffnen der Kontakte P1 (FX) und CM an den Steuerklemmen erfolgt das
Haltesignal.
- Die LED FWD (Rechtslauf ) beginnt zu blinken und die Ausgangsfrequenz
währe nd des Tief wird im Display angezeigt .
- Bei Erreichen von 0Hz Ausgangsfrequenz erlischt die LED FWD und 10,0Hz
werden angezeigt
L1(R)
U
V
N(S)
W
Motor
+
RUN
+1
-
G
Verdrahtung
ST OP/RST
MIN MAX
10 Hz
Freq.
Run Taste
STOP/RST Taste
Signalverlauf
