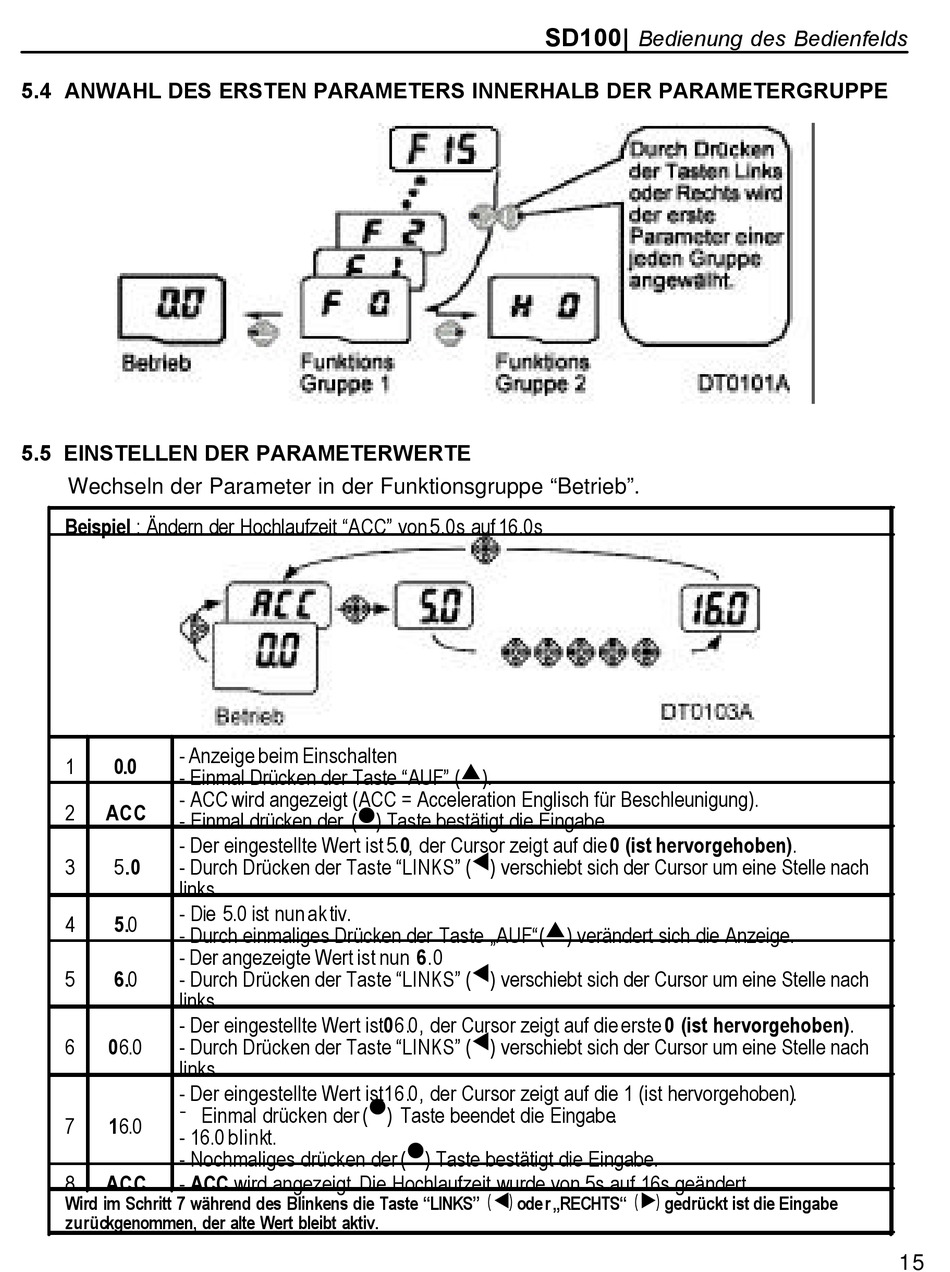

5.4 ANWAHL DES ERSTEN PARAMETERS INNERHALB DER PARAMETERGRUPPE
5.5 EINSTELLEN DER PARAMETERWERTE
Wechseln der Parameter in der Funktionsgruppe "Betrieb".
Beispiel : Ändern der Hochlaufzeit "ACC" von 5.0s auf 16.0s
- Anzeige beim Einschalten
1
0.0
- Einmal Drücken der Taste "AUF" ( p ).
- ACC wird angezeigt (ACC = Acceleration Englisch für Beschleunigung).
2
ACC
- Einmal drücken der ( ˜ ) Taste bestätigt die Eingabe.
- Der eingestellte Wert ist 5.0, der Cursor zeigt auf die 0 (ist hervorgehoben).
3
5.0
- Durch Drücken der Taste "LINKS" ( t ) verschiebt sich der Cursor um eine Stelle nach
links.
- Die 5.0 ist nun aktiv.
4
5.0
- Durch einmaliges Drücken der Taste „AUF" ( p ) verändert sich die Anzeige.
- Der angezeigte Wert ist nun 6.0
5
6.0
- Durch Drücken der Taste "LINKS" ( t ) verschiebt sich der Cursor um eine Stelle nach
links
- Der eingestellte Wert ist 06.0, der Cursor zeigt auf die erste 0 (ist hervorgehoben).
6
06.0
- Durch Drücken der Taste "LINKS" ( t ) verschiebt sich der Cursor um eine Stelle nach
links.
- Der eingestellte Wert ist 16.0, der Cursor zeigt auf die 1 (ist hervorgehoben).
- Einmal drücken der ( ˜ ) Taste beendet die Eingabe.
7
16.0
- 16.0 blinkt.
- Nochmaliges drücken der ( ˜ ) Taste bestätigt die Eingabe.
8
ACC
- ACC wird angezeigt. Die Hochlaufzeit wurde von 5s auf 16s geändert .
Wird im Schritt 7 während des Blinkens die Taste "LINKS" ( t) oder „RECHTS" ( u) gedrückt ist die Eingabe
zurückgenommen, der alte Wert bleibt aktiv.
Bedienung des Bedienfelds
SD100|
15
