SD100|
Bedienungsanleitung

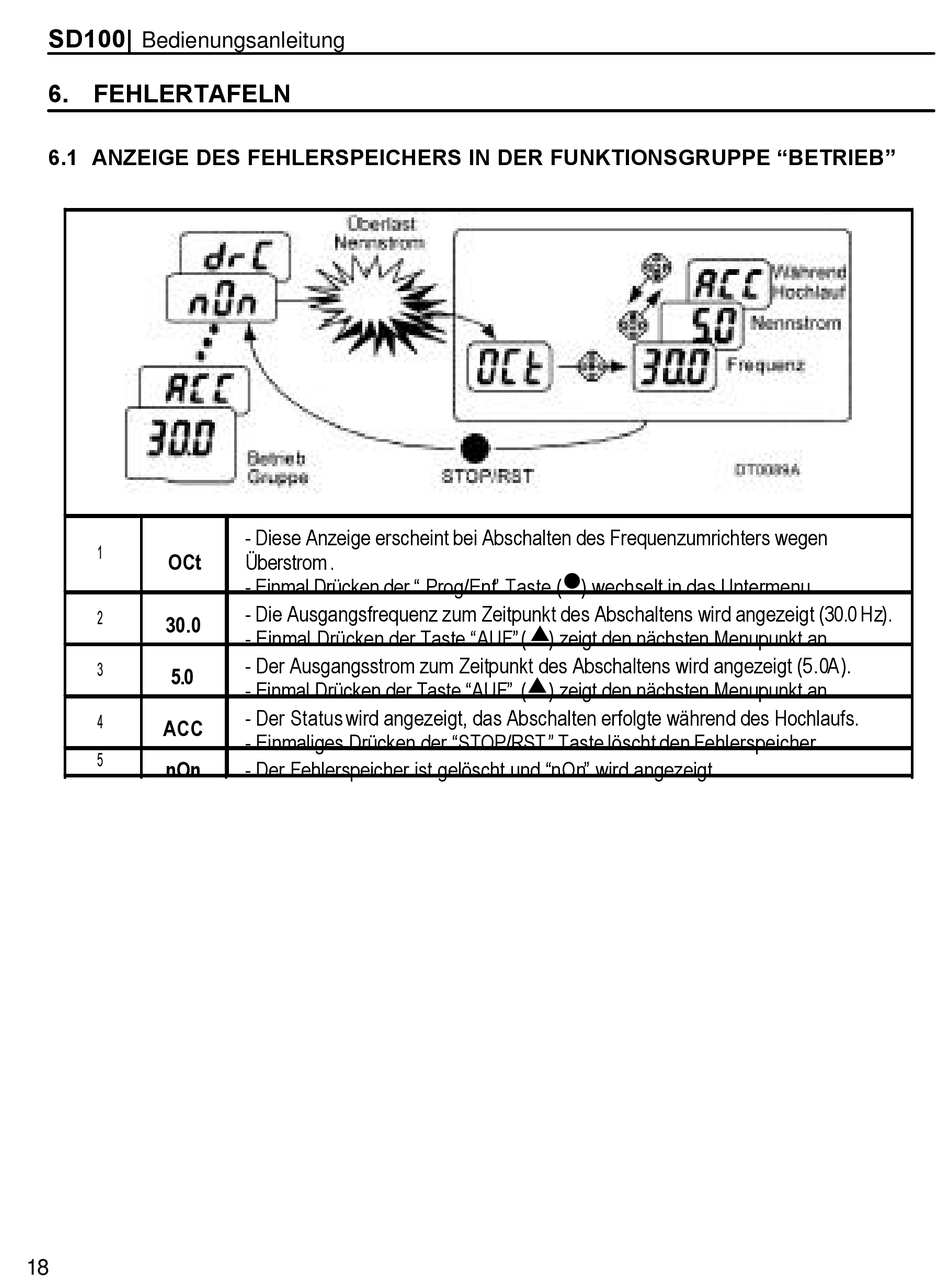

6. FEHLERTAFELN
6.1 ANZEIGE DES FEHLERSPEICHERS IN DER FUNKTIONSGRUPPE "BETRIEB"
1
OCt
2
30.0
3
5.0
4
ACC
5
nOn
18
- Diese Anzeige erscheint bei Abschalten des Frequenzumrichters wegen
Überstrom .
- Einmal Drücken der " Prog/Ent" Taste ( ˜ ) wechselt in das Untermenu.
- Die Ausgangsfrequenz zum Zeitpunkt des Abschaltens wird angezeigt (30.0 Hz).
- Einmal Drücken der Taste "AUF" ( p ) zeigt den nächsten Menupunkt an .
- Der Ausgangsstrom zum Zeitpunkt des Abschaltens wird angezeigt (5.0A).
- Einmal Drücken der Taste "AUF" ( p ) zeigt den nächsten Menupunkt an .
- Der Status wird angezeigt, das Abschalten erfolgte während des Hochlaufs.
- Einmaliges Drücken der "STOP/RST " Taste löscht den Fehlerspeicher .
- Der Fehlerspeicher ist gelöscht und "nOn" wird angezeigt.
