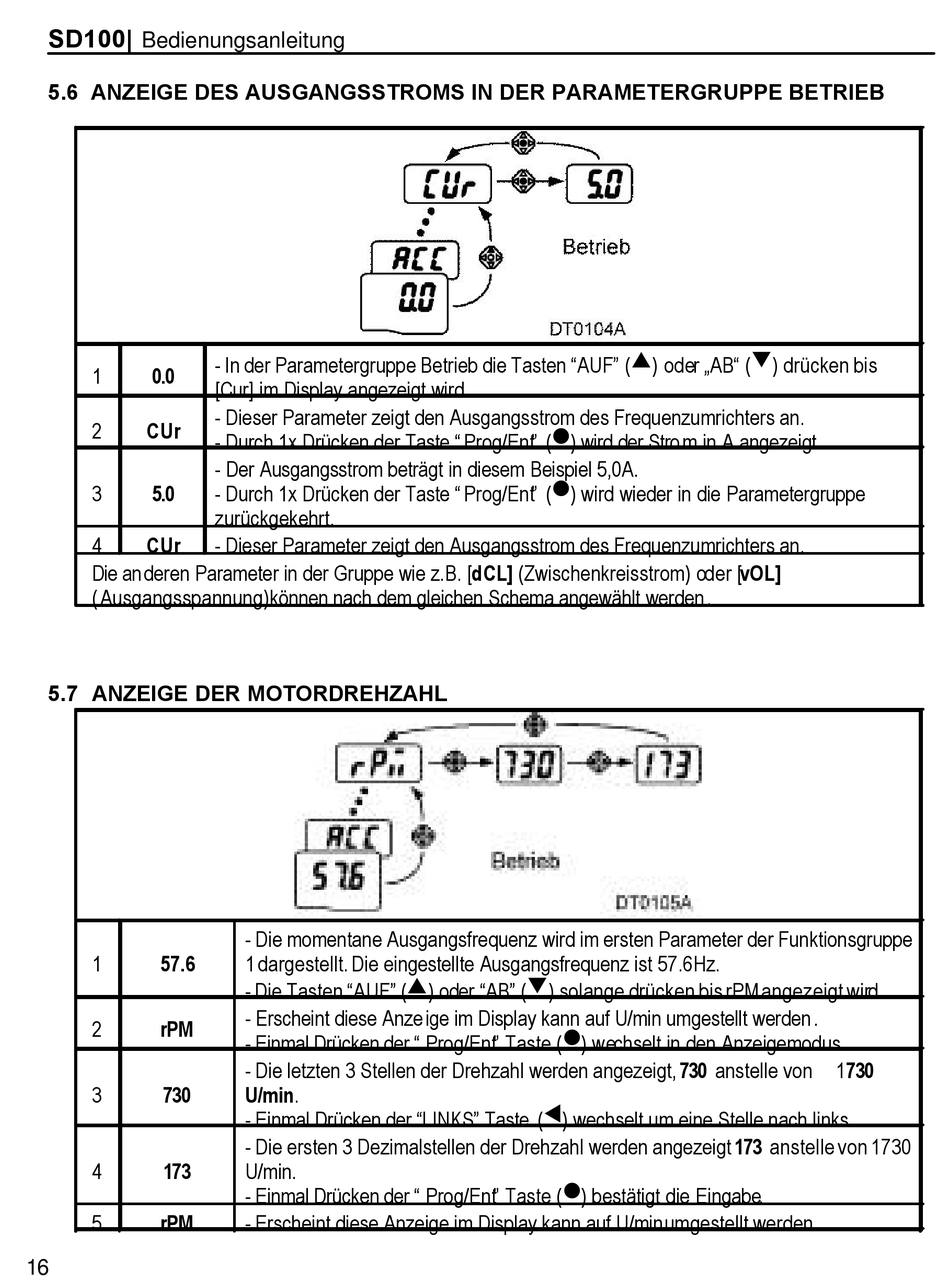

5.6 ANZEIGE DES AUSGANGSSTROMS IN DER PARAMETERGRUPPE BETRIEB
1
0.0
2
CUr
3
5.0
4
CUr
Die anderen Parameter in der Gruppe wie z.B. [dCL] (Zwischenkreisstrom) oder [vOL]
( Ausgangsspannung) können nach dem gleichen Schema angewählt werden .
5.7 ANZEIGE DER MOTORDREHZAHL
1
57.6
2
rPM
3
730
4
173
5
rPM
16
- In der Parametergruppe Betrieb die Tasten "AUF" ( p ) oder „AB" ( q ) drücken bis
[Cur] im Display angezeigt wird.
- Dieser Parameter zeigt den Ausgangsstrom des Frequenzumrichters an.
- Durch 1x Drücken der Taste " Prog/Ent" ( ˜ ) wird der Stro m in A angezeigt.
- Der Ausgangsstrom beträgt in diesem Beispiel 5,0A.
- Durch 1x Drücken der Taste " Prog/Ent" ( ˜ ) wird wieder in die Parametergruppe
zurückgekehrt.
- Dieser Parameter zeigt den Ausgangsstrom des Frequenzumrichters an.
- Die momentane Ausgangsfrequenz wird im ersten Parameter der Funktionsgruppe
1 dargestellt. Die eingestellte Ausgangsfrequenz ist 57.6Hz.
- Die Tasten "AUF" ( p ) oder "AB" ( q ) solange drücken bis rPM angezeigt wird.
- Erscheint diese Anze ige im Display kann auf U/min umgestellt werden .
- Einmal Drücken der " Prog/Ent" Taste ( ˜ ) wechselt in den Anzeigemodus.
- Die letzten 3 Stellen der Drehzahl werden angezeigt, 730 anstelle von
U/min.
- Einmal Drücken der "LINKS" Taste ( t ) wechselt um eine Stelle nach links.
- Die ersten 3 Dezimalstellen der Drehzahl werden angezeigt 173 anstelle von 1730
U/min.
- Einmal Drücken der " Prog/Ent" Taste ( ˜ ) bestätigt die Eingabe.
- Erscheint diese Anzeige im Display kann auf U/min umgestellt werden.
