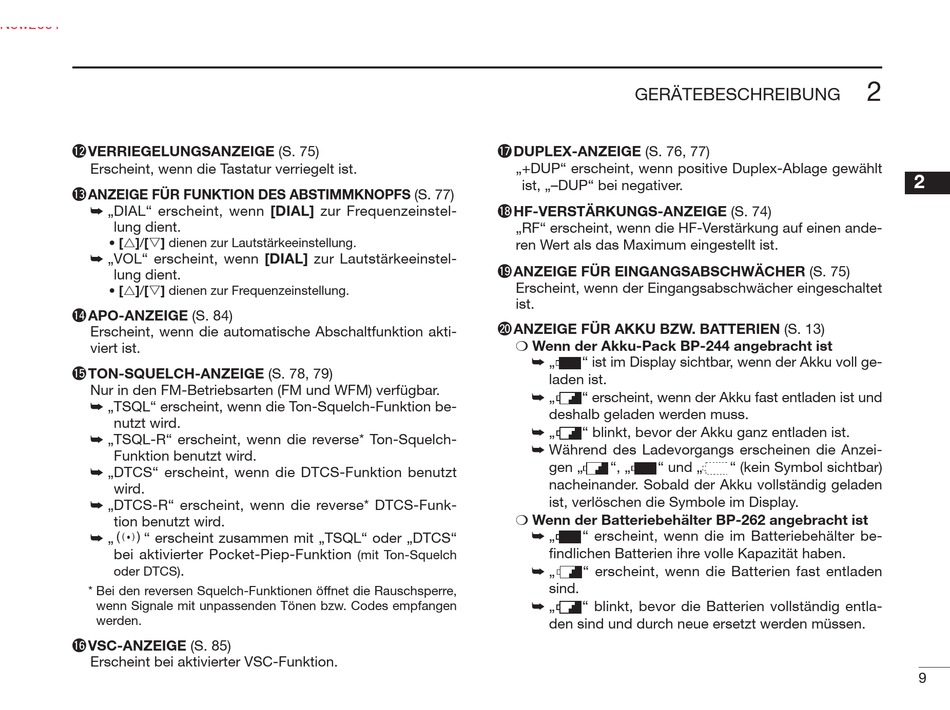

Icom IC-RX7 Bedienungsanleitung Seite 17

!2 VERRIEGELUNGSANZEIGE (S. 75)
Erscheint, wenn die Tastatur verriegelt ist.
!3 ANZEIGE FÜR FUNKTION DES ABSTIMMKNOPFS (S. 77)
„ DIAL" erscheint, wenn [DIAL] zur Frequenzeinstel-
lung dient.
• [r]/[s] dienen zur Lautstärkeeinstellung.
„ VOL" erscheint, wenn [DIAL] zur Lautstärkeeinstel-
lung dient.
• [r]/[s] dienen zur Frequenzeinstellung.
!4 APO-ANZEIGE (S. 84)
Erscheint, wenn die automatische Abschaltfunktion akti-
viert ist.
!5 TON-SQUELCH-ANZEIGE (S. 78, 79)
Nur in den FM-Betriebsarten (FM und WFM) verfügbar.
„ TSQL" erscheint, wenn die Ton-Squelch-Funktion be-
nutzt wird.
„ TSQL-R" erscheint, wenn die reverse* Ton-Squelch-
Funktion benutzt wird.
„ DTCS" erscheint, wenn die DTCS-Funktion benutzt
wird.
„ DTCS-R" erscheint, wenn die reverse* DTCS-Funk-
tion benutzt wird.
„ S" erscheint zusammen mit „TSQL" oder „DTCS"
bei aktivierter Pocket-Piep-Funktion
.
oder DTCS)
* Bei den reversen Squelch-Funktionen öffnet die Rauschsperre,
wenn Signale mit unpassenden Tönen bzw. Codes empfangen
werden.
!6 VSC-ANZEIGE (S. 85)
Erscheint bei aktivierter VSC-Funktion.
!7 DUPLEX-ANZEIGE (S. 76, 77)
„ +DUP" erscheint, wenn positive Duplex-Ablage gewählt
ist, „–DUP" bei negativer.
!8 HF-VERSTÄRKUNGS-ANZEIGE (S. 74)
„RF" erscheint, wenn die HF-Verstärkung auf einen ande-
ren Wert als das Maximum eingestellt ist.
!9 ANZEIGE FÜR EINGANGSABSCHWÄCHER (S. 75)
Erscheint, wenn der Eingangsabschwächer eingeschaltet
ist.
@0 ANZEIGE FÜR AKKU BZW. BATTERIEN (S. 13)
Wenn der Akku-Pack BP-244 angebracht ist
Wenn der Batteriebehälter BP-262 angebracht ist
(mit Ton-Squelch
GERÄTEBESCHREIBUNG
„ " ist im Display sichtbar, wenn der Akku voll ge-
laden ist.
„ " erscheint, wenn der Akku fast entladen ist und
deshalb geladen werden muss.
„ " blinkt, bevor der Akku ganz entladen ist.
Während des Ladevorgangs erscheinen die Anzei-
gen „ ", „ " und „
nacheinander. Sobald der Akku vollständig geladen
ist, verlöschen die Symbole im Display.
„ " erscheint, wenn die im Batteriebehälter be-
fi ndlichen Batterien ihre volle Kapazität haben.
„ " erscheint, wenn die Batterien fast entladen
sind.
„ " blinkt, bevor die Batterien vollständig entla-
den sind und durch neue ersetzt werden müssen.
