Maschinen mit integriertem Motor

19.3.3 Encoder montieren

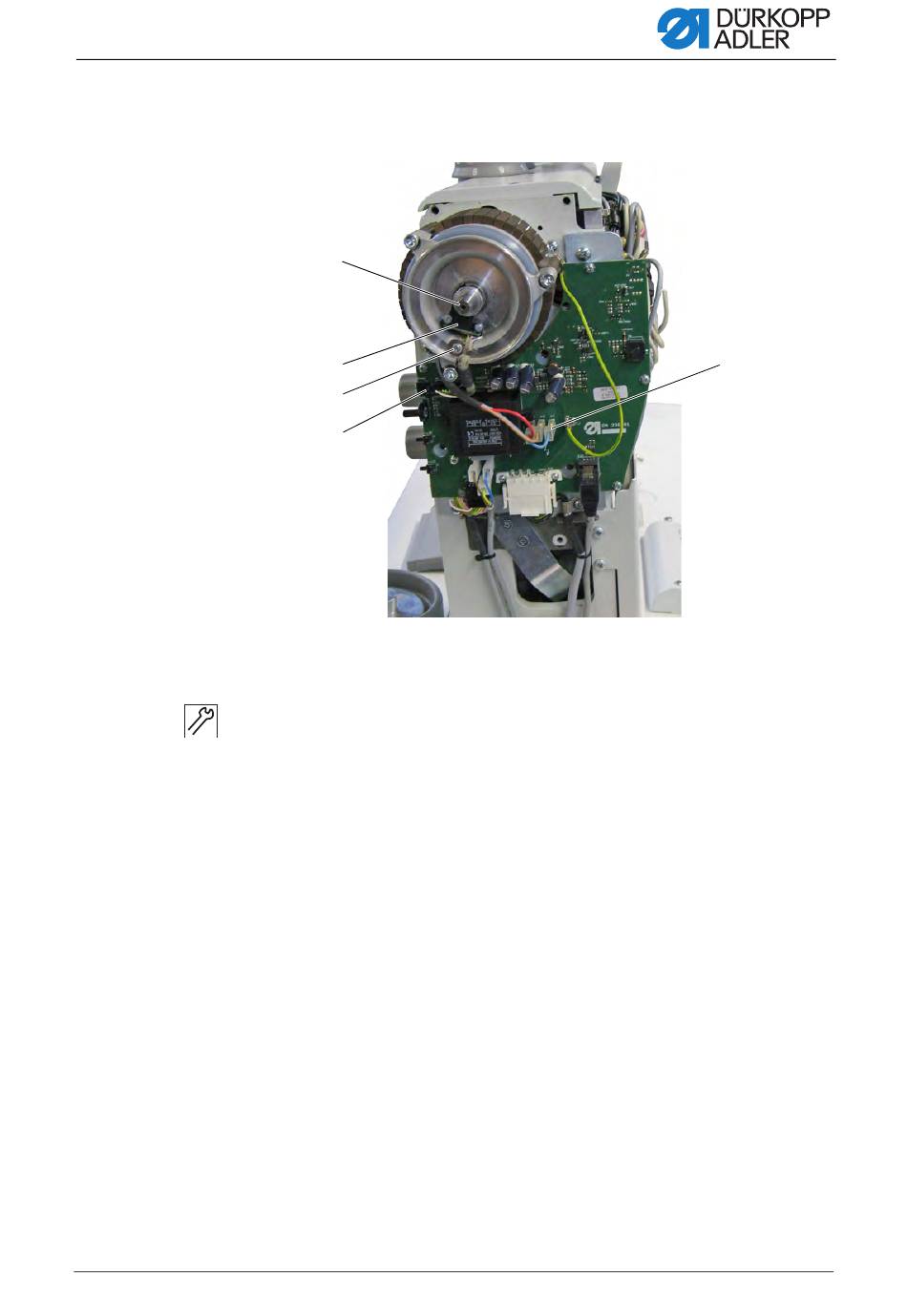

Abb. 80: Encoder montieren
(1) - Encoderscheibe
(2) - Encoder
(3) - Blech
So montieren Sie den Encoder:
1. Encoder (2) und Encoderscheibe (1) auf die Welle schieben.
2. Encoderscheibe (1) so ausrichten, dass sie in der Mitte des Encoder (2)
3. Encoderscheibe (1) und Encoder (2) festschrauben.
4. Blech (3) festschrauben.
5. Stecker L1, L2 und L3 (5) einstecken.
6. Encoderstecker (4) einstecken.
Serviceanleitung 867 - 04.0 - 10/2019
①
②
③
④
läuft.
(4) - Encoderstecker
(5) - Stecker L1, L2, L3
⑤
