Kurzfaden-Abschneider (KFA)

16.2 Verriegelungsklinke einstellen

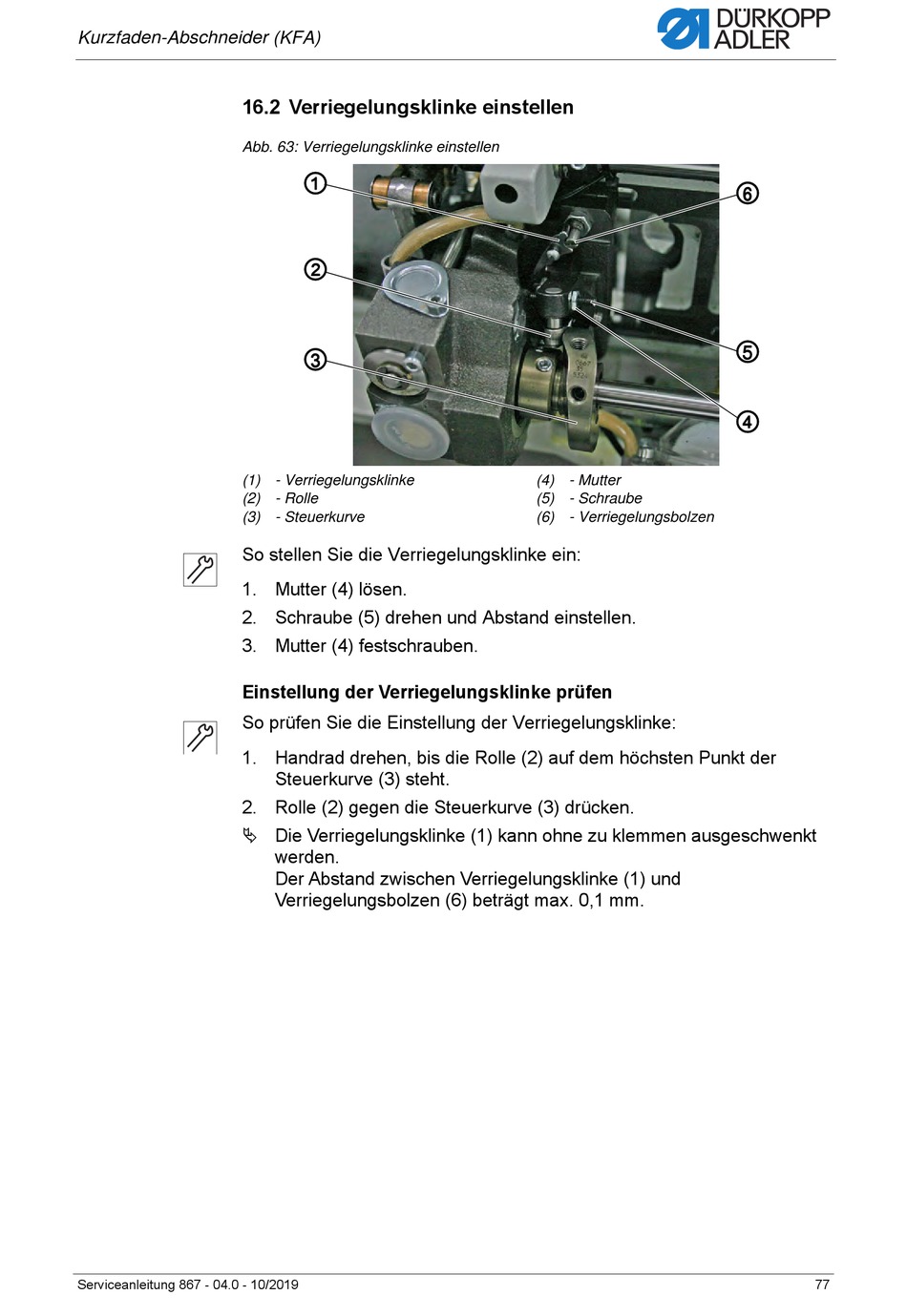

Abb. 63: Verriegelungsklinke einstellen
(1) - Verriegelungsklinke
(2) - Rolle
(3) - Steuerkurve
So stellen Sie die Verriegelungsklinke ein:
1. Mutter (4) lösen.
2. Schraube (5) drehen und Abstand einstellen.
3. Mutter (4) festschrauben.
Einstellung der Verriegelungsklinke prüfen
So prüfen Sie die Einstellung der Verriegelungsklinke:
1. Handrad drehen, bis die Rolle (2) auf dem höchsten Punkt der
2. Rolle (2) gegen die Steuerkurve (3) drücken.
 Die Verriegelungsklinke (1) kann ohne zu klemmen ausgeschwenkt
Serviceanleitung 867 - 04.0 - 10/2019
①
②
③
Steuerkurve (3) steht.
werden.
Der Abstand zwischen Verriegelungsklinke (1) und
Verriegelungsbolzen (6) beträgt max. 0,1 mm.
(4) - Mutter
(5) - Schraube
(6) - Verriegelungsbolzen
