20.1.2 Schieber einstellen

Richtige Einstellung
Die Position des Schiebers (2) muss so eingestellt sein, dass bei Nullstel-
lung (beide Nadeln eingeschaltet) die Zapfenmitte (4) des Schiebers (2)
genau auf dem Stift (3) steht.

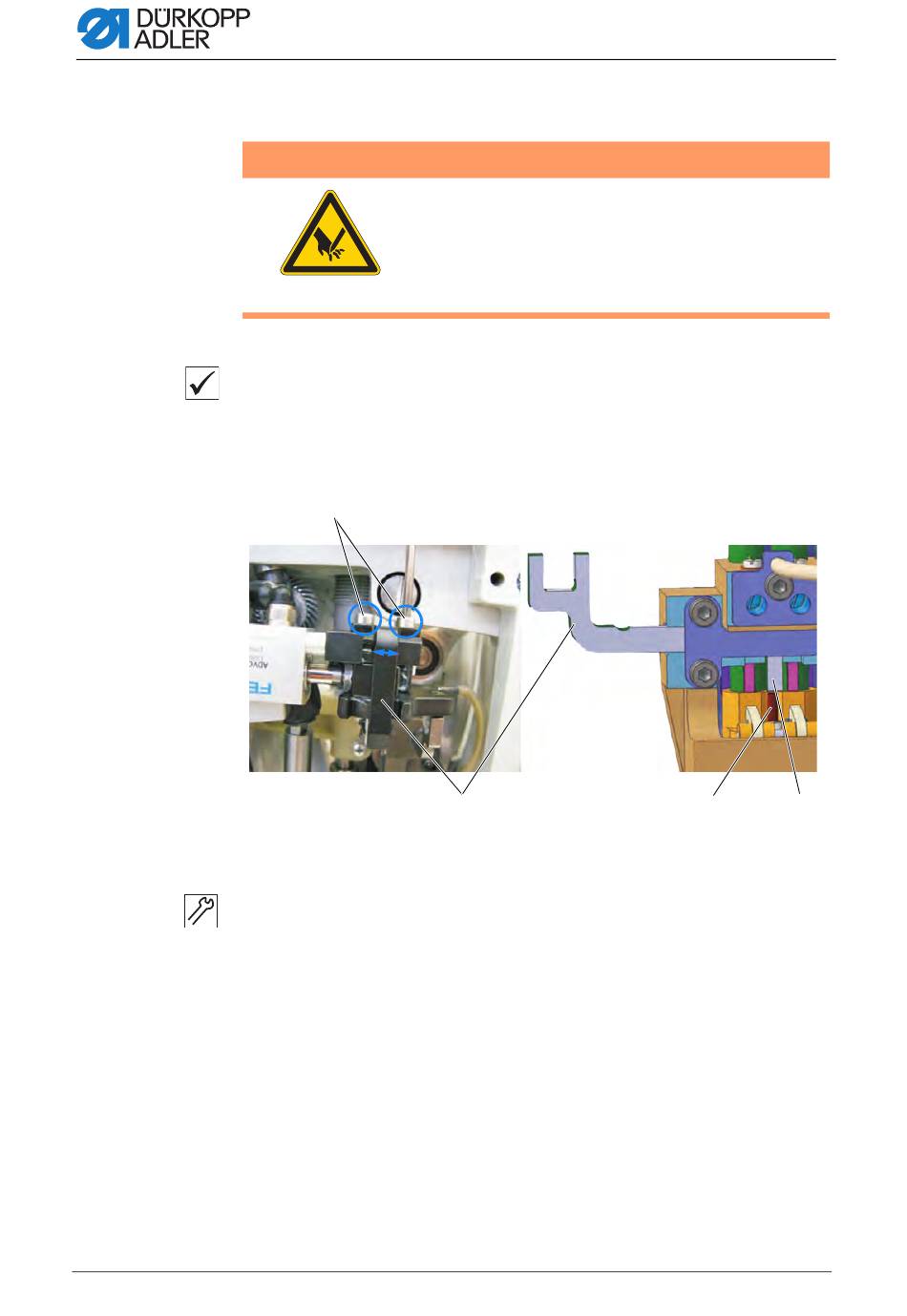

Abb. 89: Nadelstangenschieber einstellen
(1) - Schrauben
(2) - Schieber
So stellen Sie den Schieber ein:
1. Schrauben (1) lösen.
2. Schieber (2) verstellen.
3. Schrauben (1) festschrauben.
4. Prüfen, ob die Nadelstangen sauber geschaltet werden.
102
WARNUNG
Verletzungsgefahr durch spitze und sich
bewegende Teile!
Einstich oder Quetschen möglich.
Maschine ausschalten, bevor Sie den Schieber
einstellen.
①
②
Spezialmaschinen
③
(3) - Stift
(4) - Zapfenmitte
