Spezialmaschinen
So stellen Sie den Zeitpunkt der Messerbewegung ein:
1. Kopfdeckel demontieren ( S. 16).
2. Gewindestifte (1) lösen.
3. Zahnriemen-Rad (3) so verstellen, dass das Messer nur schneidet,
4. Gewindestifte (1) festschrauben.

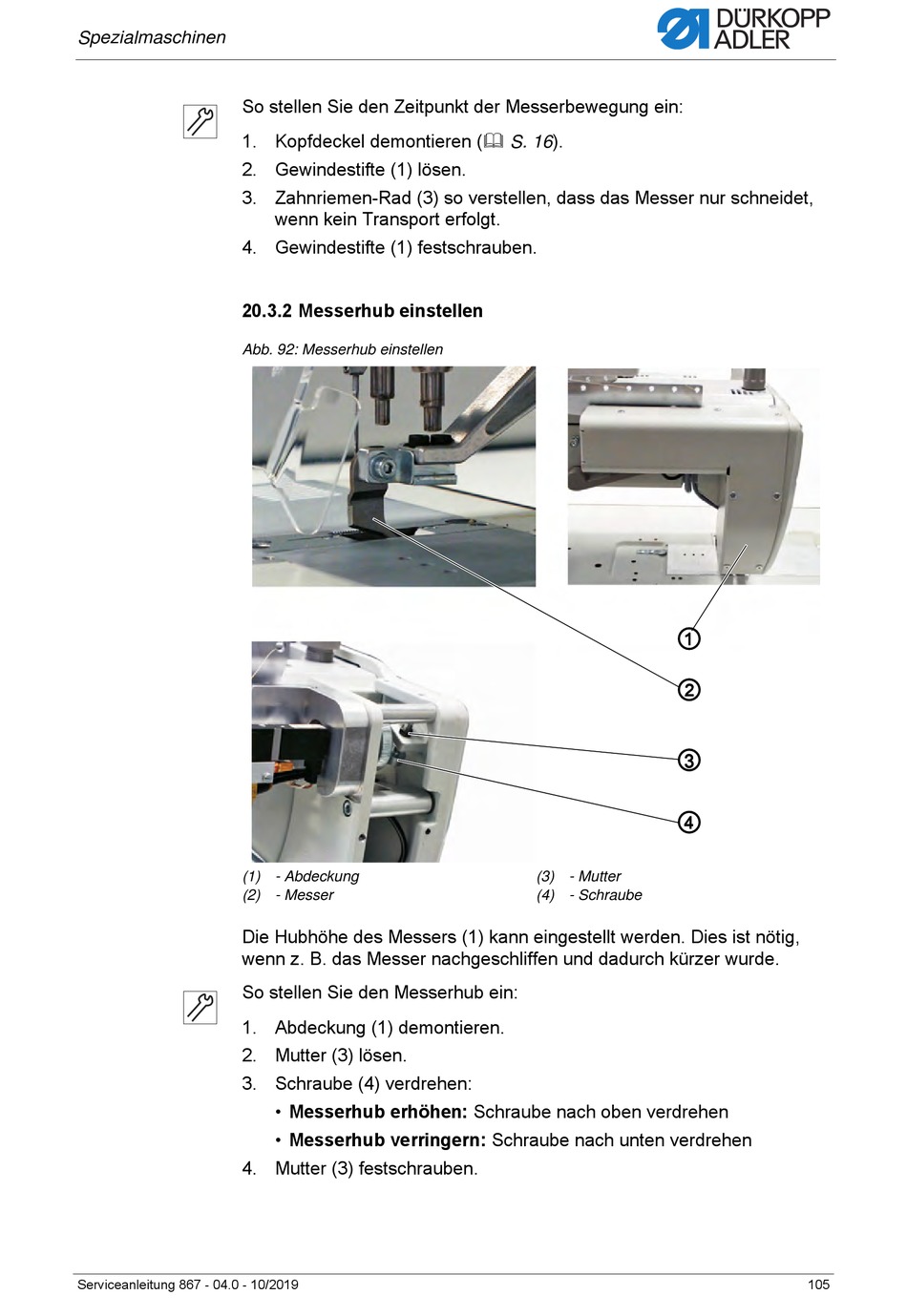

20.3.2 Messerhub einstellen

Abb. 92: Messerhub einstellen
(1) - Abdeckung
(2) - Messer
Die Hubhöhe des Messers (1) kann eingestellt werden. Dies ist nötig,
wenn z. B. das Messer nachgeschliffen und dadurch kürzer wurde.
So stellen Sie den Messerhub ein:
1. Abdeckung (1) demontieren.
2. Mutter (3) lösen.
3. Schraube (4) verdrehen:
4. Mutter (3) festschrauben.
Serviceanleitung 867 - 04.0 - 10/2019
wenn kein Transport erfolgt.
• Messerhub erhöhen: Schraube nach oben verdrehen
• Messerhub verringern: Schraube nach unten verdrehen
①
②
③
④
(3) - Mutter
(4) - Schraube
105
