Maschinen mit integriertem Motor

19.3 Antrieb zusammenbauen

19.3.1 Rotor montieren

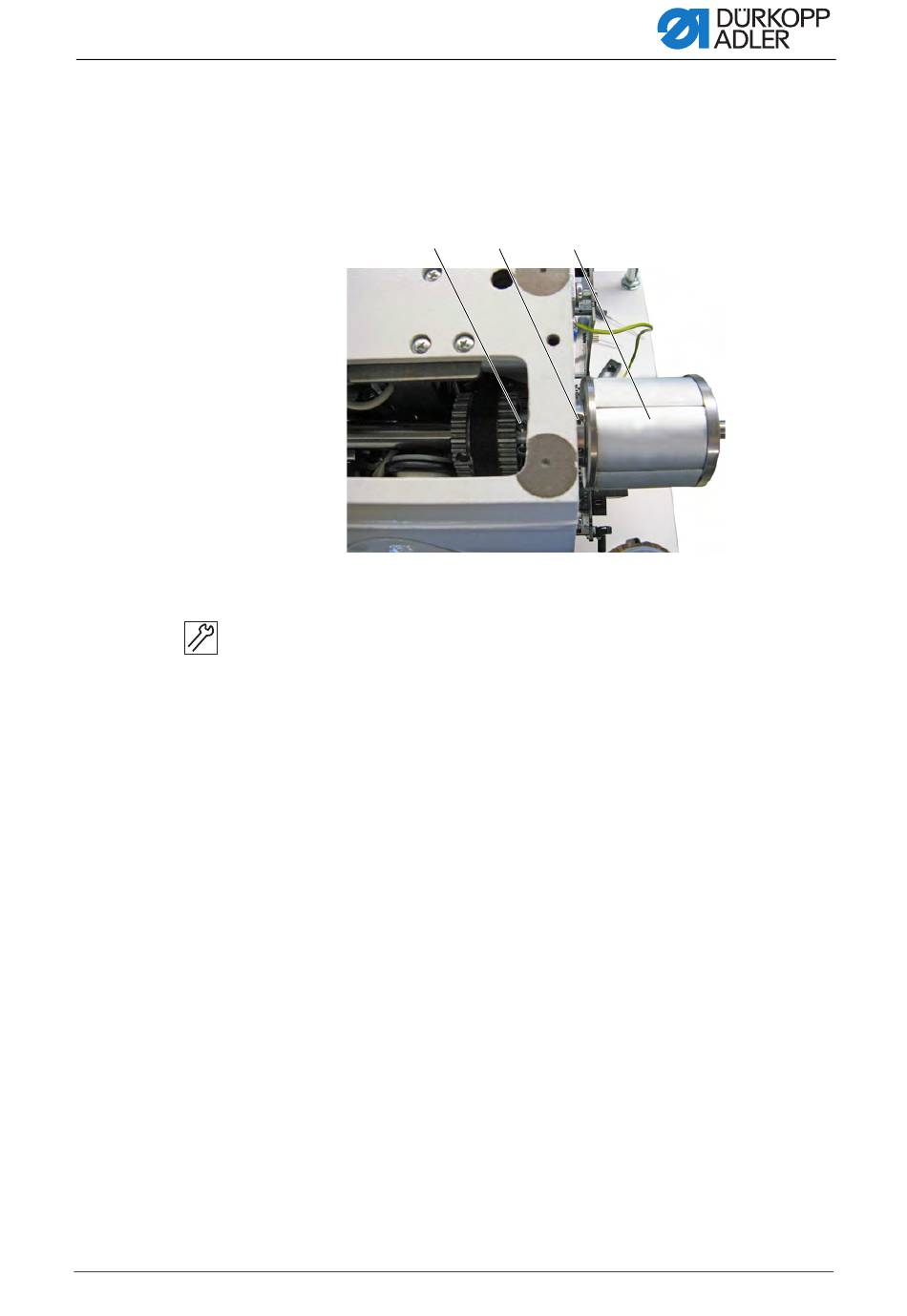

Abb. 78: Rotor montieren
(1) - Gewindestifte
(2) - Gewindestifte
So montieren Sie den Rotor:
1. Rotor mit Rillen-Kugellager (3) auf die Welle schieben, bis das Rillen-
2. Gewindestifte (1) und (2) festschrauben.
Serviceanleitung 867 - 04.0 - 10/2019
①
Kugellager am Anschlag anliegt.
Dabei die Fläche der Welle beachten: 1. Schraube in Drehrichtung auf
der Fläche festschrauben.
② ③
(3) - Rotor mit Rillen-Kugellager
