Montage- und Installationshinweise
6
Steckerbelegung RJ45-Steckverbinder
6.6
Steckerbelegung RJ45-Steckverbinder
6.6.1
Verbindung MOVIDRIVE
6.7
Buskabel schirmen und verlegen
30
Handbuch – Feldbus-Schnittstelle DFS21B PROFINET IO mit PROFIsafe

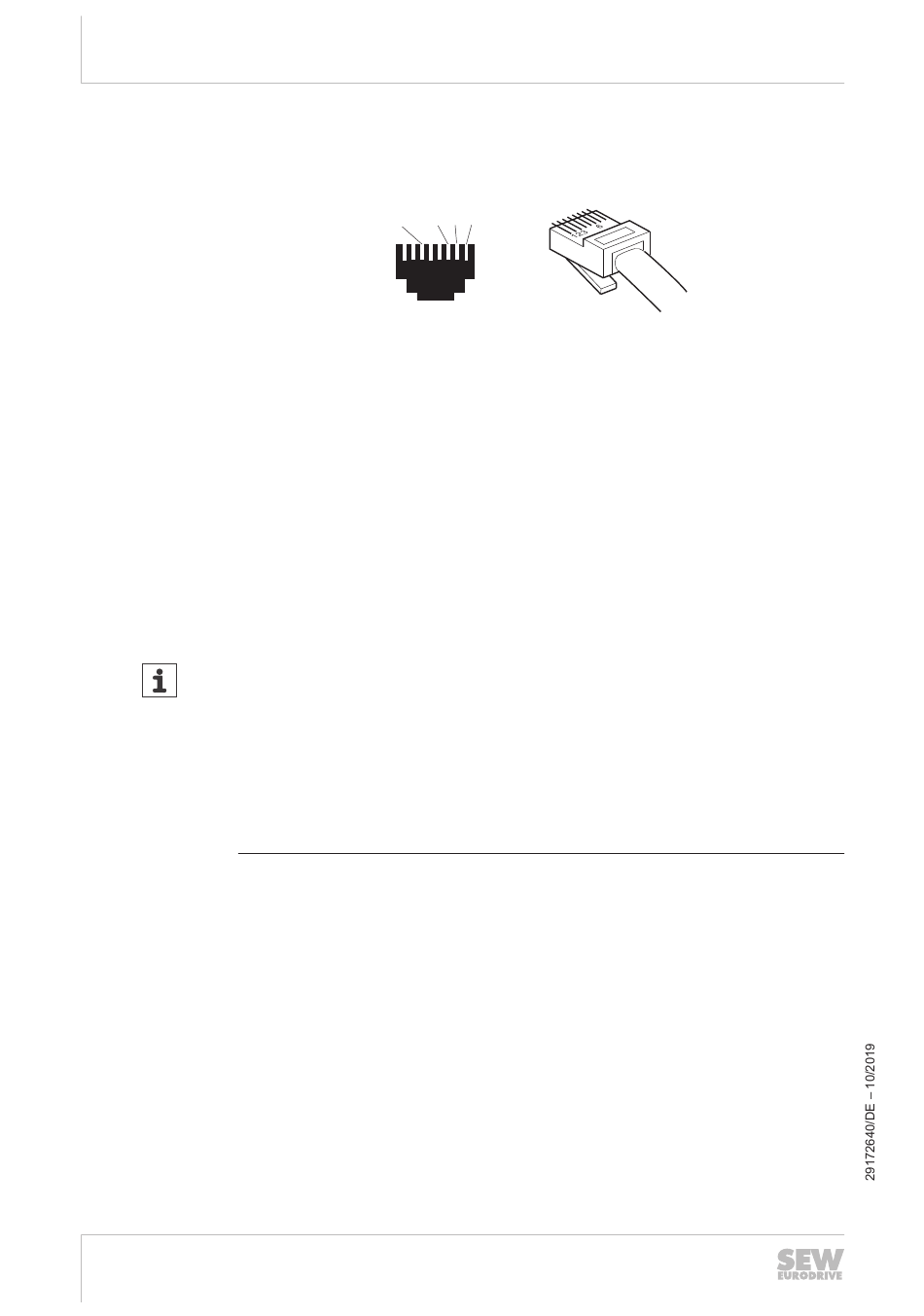

Verwenden Sie vorkonfektionierte, geschirmte RJ45-Steckverbinder nach IEC 11801
Ausgabe 2.0, Kategorie 5.
[6]
A
Ansicht von vorn
B
Ansicht von hinten
[1]
Pin 1 TX+ Transmit Plus
[2]
Pin 2 TX− Transmit Minus
[3]
Pin 3 RX+ Receive Plus
[4]
Pin 6 RX− Receive Minus
®
/ MOVITRAC
Zum Anschluss der DFS21B verbinden Sie die Ethernet-Schnittstelle X30 oder X32
(RJ45-Stecker) mit einer geschirmten Twisted-Pair-Leitung nach Kategorie 5, Klasse
D gemäß IEC 11801 Ausgabe 2.0. Der integrierte Switch unterstützt Sie bei der Reali-
sierung einer Linientopologie.
HINWEIS
•
Gemäß IEC 802.3 beträgt die maximale Leitungslänge für 10/100 MBaud Ethernet
(10BaseT/100BaseT) z. B. zwischen DFS21B und Switch 100 m.
•
Bei PROFINET IO werden über das VLAN-Tag priorisierte Ethernet-Frames mit
der Framekennung 8892
dingt geswitchte Netzwerke. Die Switches müssen Priorisierung unterstützen.
Hubs sind nicht zulässig. Die Datenübertragung erfolgt im Vollduplexverfahren mit
100 MBit. Detaillierte Informationen zur Verkabelung finden Sie in der Druckschrift
"Installation Guideline PROFINET", die von der PROFINET-Nutzerorganisation
herausgegeben wird.
Verwenden Sie ausschließlich geschirmte Kabel und Verbindungselemente, die auch
die Anforderungen der Kategorie 5, Klasse D nach IEC 11801 Ausgabe 2.0 erfüllen.
Eine fachgerechte Schirmung des Buskabels dämpft die elektrischen Einstreuungen,
die in industrieller Umgebung auftreten können. Mit den folgenden Maßnahmen errei-
chen Sie die beste Schirmung:
•
Ziehen Sie Befestigungsschrauben von Steckern, Modulen und Potenzialaus-
gleichsleitungen handfest an.
•
Verwenden Sie ausschließlich Stecker mit Metallgehäuse oder metallisiertem Ge-
häuse.
•
Schließen Sie die Schirmung im Stecker großflächig an.
•
Legen Sie die Schirmung des Buskabels beidseitig auf.
[3] [2] [1]
A
®
B / Ethernet
für den Echtzeitdatenaustausch verwendet. Dies be-
hex
B
6139704459
