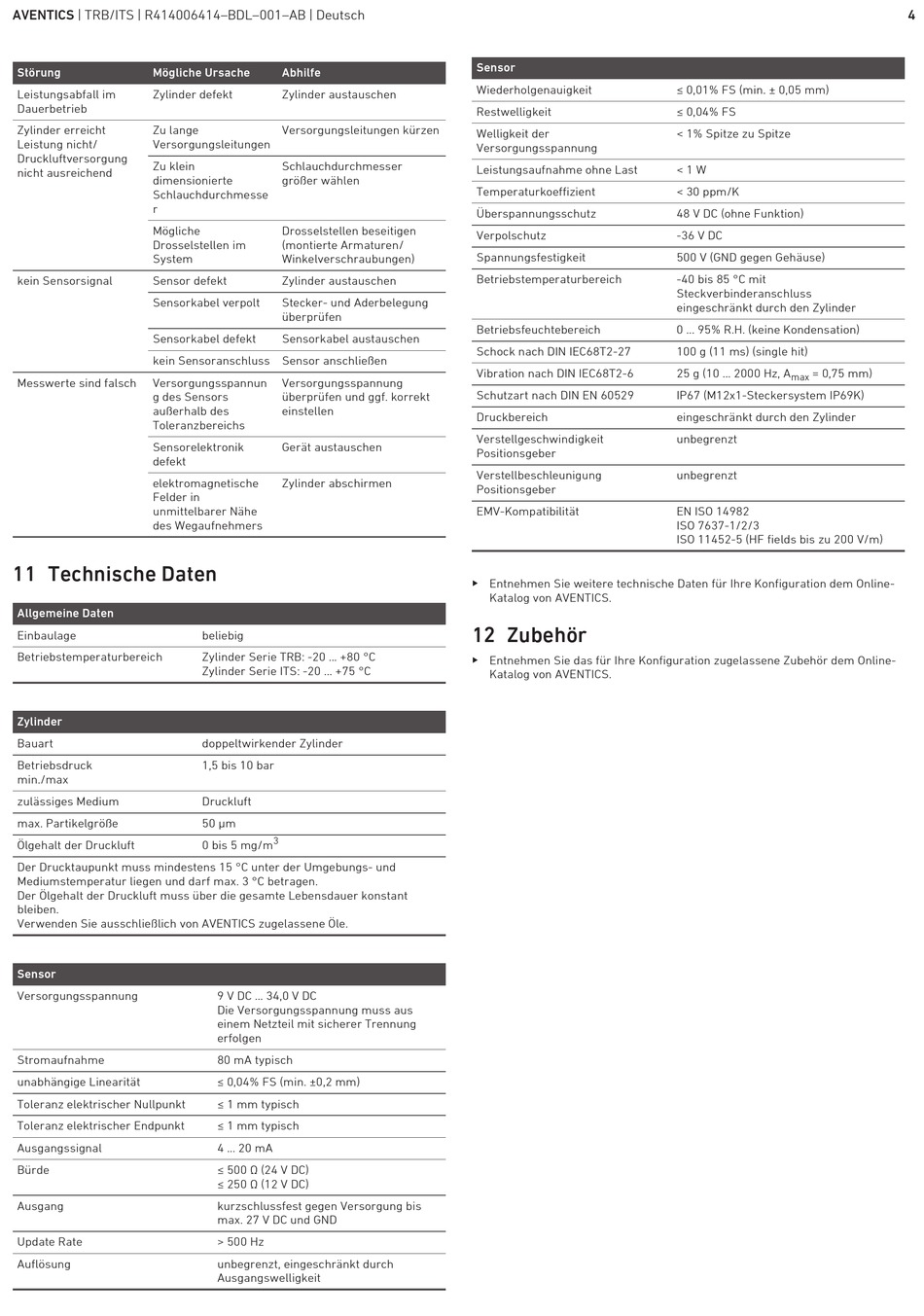

Technische Daten - Aventics TRB Series Betriebsanleitung

AVENTICS | TRB/ITS | R414006414–BDL–001–AB | Deutsch
Störung Mögliche Ursache
Leistungsabfall im Zylinder defekt
Dauerbetrieb
Zylinder erreicht Zu lange
Leistung nicht/ Versorgungsleitungen
Druckluftversorgung
Zu klein
nicht ausreichend
dimensionierte
Schlauchdurchmesse
r
Mögliche
Drosselstellen im
System
kein Sensorsignal Sensor defekt
Sensorkabel verpolt
Sensorkabel defekt
kein Sensoranschluss Sensor anschließen
Messwerte sind falsch Versorgungsspannun
g des Sensors
außerhalb des
Toleranzbereichs
Sensorelektronik
defekt
elektromagnetische
Felder in
unmittelbarer Nähe
des Wegaufnehmers

11 Technische Daten

Allgemeine Daten
Einbaulage
Betriebstemperaturbereich
Zylinder
Bauart
Betriebsdruck
min./max
zulässiges Medium
max. Partikelgröße
Ölgehalt der Druckluft
Der Drucktaupunkt muss mindestens 15 °C unter der Umgebungs- und
Mediumstemperatur liegen und darf max. 3 °C betragen.
Der Ölgehalt der Druckluft muss über die gesamte Lebensdauer konstant
bleiben.
Verwenden Sie ausschließlich von AVENTICS zugelassene Öle.
Sensor
Versorgungsspannung
Stromaufnahme
unabhängige Linearität
Toleranz elektrischer Nullpunkt
Toleranz elektrischer Endpunkt
Ausgangssignal
Bürde
Ausgang
Update Rate
Auflösung
Abhilfe
Zylinder austauschen
Versorgungsleitungen kürzen
Schlauchdurchmesser
größer wählen
Drosselstellen beseitigen
(montierte Armaturen/
Winkelverschraubungen)
Zylinder austauschen
Stecker- und Aderbelegung
überprüfen
Sensorkabel austauschen
Versorgungsspannung
überprüfen und ggf. korrekt
einstellen
Gerät austauschen
Zylinder abschirmen
beliebig
Zylinder Serie TRB: -20 ... +80 °C
Zylinder Serie ITS: -20 ... +75 °C
doppeltwirkender Zylinder
1,5 bis 10 bar
Druckluft
50 μm
3
0 bis 5 mg/m
9 V DC ... 34,0 V DC
Die Versorgungsspannung muss aus
einem Netzteil mit sicherer Trennung
erfolgen
80 mA typisch
≤ 0,04% FS (min. ±0,2 mm)
≤ 1 mm typisch
≤ 1 mm typisch
4 ... 20 mA
≤ 500 Ω (24 V DC)
≤ 250 Ω (12 V DC)
kurzschlussfest gegen Versorgung bis
max. 27 V DC und GND
> 500 Hz
unbegrenzt, eingeschränkt durch
Ausgangswelligkeit
Sensor
Wiederholgenauigkeit
Restwelligkeit
Welligkeit der
Versorgungsspannung
Leistungsaufnahme ohne Last
Temperaturkoeffizient
Überspannungsschutz
Verpolschutz
Spannungsfestigkeit
Betriebstemperaturbereich
Betriebsfeuchtebereich
Schock nach DIN IEC68T2-27
Vibration nach DIN IEC68T2-6
Schutzart nach DIN EN 60529
Druckbereich
Verstellgeschwindigkeit
Positionsgeber
Verstellbeschleunigung
Positionsgeber
EMV-Kompatibilität
O Entnehmen Sie weitere technische Daten für Ihre Konfiguration dem Online-
Katalog von AVENTICS.
12 Zubehör
O Entnehmen Sie das für Ihre Konfiguration zugelassene Zubehör dem Online-
Katalog von AVENTICS.
≤ 0,01% FS (min. ± 0,05 mm)
≤ 0,04% FS
< 1% Spitze zu Spitze
< 1 W
< 30 ppm/K
48 V DC (ohne Funktion)
-36 V DC
500 V (GND gegen Gehäuse)
-40 bis 85 °C mit
Steckverbinderanschluss
eingeschränkt durch den Zylinder
0 ... 95% R.H. (keine Kondensation)
100 g (11 ms) (single hit)
25 g (10 ... 2000 Hz, A = 0,75 mm)
max
IP67 (M12x1-Steckersystem IP69K)
eingeschränkt durch den Zylinder
unbegrenzt
unbegrenzt
EN ISO 14982
ISO 7637-1/2/3
ISO 11452-5 (HF fields bis zu 200 V/m)
4
