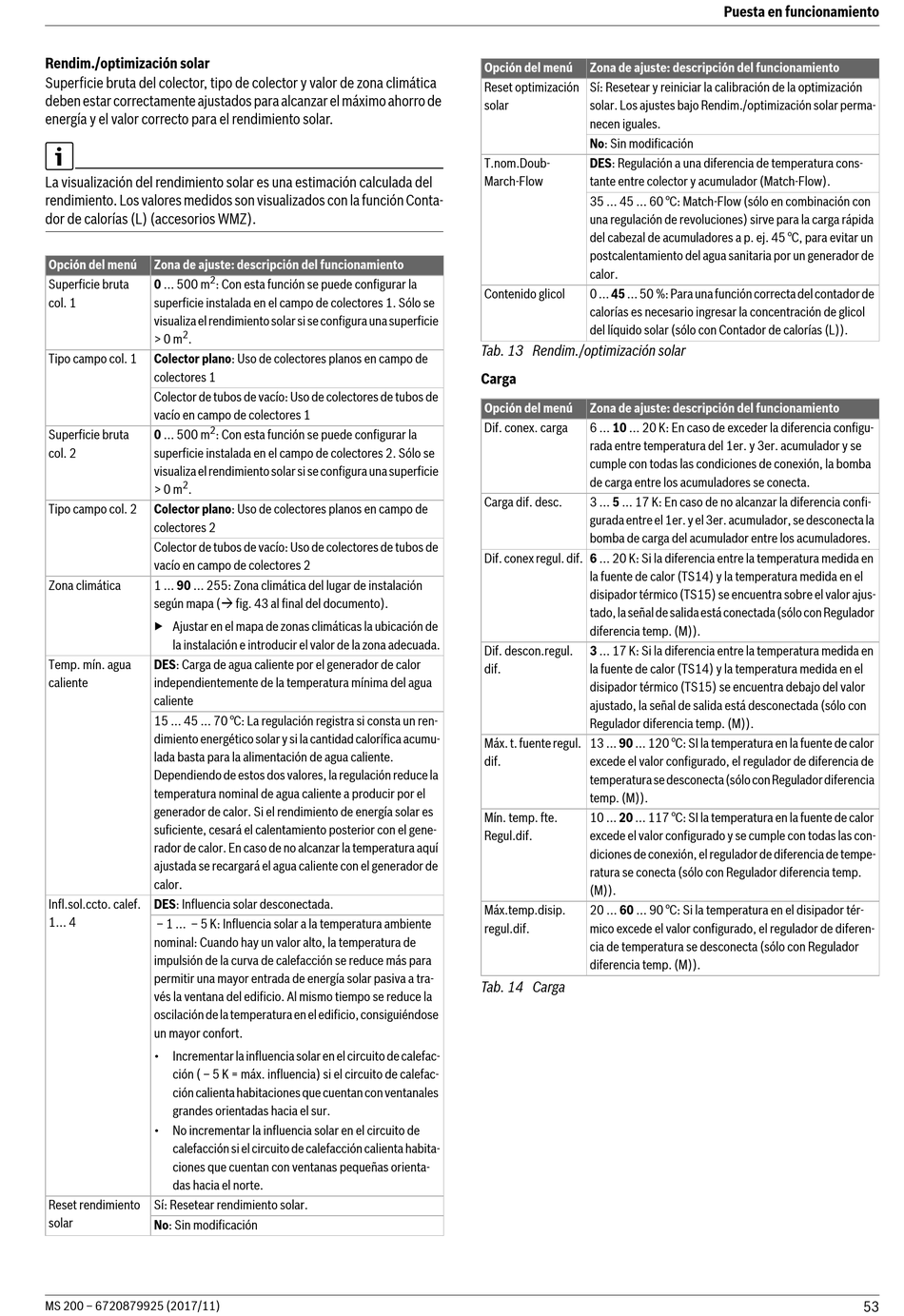

Rendim./optimización solar
Superficie bruta del colector, tipo de colector y valor de zona climática
deben estar correctamente ajustados para alcanzar el máximo ahorro de
energía y el valor correcto para el rendimiento solar.
La visualización del rendimiento solar es una estimación calculada del
rendimiento. Los valores medidos son visualizados con la función Conta-
dor de calorías (L) (accesorios WMZ).
Opción del menú Zona de ajuste: descripción del funcionamiento
2
Superficie bruta 0 ... 500 m : Con esta función se puede configurar la
col. 1 superficie instalada en el campo de colectores 1. Sólo se
visualiza el rendimiento solar si se configura una superficie
2
> 0 m .
Tipo campo col. 1 Colector plano: Uso de colectores planos en campo de
colectores 1
Colector de tubos de vacío: Uso de colectores de tubos de
vacío en campo de colectores 1
2
Superficie bruta 0 ... 500 m : Con esta función se puede configurar la
col. 2 superficie instalada en el campo de colectores 2. Sólo se
visualiza el rendimiento solar si se configura una superficie
2
> 0 m .
Colector plano: Uso de colectores planos en campo de
Tipo campo col. 2
colectores 2
Colector de tubos de vacío: Uso de colectores de tubos de
vacío en campo de colectores 2
Zona climática 1 ... 90 ... 255: Zona climática del lugar de instalación
según mapa ( fig. 43 al final del documento).
▶ Ajustar en el mapa de zonas climáticas la ubicación de
la instalación e introducir el valor de la zona adecuada.
Temp. mín. agua DES: Carga de agua caliente por el generador de calor
caliente independientemente de la temperatura mínima del agua
caliente
15 ... 45 ... 70 °C: La regulación registra si consta un ren-
dimiento energético solar y si la cantidad calorífica acumu-
lada basta para la alimentación de agua caliente.
Dependiendo de estos dos valores, la regulación reduce la
temperatura nominal de agua caliente a producir por el
generador de calor. Si el rendimiento de energía solar es
suficiente, cesará el calentamiento posterior con el gene-
rador de calor. En caso de no alcanzar la temperatura aquí
ajustada se recargará el agua caliente con el generador de
calor.
Infl.sol.ccto. calef. DES: Influencia solar desconectada.
1... 4
– 1 ... – 5 K: Influencia solar a la temperatura ambiente
nominal: Cuando hay un valor alto, la temperatura de
impulsión de la curva de calefacción se reduce más para
permitir una mayor entrada de energía solar pasiva a tra-
vés la ventana del edificio. Al mismo tiempo se reduce la
oscilación de la temperatura en el edificio, consiguiéndose
un mayor confort.
• Incrementar la influencia solar en el circuito de calefac-
ción ( – 5 K = máx. influencia) si el circuito de calefac-
ción calienta habitaciones que cuentan con ventanales
grandes orientadas hacia el sur.
• No incrementar la influencia solar en el circuito de
calefacción si el circuito de calefacción calienta habita-
ciones que cuentan con ventanas pequeñas orienta-
das hacia el norte.
Reset rendimiento Sí: Resetear rendimiento solar.
solar
No: Sin modificación
MS 200 – 6720879925 (2017/11)
Opción del menú Zona de ajuste: descripción del funcionamiento
Reset optimización Sí: Resetear y reiniciar la calibración de la optimización
solar solar. Los ajustes bajo Rendim./optimización solar perma-
necen iguales.
No: Sin modificación
T.nom.Doub- DES: Regulación a una diferencia de temperatura cons-
March-Flow tante entre colector y acumulador (Match-Flow).
35 ... 45 ... 60 °C: Match-Flow (sólo en combinación con
una regulación de revoluciones) sirve para la carga rápida
del cabezal de acumuladores a p. ej. 45 °C, para evitar un
postcalentamiento del agua sanitaria por un generador de
calor.
Contenido glicol 0 ... 45 ... 50 %: Para una función correcta del contador de
calorías es necesario ingresar la concentración de glicol
del líquido solar (sólo con Contador de calorías (L)).
Tab. 13 Rendim./optimización solar
Carga
Opción del menú Zona de ajuste: descripción del funcionamiento
Dif. conex. carga 6 ... 10 ... 20 K: En caso de exceder la diferencia configu-
rada entre temperatura del 1er. y 3er. acumulador y se
cumple con todas las condiciones de conexión, la bomba
de carga entre los acumuladores se conecta.
Carga dif. desc. 3 ... 5 ... 17 K: En caso de no alcanzar la diferencia confi-
gurada entre el 1er. y el 3er. acumulador, se desconecta la
bomba de carga del acumulador entre los acumuladores.
Dif. conex regul. dif. 6 ... 20 K: Si la diferencia entre la temperatura medida en
la fuente de calor (TS14) y la temperatura medida en el
disipador térmico (TS15) se encuentra sobre el valor ajus-
tado, la señal de salida está conectada (sólo con Regulador
diferencia temp. (M)).
Dif. descon.regul. 3 ... 17 K: Si la diferencia entre la temperatura medida en
dif. la fuente de calor (TS14) y la temperatura medida en el
disipador térmico (TS15) se encuentra debajo del valor
ajustado, la señal de salida está desconectada (sólo con
Regulador diferencia temp. (M)).
Máx. t. fuente regul. 13 ... 90 ... 120 °C: SI la temperatura en la fuente de calor
dif. excede el valor configurado, el regulador de diferencia de
temperatura se desconecta (sólo con Regulador diferencia
temp. (M)).
Mín. temp. fte. 10 ... 20 ... 117 °C: SI la temperatura en la fuente de calor
Regul.dif. excede el valor configurado y se cumple con todas las con-
diciones de conexión, el regulador de diferencia de tempe-
ratura se conecta (sólo con Regulador diferencia temp.
(M)).
Máx.temp.disip. 20 ... 60 ... 90 °C: Si la temperatura en el disipador tér-
regul.dif. mico excede el valor configurado, el regulador de diferen-
cia de temperatura se desconecta (sólo con Regulador
diferencia temp. (M)).
Tab. 14 Carga
