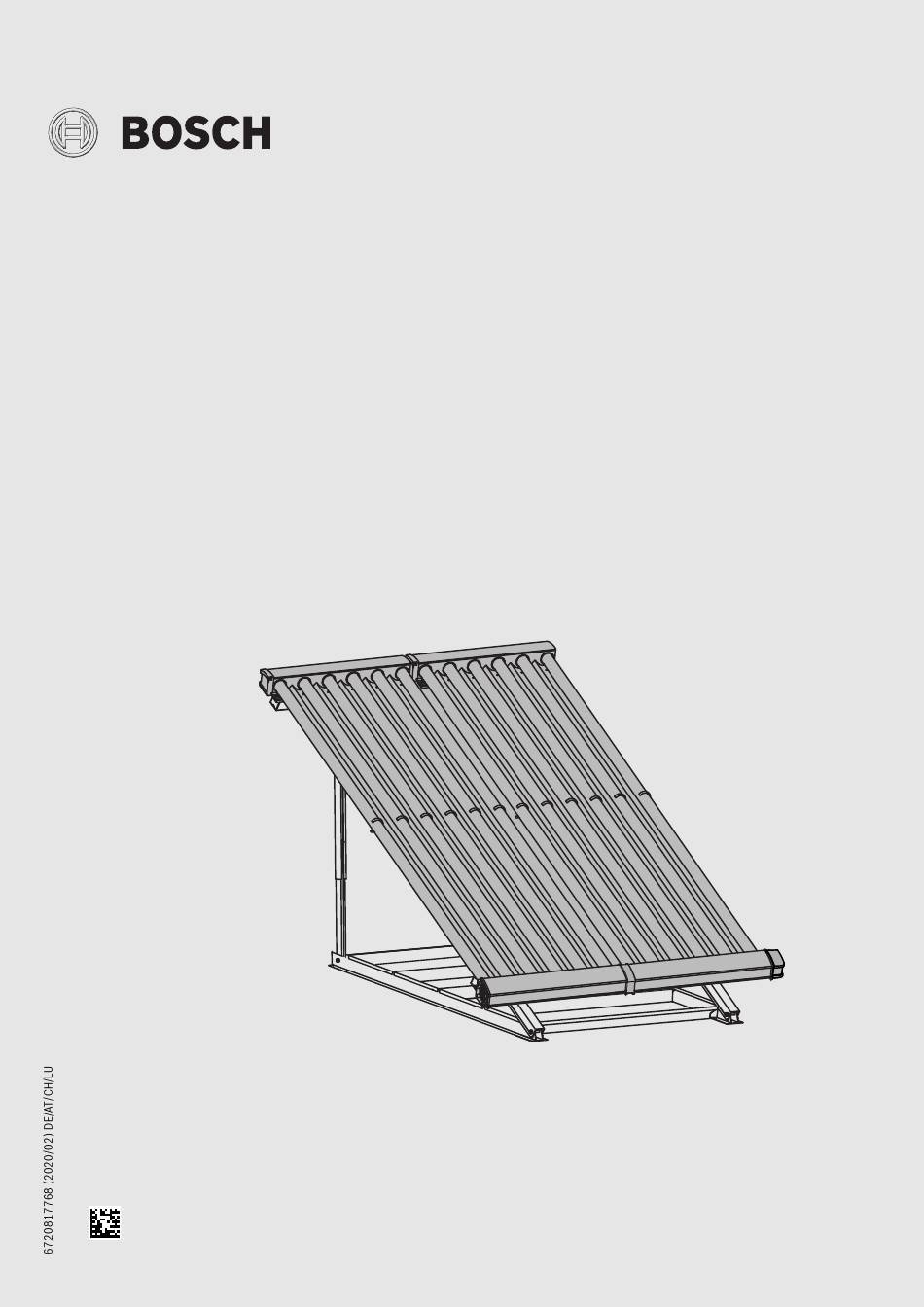

- Seite 1 Installations- und Wartungsanleitung für die Fachkraft / Hinweise für den Betreiber Vakuumröhrenkollektor Flachdachmontage, liegende Montage VK120-2, VK120-2 CPC Solar 7000 TV, Solar 8000 TV CPC...
-
Seite 2: Inhaltsverzeichnis
16 Datenschutzhinweise ....... . 27 ▶ Installationsanleitung vor der Installation lesen. ▶ Sicherheits- und Warnhinweise beachten. ▶ Nationale und regionale Vorschriften, technische Regeln und Richtlinien beachten. ▶ Ausgeführte Arbeiten dokumentieren. Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) -
Seite 3: H Bestimmungsgemäße Verwendung
Weisen Sie den Betreiber bei der Übergabe in die Be- dienung und die Betriebsbedingungen der Solaranla- ge ein. ▶ Bedienung erklären – dabei besonders auf alle si- cherheitsrelevanten Handlungen eingehen. Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) -
Seite 4: Angaben Zum Produkt
Tab. 3 Widerstandswerte Kollektortemperaturfühler NTC20K Produktdaten zum Energieverbrauch Ausführliche Informationen zum Energieverbrauch finden Sie auf unse- rer Internetseite. Zubehör Eine vollständige Übersicht aller lieferbaren Zubehöre finden Sie in un- serem Gesamtkatalog. Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) -
Seite 5: Lieferumfang
Stockschrauben-Set 1) Je Kollektorreihe 2) Für 2 Kollektoren: 1254 mm lang, für 3 Kollektoren: 1874 mm lang 3) Für Fassade oder liegende Montage (optional) Tab. 4 Anzahl Bauteile je Set Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) -
Seite 6: Bauteile Und Technische Dokumente
Solarstation mit Ausdehnungsgefäß, Temperatur- und Sicher- 6720816963-35.1ST heitseinrichtungen Bild 5 Kollektor mit in der Verpackung liegende Bauteile Solarspeicher Solarregler Bauteil Stück Zwischenblech Hydraulischer Steckverbinder Klammer Tab. 6 Bauteile in der Verpackung (Verbindungs-Set) Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) -
Seite 7: Vorschriften
Wenn der Kollektor und das Montagematerial längere Zeit der Sonnen- strahlung ausgesetzt werden, können sie sehr heiß werden. ▶ Persönliche Schutzausrüstung tragen. ▶ Kollektor und Montagematerial vor Sonnenstrahlung schützen. Der Transportschutz des Kollektors enthält wichtige Bauteile! Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) -
Seite 8: Voraussetzungen Für Die Installation
Nebengebäude, Bäume etc. vermeiden. – Hydraulischen Anschluss an die Rohrleitung beachten. – Platzbedarf auf dem Dach berücksichtigen. – Höhensprünge vermeiden. – Kollektortreihe auf geneigten Dächern parallel zum First ausrich- ten. Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) -
Seite 9: Anordnung Der Kollektoren
6720816963-05.1ST Bild 9 Kollektoranordnung bei Höhensprüngen Zusätzliche Last durch abrutschenden Schnee normale Last Höhensprung Dachneigung 6720816962-27.1ST Länge der zusätzlichen Belastung Bild 12 Maximal 14 Kollektoren, wechselseitiger Anschluss (1 Reihe) Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) -
Seite 10: Anstellwinkel Der Kollektoren
Neigungswinkel der Kollektorstütze bestimmt. 6720816962-13.1ST Bild 15 Maximal 14 Kollektoren je Reihe (Parallelschaltung) nach Ti- chelmann Absperrventil für Druckbefüllung (jede Kollektorreihe separat) 6720816963-06.1ST Bild 18 Anstellwinkel der Kollektoren [] Anstellwinkel Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) -
Seite 11: Platzbedarf Auf Dem Dach
▶ Damit keine Verschattungen auftreten, bei mehrreihigen Feldern den Abstand X einhalten. Bild 21 Bei Maß a ist der größere Wert maßgebend; bei [b] ist der klei- nere Wert maßgebend (Anstellwinkel Kollektoren 25°-50°) Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) -
Seite 12: Blitzschutz
7,02 m 1,36 m 4,50 m 7,65 m 1,99 m 5,13 m 8,28 m 2,62 m 5,79 m 8,91 m 3,25 m 6,39 m Tab. 9 Maß A, Anzahl der Kollektoren Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) -
Seite 13: Montage Der Kollektorstützen
2. Teleskopschienen an gewählten Löchern mit Schraube M8 × 20 be- festigen. 6720816963.10-1.ST Bild 29 Grundausführung für 2 Kollektoren und Erweiterung für 2 Kol- lektoren (Maße in mm) 0010017128-01 Bild 26 Teleskopschienen montieren Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) -
Seite 14: Kollektorstützen Auf Flachdach Montieren
▶ Sicherstellen, dass durch die Befestigung die Solaranlage stabilisiert Kapitel 7.3 "Abstände der Kollektorstützen"). und das Dach nicht beschädigt wird. ▶ Bohrungen des unteren Profils [2] auf die Doppel-T-Träger [3] über- tragen und Löcher bohren. Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) - Seite 15 Bild 33 Kollektorstützen mit Beschwerungswannen Seilsicherung ▶ Eine Seilsicherung gemäß Tabelle Seite 14 berücksichtigen. ▶ Jede Kollektorstütze bauseits mit einem Drahtseil [1] nach hinten an der Schraube des unteren Profils befestigen. ▶ Beschwerungswannen einsetzen. Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02)
-
Seite 16: Fassadenmontage
▶ Stockschrauben [7] mit Unterlegscheibe [5], Mutter [4] und Halte- bock [3] in die Fassade schrauben. Bei Bedarf Dichtscheibe [6] ver- wenden. 6720816963-08.2ST Bild 36 Profilschienen mit dem Stockschrauben-Set montieren Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) -
Seite 17: Liegende Montage
Befestigung mit Stockschrauben-Set ▶ Abstände der Stockschrauben auf die Beschwerung (z. B. Betonplat- ten) übertragen ( Bild 35). ▶ Für die Stockschrauben M12 und die Dachbeschaffenheit geeignete Dübel verwenden (bauseits). Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) -
Seite 18: Montage Der Waagerechten Profilschienen
▶ Profilschienen waagerecht und im angegebenen Abstand ausrichten. Wasserwaage benutzen. ▶ Obere und untere Profilschienen seitlich in einer Flucht zueinander ausrichten. ▶ Rechtwinkligkeit prüfen. Diagonale messen oder z. B. eine Dachlatte an die Enden der Profilschienen legen. Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) -
Seite 19: Montage Der Kollektoren
Bild 46 Kollektor in Abrutschsicherung gleiten lassen click HINWEIS Glasbruch durch verdrehten Niederhalter. Damit der Niederhalter nicht verdreht: ▶ Niederhalter beim Einschrauben festhalten/gegenhalten. click 6720816963.20-1.ST Bild 44 Kollektorspanner montieren Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) - Seite 20 Doppelseitigen Kollektorspanner einlegen ▶ Doppelseitigen Kollektorspanner auf die Profilschienen legen und an den Kollektor schieben. 6720816962-23.1ST 6720816962-23.1ST Bild 51 Ersten und zweiten Kollektor miteinander verbinden 6720816963.22-1.ST Bild 49 Doppelseitigen Kollektorspanner einlegen Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02)
-
Seite 21: Kollektortemperaturfühler Vorbereiten
Bild 54 Kollektortemperaturfühler vorsichtig herausziehen Vorlauf linke Seite: Kollektortemperaturfühler bis zur roten Mar- kierung herausziehen und durch die Aussparung führen (erst dann den 2. Kollektor montieren) 6720816963-25.1ST 6720816963-25.1ST Bild 53 Kollektorspanner montieren Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) -
Seite 22: Hydraulischer Anschluss
Verletzungsgefahr durch ungesicherte Kappen. ▶ Sicherstellen, dass jede Kappe mit einer Klammer gesichert ist. ▶ Transportschutz (rot, blau) von den Kollektoranschlüssen entfernen. 1. Kappen mit den O-Ringen auf den Kollektoranschluss schieben. Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) -
Seite 23: Abschlussarbeiten
[1]. ▶ Zwischenspiegel zwischen den Kollektoren einlegen. Die Seite mit 3. 3. der Aussparung ist unten. 6720816963.31-1.ST Bild 59 Zwischenblech und Endkappe montieren 6720816963-26.2ST 6720816963-26.2ST Bild 57 Zwischenspiegel einlegen Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) - Seite 24 ▶ Rohrleitungen im Außenbereich mit UV-, wetter- und hochtempera- turbeständigem Material (150 °C) dämmen. ▶ Rohrleitungen im Innenbereich mit hochtemperaturbeständigem Ma- terial (150 °C) dämmen. ▶ Dämmungen bei Bedarf vor Vogelfraß schützen. ▶ Örtliche Beanspruchungen beachten. Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02)
-
Seite 25: Wartung, Inspektion
Sichtprüfung der Glasröhren. Reinigung bei starker Ver- schmutzung. Sichtprüfung der Entwässerungslöcher im Kollektorprofil. Reinigung, wenn kein Wasser abfließen kann. Bemerkungen: Firmenstempel / Datum / Unterschrift Tab. 14 Inbetriebnahme-, Inspektions- und Wartungsarbeiten Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) -
Seite 26: Umweltschutz, Außerbetriebnahme, Entsorgung
Elektronik-Altgeräten wenden Sie sich bitte an die zuständigen Behörden vor Ort, an Ihr Abfallentsorgungsunternehmen oder an den Händler, bei dem Sie das Produkt gekauft haben. Weitere Informationen finden Sie hier: www.weee.bosch-thermotechnology.com/ Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) -
Seite 27: Datenschutzhinweise
Situation ergeben, oder zu Zwecken der Direktwerbung jederzeit zu widersprechen. Zur Wahrnehmung Ihrer Rechte kontaktie- ren Sie uns bitte unter [DE] privacy.ttde@bosch.com, [AT] DPO@bosch.com, [LU] DPO@bosch.com. Für weitere Informationen folgen Sie bitte dem QR-Code. Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02) - Seite 28 DEUTSCHLAND ÖSTERREICH SCHWEIZ Bosch Thermotechnik GmbH Robert Bosch AG Vertrieb Postfach 1309 Geschäftsbereich Thermotechnik Meier Tobler AG D-73243 Wernau Göllnergasse 15-17 Feldstrasse 11 www.bosch-einfach-heizen.de A-1030 Wien CH-6244 Nebikon Betreuung Fachhandwerk Allgemeine Anfragen: +43 1 79 722 8391 Tel.: +41 44 806 41 41...
