Inhaltszusammenfassung für Bosch B-sol100-2

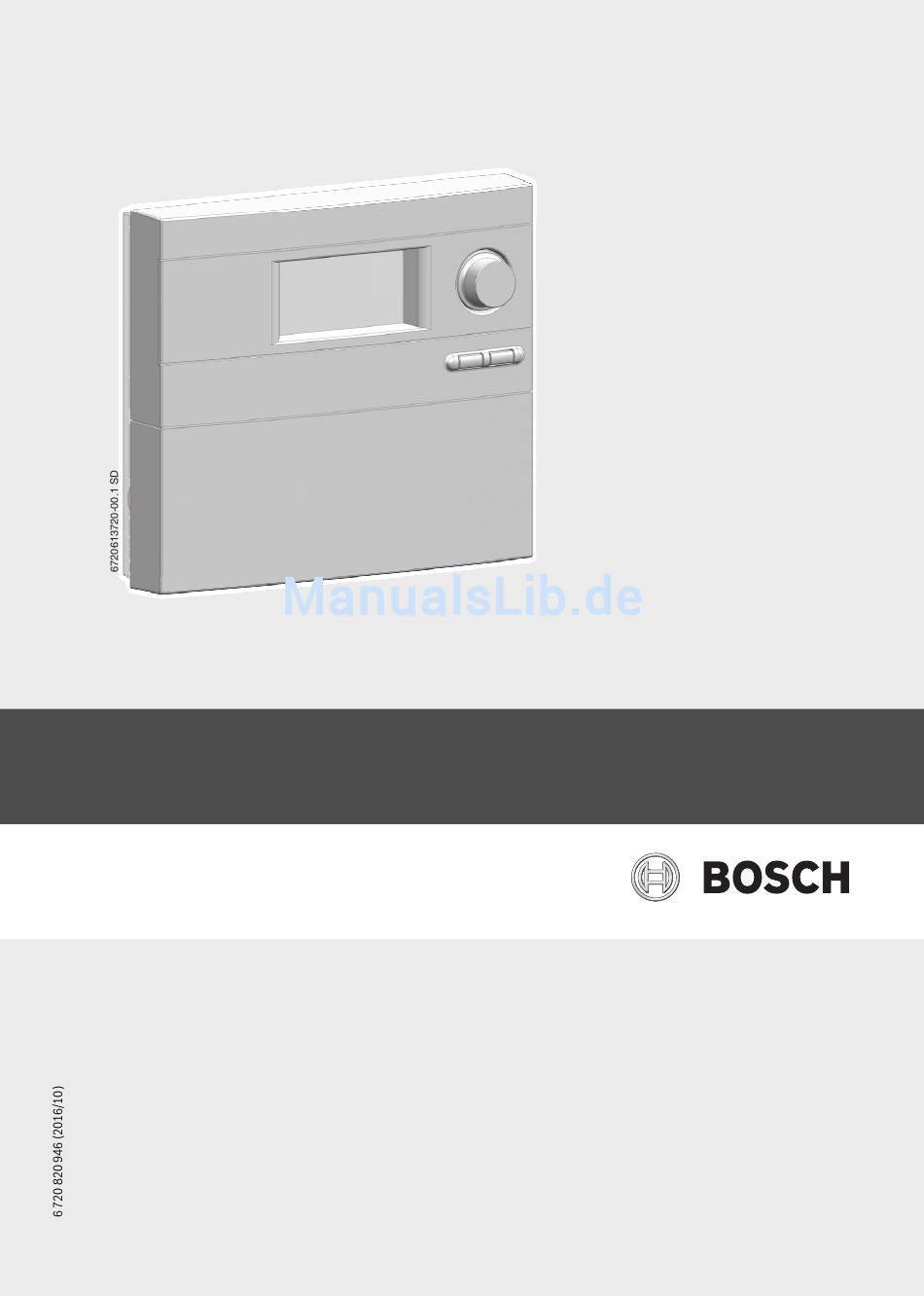

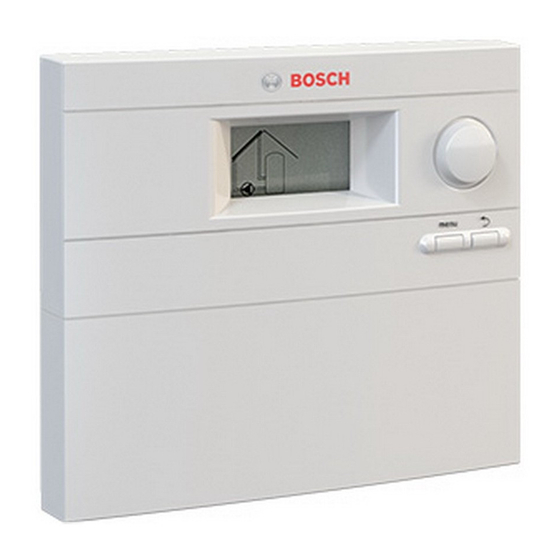

- Seite 1 Solarregler B-sol100-2 Installationsanleitung und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
▶ Nationale und regionale Vorschriften, technische Regeln und Richtlinien beachten. ▶ Ausgeführte Arbeiten dokumentieren. Umweltschutz/Entsorgung ....19 6 720 820 946 (2016/10) B-sol100-2... -
Seite 3: Sicherheit Elektrischer Geräte Für Den Hausgebrauch Und Ähnliche Zwecke
▶ Darauf hinweisen, dass Umbau oder Instandsetzungen nur von einem zugelassenen Fachbetrieb ausgeführt werden dürfen. ▶ Auf die Notwendigkeit von Inspektion und Wartung für den sicheren und umweltverträglichen Betrieb hinweisen. ▶ Installations- und Bedienungsanleitungen zur Aufbewah- rung an den Betreiber übergeben. B-sol100-2 6 720 820 946 (2016/10) -
Seite 4: Angaben Zum Produkt
4 | Angaben zum Produkt Anlagenschema Solaranlage Angaben zum Produkt Lieferumfang 7747006071.06-1.SD 7747006071.06-1.SD Bild 1 Regler B-sol100-2 mit Temperaturfühlern • Regler B-sol100-2 • Kollektortemperaturfühler NTC 20K • Speichertemperaturfühler NTC 12K • Netzanschlussleitung (wenn in Solarstation eingebaut) • Befestigungsmaterial und Zugentlastungsschellen (bei 6720812460-01.1ST... -
Seite 5: Technische Daten
Angaben zum Produkt | 5 vom Wärmeträgermedium auf das Trink- oder Heizwasser über- trägt. Technische Daten Regler B-sol100-2 Eigenverbrauch Schutzart IP20 / DIN 40050 Anschlussspannung 230 V AC, 50 Hz Betriebsstrom : 1,1 A max. Stromaufnahme am 1,1 A (Nur 1 Pumpe anschlie- Pumpenausgang ßen!) -
Seite 6: Energieeffizienz
▶ Örtliche Bestimmungen und Vorschriften des zuständigen ten entsprechen den Anforderungen der EU-Verordnungen Nr. Elektrizitätsversorgungsunternehmens (EVU). 811/2013 und 812/2013. ▶ Gewerbliche und feuerpolizeiliche Bestimmungen und Vor- schriften. Regler B-sol100-2 ▶ Landesspezifische Normen und Richtlinien beachten. Leistungsaufnahme im Bereitschaftszu- 1,00 W stand (Standby) Tab. 6 Produktdaten zur Energieeffizienz EG-Konformitätserklärung... -
Seite 7: Installation (Nur Für Den Fachmann)
▶ Regler ausrichten und an den unteren Befestigungslöchern digung des Gehäuses durch unsachgemäße links und rechts festschrauben. Montage. ▶ Gehäuserückwand nicht als Bohrschab- lone verwenden. 5 mm 6720812460-07.1 ST Bild 6 Wandinstallation des Reglers [1] Oberes Befestigungsloch [2] Untere Befestigungslöcher B-sol100-2 6 720 820 946 (2016/10) -
Seite 8: Elektrischer Anschluss
▶ Kabel mit der entsprechenden Zugentlastung sichern [2]. Die Zugentlastung kann auch gedreht montiert werden [1]. 6720812460-06.1 ST Bild 7 Durchführung und Befestigung der Kabel [1] Zugentlastung gedreht [2] Zugentlastung [3] Kabeldurchführung von unten [4] Kabeldurchführung von hinten 6 720 820 946 (2016/10) B-sol100-2... -
Seite 9: Kabel Anschließen
[2] Temperaturfühler T2 für Temperaturanzeige und Regel- wert Speicher unten [3] Temperaturfühler T3 für Temperaturanzeige Speicher mitte/oben (optionales Zubehör) [4] Drehzahlregelung Pumpe (1 = PWM braun, 2 = Masse blau) [5] Sicherung 1,6 AT [6] Pumpe (max. 1,1 A) B-sol100-2 6 720 820 946 (2016/10) -
Seite 10: Bedienung
[1] Display [6] Anzeige für Temperaturwerte, Betriebsstunden usw. [2] Drehknopf [7] Anzeige für „Speichermaximaltemperatur erreicht“ [3] Zurück-Taste [8] Animierter Solarkreislauf [4] Menü-Taste [9] Anzeige für „Kollektorminimaltemperatur oder -maximal- [5] Symbol für Temperaturfühler temperatur erreicht“ 6 720 820 946 (2016/10) B-sol100-2... -
Seite 11: Betriebsarten
/ max Bei Überschreiten der Kollektormaximaltemperatur wird die Pumpe abgeschaltet. 100-140 °C Bei Unterschreiten der Kollektorminimaltemperatur (20 °C) läuft die Pumpe auch [120 °C] dann nicht an, wenn die übrigen Einschaltbedingungen gegeben sind. Tab. 7 B-sol100-2 6 720 820 946 (2016/10) -
Seite 12: Grundeinstellungen
Sobald die Ausschalttemperaturdifferenz erreicht ist, wird die Pumpe ausgeschaltet. Grundeinstellungen Alle Funktionen und Parameter werden auf Grundeinstellung zurückgesetzt (außer Betriebsstunden). Nach dem Reset müssen alle Parameter überprüft und ggf. neu eingestellt werden. Tab. 8 6 720 820 946 (2016/10) B-sol100-2... -
Seite 13: Expertenmenü (Nur Für Den Fachmann)
Wenn die Kollektortemperatur bei aktivierter Südeuropa-Funktion über den ein- 6-10 °C gestellten Wert steigt, wird die Pumpe ausgeschaltet. [7 °C] Der Wert kann nur in Abhängigkeit von der Einschalttemperatur Südeuropa- Funktion eingestellt werden (Mindestdifferenz = 2 K). Tab. 9 Funktionen im Expertenmenü B-sol100-2 6 720 820 946 (2016/10) -
Seite 14: Inbetriebnahme (Nur Für Den Fachmann)
Betriebsart. Um ein unerwünschtes Anlaufen der Pumpe nach Anlegen der Stromversorgung zu ver- meiden, ist am Regler werkseitig manueller Betrieb „off“ eingestellt. ▶ Regler für Normalbetrieb auf „Auto“ stel- len ( Kapitel 5.5). 6 720 820 946 (2016/10) B-sol100-2... -
Seite 15: Störungen
Möglicherweise Kollektoranschlüsse Vor- und Rücklaufrohr prüfen. (Rücklauf, Vorlauf) vertauscht. Tab. 10 Mögliche Störungen mit Display-Anzeige Fühlerstörungen werden nach Behebung der Ursache nicht mehr angezeigt. menu ▶ Bei anderen Störungen: Taste drücken, um die Störungsanzeige auszuschalten. B-sol100-2 6 720 820 946 (2016/10) -
Seite 16: Störungen Ohne Display-Anzeige
Zu kaltes Trinkwasser (oder zu geringe warme Trinkwassermenge). Warmwassertemperaturregler am Heizge- Temperatureinstellung nach zugehöriger Be- rät, am Heizungsregler oder am Warmwas- dienungsanleitung einstellen (max. 60 °C). sermischer ist zu niedrig eingestellt. Tab. 11 Mögliche Störungen ohne Display-Anzeige 6 720 820 946 (2016/10) B-sol100-2... -
Seite 17: Hinweise Für Den Bediener
Betriebsstunden kontrollieren. Tragen Sie die Werte in das Protokoll auf Seite 18 ein (auch als Kopiervorlage). Das ausgefüllte Protokoll kann dem Fach- mann helfen, die Solaranlage zu kontrollie- ren und zu warten. B-sol100-2 6 720 820 946 (2016/10) -
Seite 18: Protokoll Für Den Bediener
Solarer Solarer Betriebsstunden 2=heiter Vorlauf, Rücklauf, Kollektor Speicher Betriebsdruck und/oder Wärme- 3=bewölkt rot, in °C blau, in °C ( °C) unten ( °C) in bar menge in kWh 4=bedeckt Tab. 12 Protokollvorlage für Solaranlagenwerte 6 720 820 946 (2016/10) B-sol100-2... -
Seite 19: Umweltschutz/Entsorgung
Umweltschutz/Entsorgung | 19 Umweltschutz/Entsorgung Umweltschutz ist ein Unternehmensgrundsatz der Bosch Grup- Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftlicher Gesichtspunkte bestmögliche Technik und Materialien ein.
