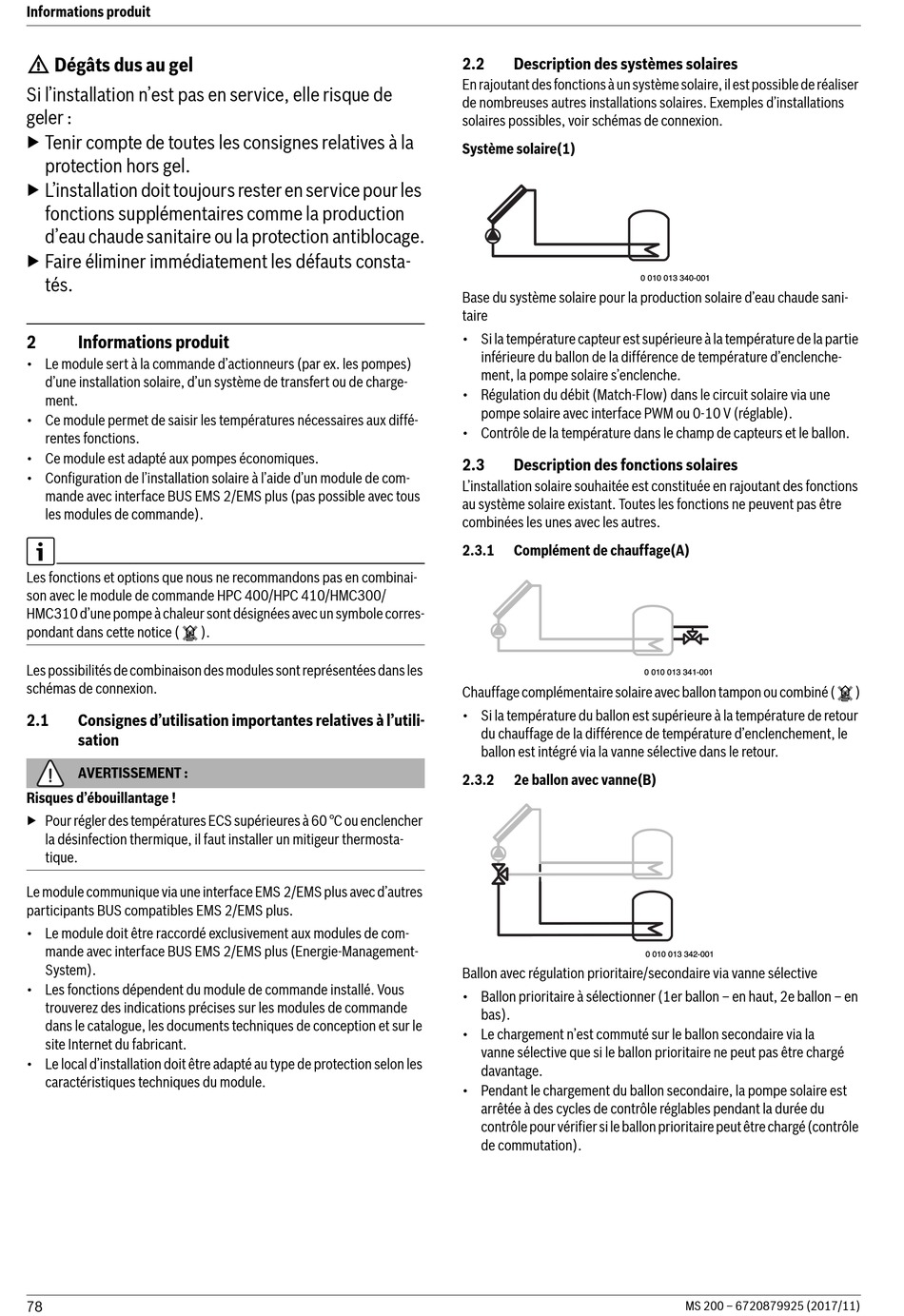

Informations produit

H Dégâts dus au gel
Si l'installation n'est pas en service, elle risque de
geler :
▶ Tenir compte de toutes les consignes relatives à la
protection hors gel.
▶ L'installation doit toujours rester en service pour les
fonctions supplémentaires comme la production
d'eau chaude sanitaire ou la protection antiblocage.
▶ Faire éliminer immédiatement les défauts consta-
tés.
2 Informations produit
• Le module sert à la commande d'actionneurs (par ex. les pompes)
d'une installation solaire, d'un système de transfert ou de charge-
ment.
• Ce module permet de saisir les températures nécessaires aux diffé-
rentes fonctions.
• Ce module est adapté aux pompes économiques.
• Configuration de l'installation solaire à l'aide d'un module de com-
mande avec interface BUS EMS 2/EMS plus (pas possible avec tous
les modules de commande).
Les fonctions et options que nous ne recommandons pas en combinai-
son avec le module de commande HPC 400/HPC 410/HMC300/
HMC310 d'une pompe à chaleur sont désignées avec un symbole corres-
pondant dans cette notice (
Les possibilités de combinaison des modules sont représentées dans les
schémas de connexion.
2.1 Consignes d'utilisation importantes relatives à l'utili-
sation
AVERTISSEMENT :
Risques d'ébouillantage !
▶ Pour régler des températures ECS supérieures à 60 °C ou enclencher
la désinfection thermique, il faut installer un mitigeur thermosta-
tique.
Le module communique via une interface EMS 2/EMS plus avec d'autres
participants BUS compatibles EMS 2/EMS plus.
• Le module doit être raccordé exclusivement aux modules de com-
mande avec interface BUS EMS 2/EMS plus (Energie-Management-
System).
• Les fonctions dépendent du module de commande installé. Vous
trouverez des indications précises sur les modules de commande
dans le catalogue, les documents techniques de conception et sur le
site Internet du fabricant.
• Le local d'installation doit être adapté au type de protection selon les
caractéristiques techniques du module.
78
).
2.2 Description des systèmes solaires
En rajoutant des fonctions à un système solaire, il est possible de réaliser
de nombreuses autres installations solaires. Exemples d'installations
solaires possibles, voir schémas de connexion.
Système solaire(1)
Base du système solaire pour la production solaire d'eau chaude sani-
taire
• Si la température capteur est supérieure à la température de la partie
inférieure du ballon de la différence de température d'enclenche-
ment, la pompe solaire s'enclenche.
• Régulation du débit (Match-Flow) dans le circuit solaire via une
pompe solaire avec interface PWM ou 0-10 V (réglable).
• Contrôle de la température dans le champ de capteurs et le ballon.
2.3

Description des fonctions solaires

L'installation solaire souhaitée est constituée en rajoutant des fonctions
au système solaire existant. Toutes les fonctions ne peuvent pas être
combinées les unes avec les autres.
2.3.1 Complément de chauffage(A)
Chauffage complémentaire solaire avec ballon tampon ou combiné (
• Si la température du ballon est supérieure à la température de retour
du chauffage de la différence de température d'enclenchement, le
ballon est intégré via la vanne sélective dans le retour.
2.3.2

2e ballon avec vanne(B)

Ballon avec régulation prioritaire/secondaire via vanne sélective
• Ballon prioritaire à sélectionner (1er ballon – en haut, 2e ballon – en
bas).
• Le chargement n'est commuté sur le ballon secondaire via la
vanne sélective que si le ballon prioritaire ne peut pas être chargé
davantage.
• Pendant le chargement du ballon secondaire, la pompe solaire est
arrêtée à des cycles de contrôle réglables pendant la durée du
contrôle pour vérifier si le ballon prioritaire peut être chargé (contrôle
de commutation).
0 010 013 340-001
0 010 013 341-001
0 010 013 342-001
