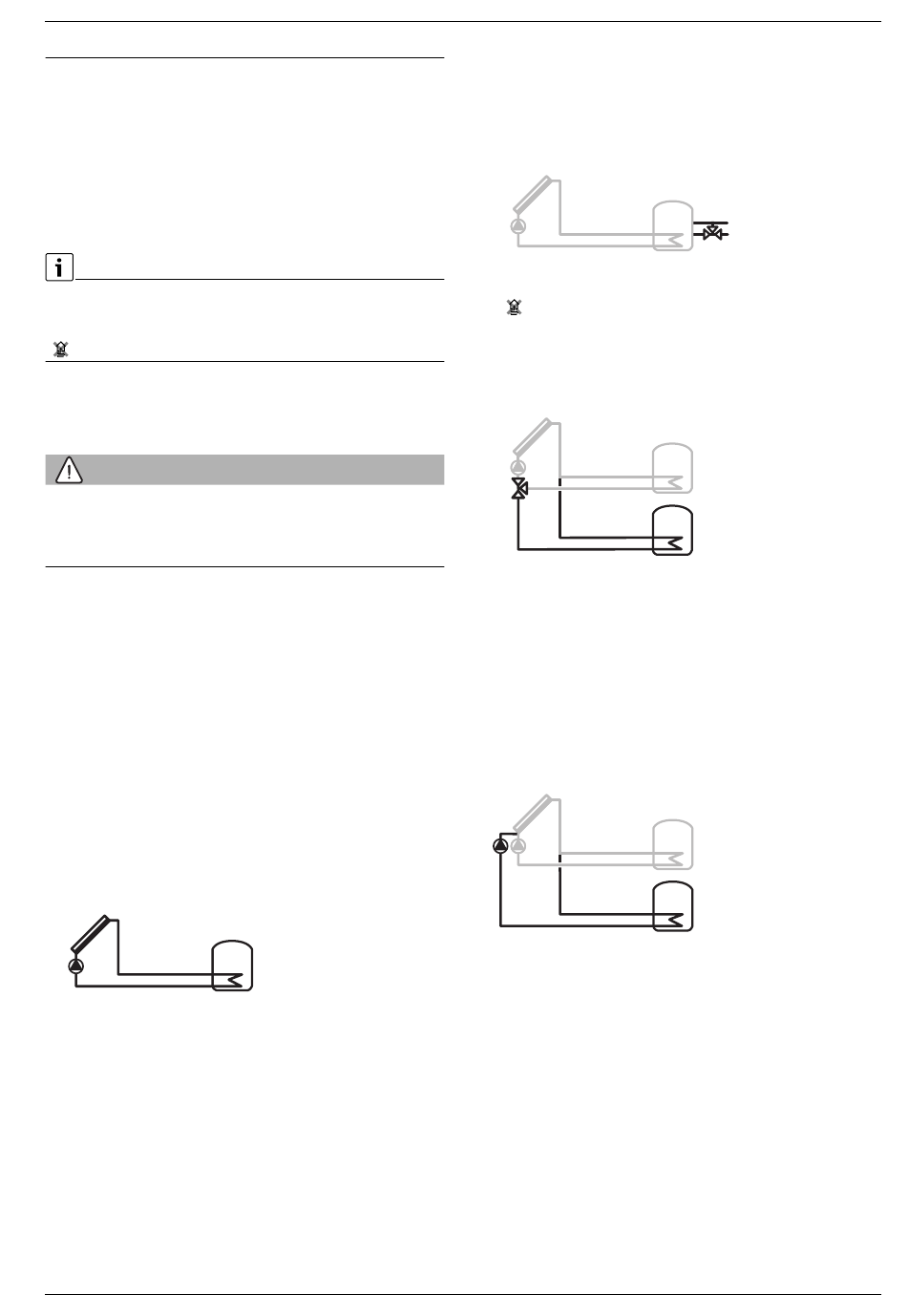

Gegevens betreffende het product

• De module is bedoeld voor het aansturen van de actoren (bijvoor-
beeld pompen) van een solarinstallatie, circulatie- of laadsysteem.
• De module is bedoeld voor de registratie van de voor de werking be-
nodigde temperaturen.
• De module is geschikt voor energiezuinige pompen.
• Configuratie van de solarinstallatie met een bedieningseenheid met
BUS-interface EMS 2/EMS plus (niet met alle bedieningseenheden
mogelijk).
Functies en menupunten, die in combinatie met de bedieningseenheid
HPC 400/HPC 410/HMC300/HMC310 van een warmtepomp niet wor-
den aangeraden, zijn in deze handleiding van een bijbehorend symbool
( ) voorzien.
De combinatiemogelijkheden van de module zijn te vinden in de aansluit-
schema's.
2.1

Belangrijke adviezen voor het gebruik

WAARSCHUWING:
Gevaar voor verbranding!
▶ Installeer een thermostatische warmwatermengkraan wanneer
warmwatertemperaturen boven 60 °C zijn ingesteld of de thermische
desinfectie is ingeschakeld.
De module communiceert via een EMS 2/EMS plus-interface met andere
EMS 2/EMS plus-compatibele BUS-deelnemers.
• De module mag uitsluitend op bedieningseenheden met BUS-inter-
face EMS 2/EMS plus plus (Energie-Management-Systeem) worden
aangesloten.
• De functionaliteit is afhankelijk van de geïnstalleerde bedieningseen-
heid. Meer informatie over de bedieningseenheden vindt u in de ca-
talogus, de planningsdocumenten en de website van de fabrikant.
• De opstellingsruimte moet voor de beschermingklasse conform de
technische gegevens van de module geschikt zijn.
2.2

Beschrijving van de solarsystemen

Door de uitbreiding van een solarsysteem met extra functies kan een
groot aantal solarinstallaties worden gerealiseerd. Voorbeelden voor
mogelijke solarinstallaties vindt u bij de aansluitschema's.
Zonnesysteem (1)
Basissolarsysteem voor solarwarmwaterbereiding
• Wanneer de collectortemperatuur met het inschakeltemperatuurver-
schil hoger is dan de temperatuur aan de boiler onder, wordt de solar-
pomp ingeschakeld.
• Regeling van het debiet (Match-Flow) in het solarciruit via een solar-
pomp met PWM- of 0-10 V-interface (instelbaar).
• Bewaking van de temperatuur in het collectorveld en in de boiler.
MS 200 – 6720879925 (2017/11)
0 010 013 340-001
2.3

Beschrijving van de solarfuncties

Door het toevoegen van functies aan het solarsysteem wordt de gewens-
te solarinstallatie samengesteld. Niet alle functies kunnen onderling wor-
den gecombineerd.
2.3.1

cv-ondersteuning (A)

Verwarmingsondersteuning door solarsysteem met buffer- of combiboi-
ler ( )
• Wanneer de boilertemperatuur met het inschakeltemperatuurver-
schil hoger is dan de retourtemperatuur van de verwarming, wordt de
boiler via het 3-wegventiel in de retour opgenomen.
2.3.2

2de boiler met ventiel (B)

Boiler met voorrangs-/secundaire regeling via 3-wegventiel
• Voorrangsboiler instelbaar (1e boiler – boven, 2e boiler – onder).
• Alleen wanneer de voorrangboiler niet verder kan worden opge-
warmd, wordt via het 3-wegventiel de boilerlading naar de secundai-
re boiler omgeschakeld.
• Terwijl de secundaire boiler wordt opgewarmd, wordt de solarpomp
met instelbare testintervallen gedurende de testperiode uitgescha-
keld, om te controleren, of de voorrangboiler kan worden opge-
warmd (omschakelcontrole).
2.3.3

2de boiler met pomp (C)

2e boiler met voorrangs-/secundaire regeling via 2e pomp
Werking als 2de boiler met ventiel (B), maar de voorrangs-/secundair
omschakeling vindt niet plaats via een 3-wegventiel, maar via de 2 solar-
pompen.
De functie 2de collectorveld (G) kan niet met deze functie worden ge-
combineerd.
Gegevens betreffende het product
0 010 013 341-001
0 010 013 342-001
0 010 013 343-001
