Bosch AGS5 T2 MS100 Installations- Und Wartungsanleitung Für Den Fachmann

Bosch AGS5 T2 MS100 Installations- Und Wartungsanleitung Für Den Fachmann

Solarstation
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
AGS5 T2 MS100
da
Solstation
de
Solarstation
Installations- og vedligeholdelsesvejledning til installatøren . . . . . . . . . . . . . . . . . . . . . 2
Installations- und Wartungsanleitung für den Fachmann . . . . . . . . . . . . . . . . . . . . . . . 16

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch AGS5 T2 MS100

Inhaltszusammenfassung für Bosch AGS5 T2 MS100

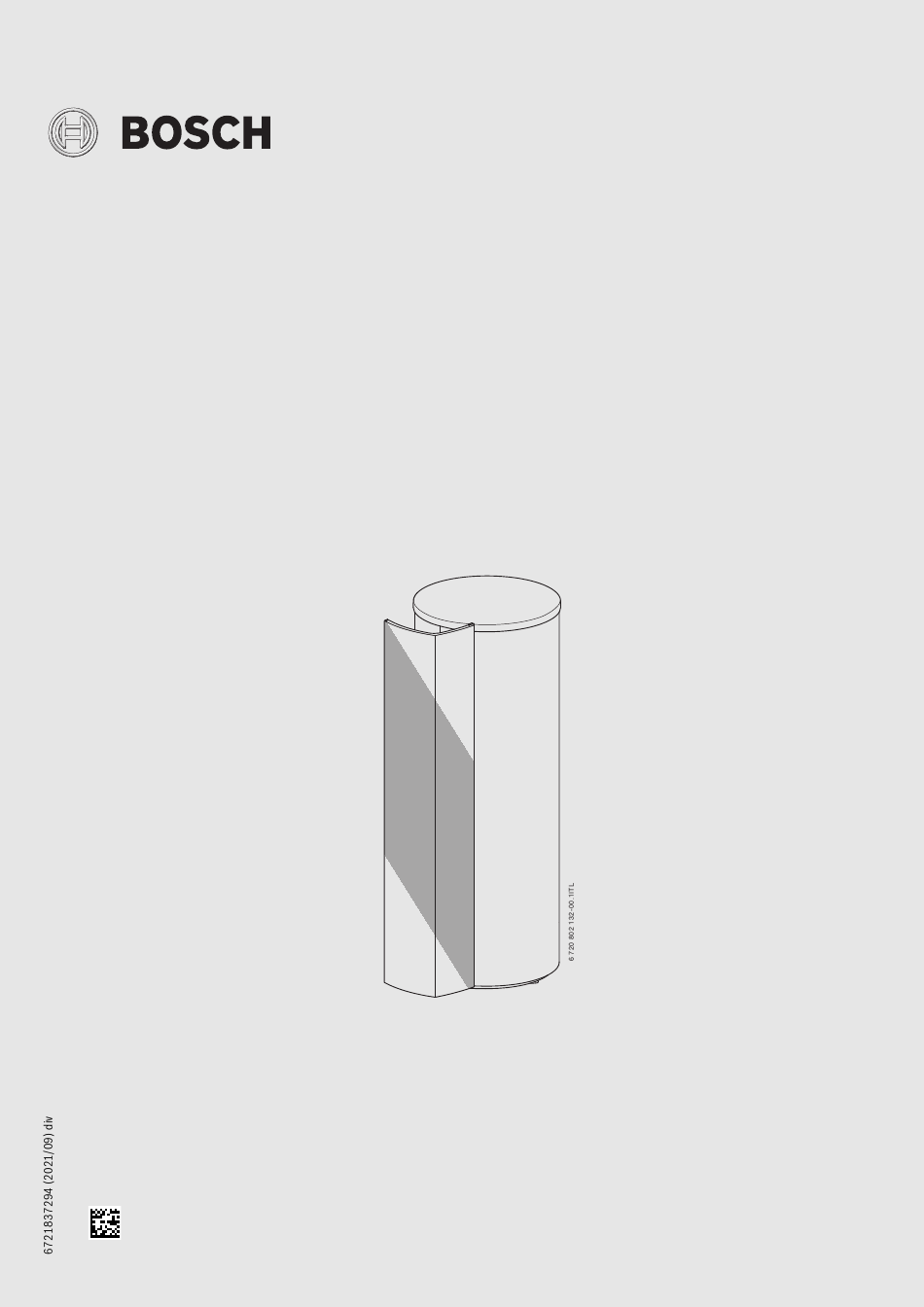

  • Seite 1 AGS5 T2 MS100 Solstation Installations- og vedligeholdelsesvejledning til installatøren ..... 2 Solarstation Installations- und Wartungsanleitung für den Fachmann ..... . . 16...

  • Seite 2: Inhaltsverzeichnis

    150 °C. Bemærkning om databeskyttelse ..... . 15 AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 3: Oplysninger Om Produktet

    Produktbeskrivelse elektroteknik. Anvisningerne i alle vejledninger skal AGS5 T2 MS100 er en formonteret solfangerstation med design-kabinet og solvarmestyring MS100. følges. Hvis anvisningerne ikke overholdes, kan det ▶ Solfangerstation på beholderen ( fig. 1, side 30) forårsage materielle skader og/eller personskader,...

  • Seite 4: Komponenter Og Tekniske Dokumenter

    Tab. 4 gør det muligt at foretage en skønsmæssig beregning. Isolering af rørledninger  Fig. 9, side 31 ▶ Vælg om nødvendigt en rørledning med større diameter når der er mange ekstra modstande (bøjninger, armaturer osv.). 1) Alternativ solvarme-dobbeltrør af kobber DN15/18/22 AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 5: Installation Af Solfangerstationen

    BEMÆRK Materielle skader på beholderbeklædningen på grund af for dybt borede huller! ▶ Må kun bores gennem beklædningen med en tykkelse på 1 mm. AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 6: Montering Af Forkoblingsbeholder Ved Solfangere Af Vakuumrør (Tilbehør)

    Opsamlingsbeholderen (dunk) kan evt. stilles ind i pumpestationen for- Ekspansionsbeholder (ikke standard i Topline 35 & 42) neden. Opsamlingsbeholdere leveres i forskellige størrelser som tilbe- Rillerør af rustfrit stål fra tilslutningssættet (tilbehør) hør. Vinkel (tilbehør tilslutningssæt) Sikkerhedsventil AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 7: Montering Af Temperaturføler

    Ved parallelkoblede solfangere skal hver enkelt solfanger skylles. inden for det angivne temperaturområde, beskytter mod frostskader og giver høj dampsikkerhed. ▶ Montér glykol- og temperaturbestandige afspærringsarmaturer (på stedet) [1] i forvejen ( fig. 19, side 33). AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 8: Påfyldning Af Solvarmeanlægget Og Luftfri Skylning

    = 1,7 bar = 3,0 bar – 3 °C (8 %) – 8 °C Tab. 9 Bestemmelse af frostsikringstemperatur 1) En meter højdeforskel (mellem solfangerfelt og solfangerstation) svarer til 0,1 bar. Tab. 8 Eksempel: solfangerafhængigt driftstryk AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 9: Korrektion Af Frostsikring

    • Hvis solvarmepumpen er omdrejningstalsstyret, bestemmer styrin- gen gennemstrømningsmængden efter driftsbetingelserne. Hvis du vil indstille gennemstrømningsmængden: 1. Udfør forarbejdet ( kapitel 5.4.1) 2. Kontrollér gennemstrømningsmængden ( kapitel 5.4.2) 3. Indstil gennemstrømningsmængden ( kapitel 5.4.3) AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 10: Indstilling Af Gennemstrømningsmængde

    ▶ Sæt beklædningen på siden af pumpestationen, og hæv den en smule ved enden. ( fig. 29, side 34). Beklædningen fastgøres med kroge. ▶ Læg dækslet på beholderen. For at tømme pumpestationen: ▶ Løsn slangen under pumpen, og tøm indholdet ud i beholderen. AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 11: Opstarts-, Kontrol- Og Serviceprotokoller

    Fortryk ekspansionsbeholder (ubelastet): Sikkerhedsventil-type: Sikkerhedsventil-reaktionstryk: Regulerings-type: Antal forbrugere (beholder, svømmebassin etc.): Beholder 1 type og indhold: Beholder 1 indhold varmeveksler: Beholder 2 type og indhold: Beholder 2 indhold varmeveksler: Øvrigt: Tab. 14 Generelle informationer om solvarmeanlægget AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 12: Opstarts-, Kontrol- Og Serviceprotokoller

    _____ °C kontrolleret og indskrevet? Er beholderens maksimumtemperatur T for solvarmebeholder 2 _____ °C _____ °C _____ °C _____ °C kontrolleret og indskrevet?     Reguleres der efter den ønskede nominelle temperatur (efteropvarmning)? AGS5 T2 MS100 – 6721837294 (2021/09)
  • Seite 13 Firmastempel / dato / underskrift 1) pH-værdi = indikation af surhedsgraden for en væske; målesticks fås på apoteket eller i servicetasken. 2) Se vejledningen til komponenten. 3) Efter behov. 4) Afhængigt af specifikke anlægsdata. Tab. 15 Opstartsarbejde AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 14: Fejl

    ▶ Kontrollér pumpen, udskift ved behov. Solfangeren med solfangertemperaturføler står i skygge. ▶ Fjern årsagen til skyggen. Byttet om på fremløb og returledning. ▶ Kontrollér rørledningerne, udskift ved behov. Luft i systemet. ▶ Udluft anlægget, og kontrollér rørledningernes fald. AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 15: Bemærkning Om Databeskyttelse

    De kan kontakte vores databeskyttelsesansvarlige ved at kontakte: Data Protection Officer, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart, TYSKLAND. De er til enhver tid berettiget til at modsætte Dem behandlingen af Deres personoplysninger baseret på...

  • Seite 16: Symbolerklärung Und Sicherheitshinweise

    Datenschutzhinweise ....... . 29 AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 17: H Hinweise Für Die Zielgruppe

    Gas- und Wasserinstallationen, Heizungs- und Produktbeschreibung Elektrotechnik. Die Anweisungen in allen Anleitungen Die AGS5 T2 MS100 ist eine vormontierte Solarstation mit Design-Ver- kleidung und Solarregler MS100. müssen eingehalten werden. Bei Nichtbeachten kön- ▶ Solarstation am Speicher ( Bild 1, Seite 30) nen Sachschäden und Personenschäden bis hin zur...

  • Seite 18: Baugruppen Und Technische Dokumente

    Wir empfehlen, die Dimensionierung der Rohrleitungen mit einer Rohr- netzberechnung zu bestimmen. Tab. 4 erlaubt eine überschlägige Ausle- gung. ▶ Bei vielen zusätzlichen Widerständen (Bögen, Armaturen, usw.) bei Bedarf eine Rohrleitung mit größerem Durchmesser wählen. 1) Alternativ Solar-Doppelrohr aus Kuper DN15/18/22 AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 19: Solarstation Installieren

    1. Jeweils 1 mm tiefes Loch mit 8 mm Durchmesser an die 4 markierten Punkte in den Verkleidungsmantel bohren. 2. Vorgebohrte Löcher 10 mm waagerecht einschlitzen. 3. Kunststoffdübel an den markierten Stellen einschrauben (4x). AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 20: Vorschaltgefäß Bei Vakuumröhrenkollektoren Montieren (Zubehör)

     Bild 16, Seite 32 Der Auffangbehälter (Kanister) kann ggf. unten in die Solarstation ge- Ausdehnungsgefäß stellt werden. Auffangbehälter in passender Größe sind als Zubehör er- Edelstahlwellrohr vom Anschluss-Set (Zubehör) hältlich. Winkel (Zubehör Anschluss-Set) Sicherheitsventil AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 21: Temperaturfühler Montieren

    Bei parallel verschalteten Kollektorfeldern muss jedes einzelne Kollek- cheren Betrieb im angegebenen Temperaturbereich, schützt vor Frost- torfeld gespült werden. schäden und bietet eine hohe Dampfsicherheit. ▶ Im Vorfeld glykol- und temperaturbeständige Absperrarmaturen (bauseits) [1] montieren ( Bild 19, Seite 33). AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 22: Solaranlage Befüllen Und Luftfrei Spülen

    (Glykomat oder Refraktometer) zu kontrollieren. HINWEIS Frostschaden! ▶ Alle zwei Jahre prüfen, ob der erforderliche Frostschutz bis mindes- tens -25 °C sichergestellt ist. Glykomate für Kfz-Kühlerflüssigkeiten sind hierfür nicht geeignet. Ein geeignetes Gerät kann separat bestellt werden. AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 23: Frostschutz Korrigieren

    Tab. 12 Durchflussmenge bei 30 - 40 °C im Rücklauf in Abhängigkeit von Die Solarstation mit integriertem Regler enthält eine Hocheffizienzpum- Kollektortyp und -anzahl pe, die über ein Steuersignal moduliert wird und daher keinen Stufen- schalter besitzt. AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 24: Durchflussmenge Einstellen

    Bei Solaranlagen bis 4 Flachkollektoren (oder 3 Vakuumröhrenkollekto- ren) kann es erforderlich sein, den Volumenstrom zu reduzieren. Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns ▶ Am Solarregler Drehzahl auf 100% stellen gleichrangige Ziele.

  • Seite 25: Inbetriebnahme-, Inspektions- Und Wartungsprotokoll

    Vordruck Ausdehnungsgefäß (unbelastet): Sicherheitsventil-Typ: Sicherheitsventil-Ansprechdruck: Regler-Typ: Anzahl Verbraucher (Speicher, Schwimmbad etc.): Speicher 1 Typ und Inhalt: Speicher 1 Inhalt Wärmetauscher: Speicher 2 Typ und Inhalt: Speicher 2 Inhalt Wärmetauscher: Sonstiges: Tab. 14 Allgemeine Angaben zur Solaranlage AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 26: Inbetriebnahme-, Inspektions- Und Wartungsprotokoll

       Sichtprüfung der Rohrleitungsdämmung durchgeführt?     Sichtprüfung der Glasscheiben. Reinigung bei starker Versch- mutzung?     Nachheizung funktionstüchtig? Solarspeicher    Wartung am Solarspeicher durchgeführt? – AGS5 T2 MS100 – 6721837294 (2021/09)
  • Seite 27 Firmenstempel / Datum / Unterschrift 1) pH-Wert = Indikator für den Säuregehalt einer Flüssigkeit; Messstäbchen über Apotheke oder Servicekoffer erhältlich. 2) Siehe Anleitung des Bauteils. 3) Bei Bedarf. 4) Abhängig von spezifischen Anlagedaten. Tab. 15 Inbetriebnahmearbeiten AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 28: Störungen

    ▶ Pumpe prüfen, bei Bedarf tauschen. Verschattung des Kollektors mit Kollektortemperaturfüh- ▶ Verschattung beseitigen. ler. Vorlauf und Rücklauf vertauscht. ▶ Rohrleitungen prüfen, bei Bedarf tauschen. Luft im System. ▶ Anlage entlüften und Rohrleitungen auf Gefälle prüfen. AGS5 T2 MS100 – 6721837294 (2021/09)

  • Seite 29: Datenschutzhinweise

    übermittelt werden. Weitere Informationen werden auf Anfrage bereitgestellt. Sie können sich unter der folgenden Anschrift an unseren Datenschutzbeauftragten wenden: Datenschutzbeauftragter, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Post- fach 30 02 20, 70442 Stuttgart, DEUTSCHLAND. AGS5 T2 MS100 – 6721837294 (2021/09)
  • Seite 30 0010039147-001 6 720 802 132-34.1ITL 0010039149-002 AGS5 T2 MS100 – 6721837294 (2021/09)
  • Seite 31 > 150 °C > 150 °C 6720801165.10-1.ST 6 720 812 329-02.1T 0010039152-002 0010039 -002 AGS5 T2 MS100 – 6721837294 (2021/09)
  • Seite 32 6720801165.01-1.ST AGS5 T2 MS100 – 6721837294 (2021/09)
  • Seite 33 AGS5 T2 MS100 – 6721837294 (2021/09)
  • Seite 34 6 720 802 132-12.2TT 0010039018-01 0010039164-002 AGS5 T2 MS100 – 6721837294 (2021/09)
  • Seite 35 AGS5 T2 MS100 – 6721837294 (2021/09)
  • Seite 36 Bosch Thermotechnik GmbH Junkersstrasse 20-24 D-73249 Wernau www.bosch-thermotechnology.com...
