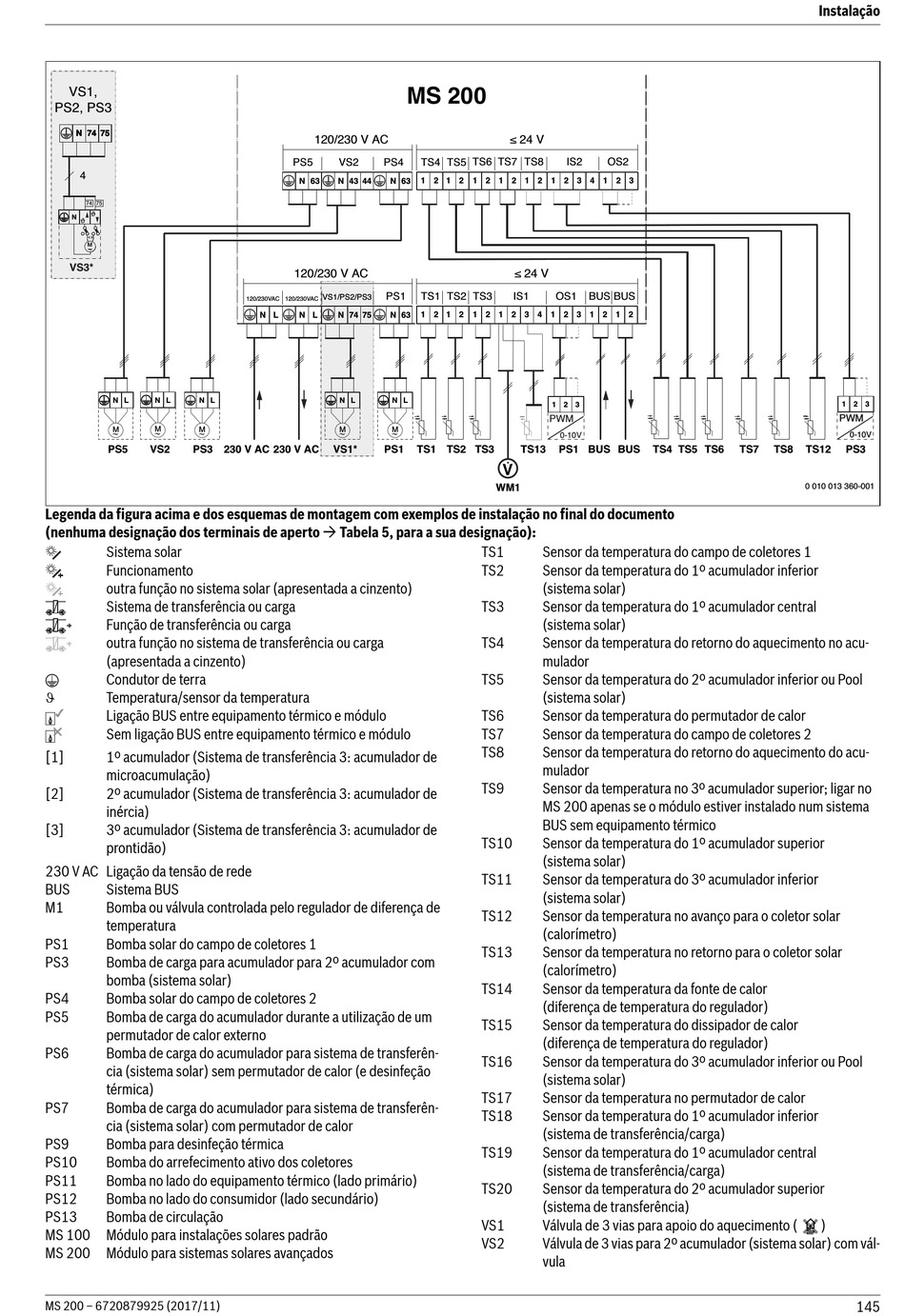

Legenda da figura acima e dos esquemas de montagem com exemplos de instalação no final do documento
(nenhuma designação dos terminais de aperto  Tabela 5, para a sua designação):
Sistema solar
Funcionamento
outra função no sistema solar (apresentada a cinzento)
Sistema de transferência ou carga
Função de transferência ou carga
outra função no sistema de transferência ou carga
(apresentada a cinzento)
Condutor de terra

Temperatura/sensor da temperatura
Ligação BUS entre equipamento térmico e módulo
Sem ligação BUS entre equipamento térmico e módulo
[1] 1º acumulador (Sistema de transferência 3: acumulador de
microacumulação)
[2] 2º acumulador (Sistema de transferência 3: acumulador de
inércia)
[3] 3º acumulador (Sistema de transferência 3: acumulador de
prontidão)
230 V AC Ligação da tensão de rede
BUS Sistema BUS
M1 Bomba ou válvula controlada pelo regulador de diferença de
temperatura
PS1 Bomba solar do campo de coletores 1
PS3 Bomba de carga para acumulador para 2º acumulador com
bomba (sistema solar)
PS4 Bomba solar do campo de coletores 2
PS5 Bomba de carga do acumulador durante a utilização de um
permutador de calor externo
PS6 Bomba de carga do acumulador para sistema de transferên-
cia (sistema solar) sem permutador de calor (e desinfeção
térmica)
PS7 Bomba de carga do acumulador para sistema de transferên-
cia (sistema solar) com permutador de calor
PS9 Bomba para desinfeção térmica
PS10 Bomba do arrefecimento ativo dos coletores
PS11 Bomba no lado do equipamento térmico (lado primário)
PS12 Bomba no lado do consumidor (lado secundário)
PS13 Bomba de circulação
MS 100 Módulo para instalações solares padrão
MS 200 Módulo para sistemas solares avançados
MS 200 – 6720879925 (2017/11)
120/230 V AC
PS5 VS2 PS4
N 63 N 43 44 N 63
120/230 V AC
PS1
VS1/PS2/PS3
120/230VAC 120/230VAC
N L N L N 74 75 N 63
N L N L
M M
230 V AC 230 V AC VS1* PS1
MS 200
≤ 24 V
TS6 TS7 TS8 IS2
TS4 TS5
1 2 1 2 1 2 1 2 1 2 1 2 3 4 1
≤ 24 V
TS1 TS2 TS3 IS1 OS1
1 2 1 2 1 2 1 2 3 4 1 2 3
1 2 3
PWM
0-10V
TS1 TS2 TS3 TS13 PS1
V
WM1
TS1 Sensor da temperatura do campo de coletores 1
TS2 Sensor da temperatura do 1º acumulador inferior
(sistema solar)
TS3 Sensor da temperatura do 1º acumulador central
(sistema solar)
TS4 Sensor da temperatura do retorno do aquecimento no acu-
mulador
TS5 Sensor da temperatura do 2º acumulador inferior ou Pool
(sistema solar)
TS6 Sensor da temperatura do permutador de calor
TS7 Sensor da temperatura do campo de coletores 2
TS8 Sensor da temperatura do retorno do aquecimento do acu-
mulador
TS9 Sensor da temperatura no 3º acumulador superior; ligar no
MS 200 apenas se o módulo estiver instalado num sistema
BUS sem equipamento térmico
TS10 Sensor da temperatura do 1º acumulador superior
(sistema solar)
TS11 Sensor da temperatura do 3º acumulador inferior
(sistema solar)
TS12 Sensor da temperatura no avanço para o coletor solar
(calorímetro)
TS13 Sensor da temperatura no retorno para o coletor solar
(calorímetro)
TS14 Sensor da temperatura da fonte de calor
(diferença de temperatura do regulador)
TS15 Sensor da temperatura do dissipador de calor
(diferença de temperatura do regulador)
TS16 Sensor da temperatura do 3º acumulador inferior ou Pool
(sistema solar)
TS17 Sensor da temperatura no permutador de calor
TS18 Sensor da temperatura do 1º acumulador inferior
(sistema de transferência/carga)
TS19 Sensor da temperatura do 1º acumulador central
(sistema de transferência/carga)
TS20 Sensor da temperatura do 2º acumulador superior
(sistema de transferência)
VS1 Válvula de 3 vias para apoio do aquecimento (
VS2 Válvula de 3 vias para 2º acumulador (sistema solar) com vál-
vula
OS2
2 3
BUS BUS
1 2 1 2
BUS BUS TS4 TS5 TS6 TS7
Instalação
1 2 3
PWM
0-10V
TS8 TS12 PS3
