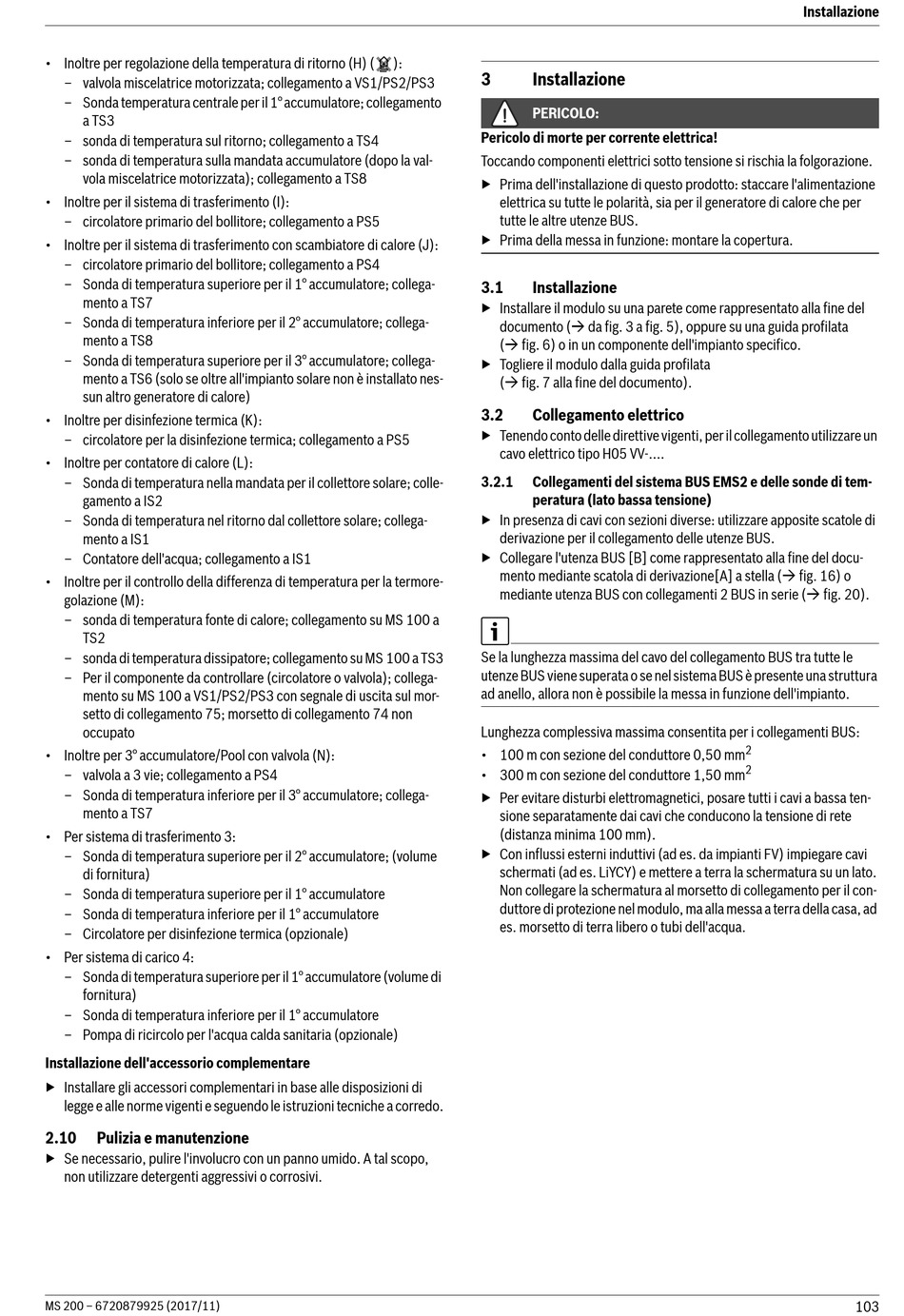

• Inoltre per regolazione della temperatura di ritorno (H) (
– valvola miscelatrice motorizzata; collegamento a VS1/PS2/PS3
– Sonda temperatura centrale per il 1° accumulatore; collegamento
a TS3
– sonda di temperatura sul ritorno; collegamento a TS4
– sonda di temperatura sulla mandata accumulatore (dopo la val-
vola miscelatrice motorizzata); collegamento a TS8
• Inoltre per il sistema di trasferimento (I):
– circolatore primario del bollitore; collegamento a PS5
• Inoltre per il sistema di trasferimento con scambiatore di calore (J):
– circolatore primario del bollitore; collegamento a PS4
– Sonda di temperatura superiore per il 1° accumulatore; collega-
mento a TS7
– Sonda di temperatura inferiore per il 2° accumulatore; collega-
mento a TS8
– Sonda di temperatura superiore per il 3° accumulatore; collega-
mento a TS6 (solo se oltre all'impianto solare non è installato nes-
sun altro generatore di calore)
• Inoltre per disinfezione termica (K):
– circolatore per la disinfezione termica; collegamento a PS5
• Inoltre per contatore di calore (L):
– Sonda di temperatura nella mandata per il collettore solare; colle-
gamento a IS2
– Sonda di temperatura nel ritorno dal collettore solare; collega-
mento a IS1
– Contatore dell'acqua; collegamento a IS1
• Inoltre per il controllo della differenza di temperatura per la termore-
golazione (M):
– sonda di temperatura fonte di calore; collegamento su MS 100 a
TS2
– sonda di temperatura dissipatore; collegamento su MS 100 a TS3
– Per il componente da controllare (circolatore o valvola); collega-
mento su MS 100 a VS1/PS2/PS3 con segnale di uscita sul mor-
setto di collegamento 75; morsetto di collegamento 74 non
occupato
• Inoltre per 3° accumulatore/Pool con valvola (N):
– valvola a 3 vie; collegamento a PS4
– Sonda di temperatura inferiore per il 3° accumulatore; collega-
mento a TS7
• Per sistema di trasferimento 3:
– Sonda di temperatura superiore per il 2° accumulatore; (volume
di fornitura)
– Sonda di temperatura superiore per il 1° accumulatore
– Sonda di temperatura inferiore per il 1° accumulatore
– Circolatore per disinfezione termica (opzionale)
• Per sistema di carico 4:
– Sonda di temperatura superiore per il 1° accumulatore (volume di
fornitura)
– Sonda di temperatura inferiore per il 1° accumulatore
– Pompa di ricircolo per l'acqua calda sanitaria (opzionale)
Installazione dell'accessorio complementare
▶ Installare gli accessori complementari in base alle disposizioni di
legge e alle norme vigenti e seguendo le istruzioni tecniche a corredo.
2.10

Pulizia e manutenzione

▶ Se necessario, pulire l'involucro con un panno umido. A tal scopo,
non utilizzare detergenti aggressivi o corrosivi.
MS 200 – 6720879925 (2017/11)
):
3

Installazione

PERICOLO:
Pericolo di morte per corrente elettrica!
Toccando componenti elettrici sotto tensione si rischia la folgorazione.
▶ Prima dell'installazione di questo prodotto: staccare l'alimentazione
elettrica su tutte le polarità, sia per il generatore di calore che per
tutte le altre utenze BUS.
▶ Prima della messa in funzione: montare la copertura.
3.1 Installazione
▶ Installare il modulo su una parete come rappresentato alla fine del
documento ( da fig. 3 a fig. 5), oppure su una guida profilata
( fig. 6) o in un componente dell'impianto specifico.
▶ Togliere il modulo dalla guida profilata
( fig. 7 alla fine del documento).
3.2

Collegamento elettrico

▶ Tenendo conto delle direttive vigenti, per il collegamento utilizzare un
cavo elettrico tipo H05 VV-....
3.2.1 Collegamenti del sistema BUS EMS2 e delle sonde di tem-
peratura (lato bassa tensione)
▶ In presenza di cavi con sezioni diverse: utilizzare apposite scatole di
derivazione per il collegamento delle utenze BUS.
▶ Collegare l'utenza BUS [B] come rappresentato alla fine del docu-
mento mediante scatola di derivazione[A] a stella ( fig. 16) o
mediante utenza BUS con collegamenti 2 BUS in serie ( fig. 20).
Se la lunghezza massima del cavo del collegamento BUS tra tutte le
utenze BUS viene superata o se nel sistema BUS è presente una struttura
ad anello, allora non è possibile la messa in funzione dell'impianto.
Lunghezza complessiva massima consentita per i collegamenti BUS:
• 100 m con sezione del conduttore 0,50 mm
• 300 m con sezione del conduttore 1,50 mm
▶ Per evitare disturbi elettromagnetici, posare tutti i cavi a bassa ten-
sione separatamente dai cavi che conducono la tensione di rete
(distanza minima 100 mm).
▶ Con influssi esterni induttivi (ad es. da impianti FV) impiegare cavi
schermati (ad es. LiYCY) e mettere a terra la schermatura su un lato.
Non collegare la schermatura al morsetto di collegamento per il con-
duttore di protezione nel modulo, ma alla messa a terra della casa, ad
es. morsetto di terra libero o tubi dell'acqua.
