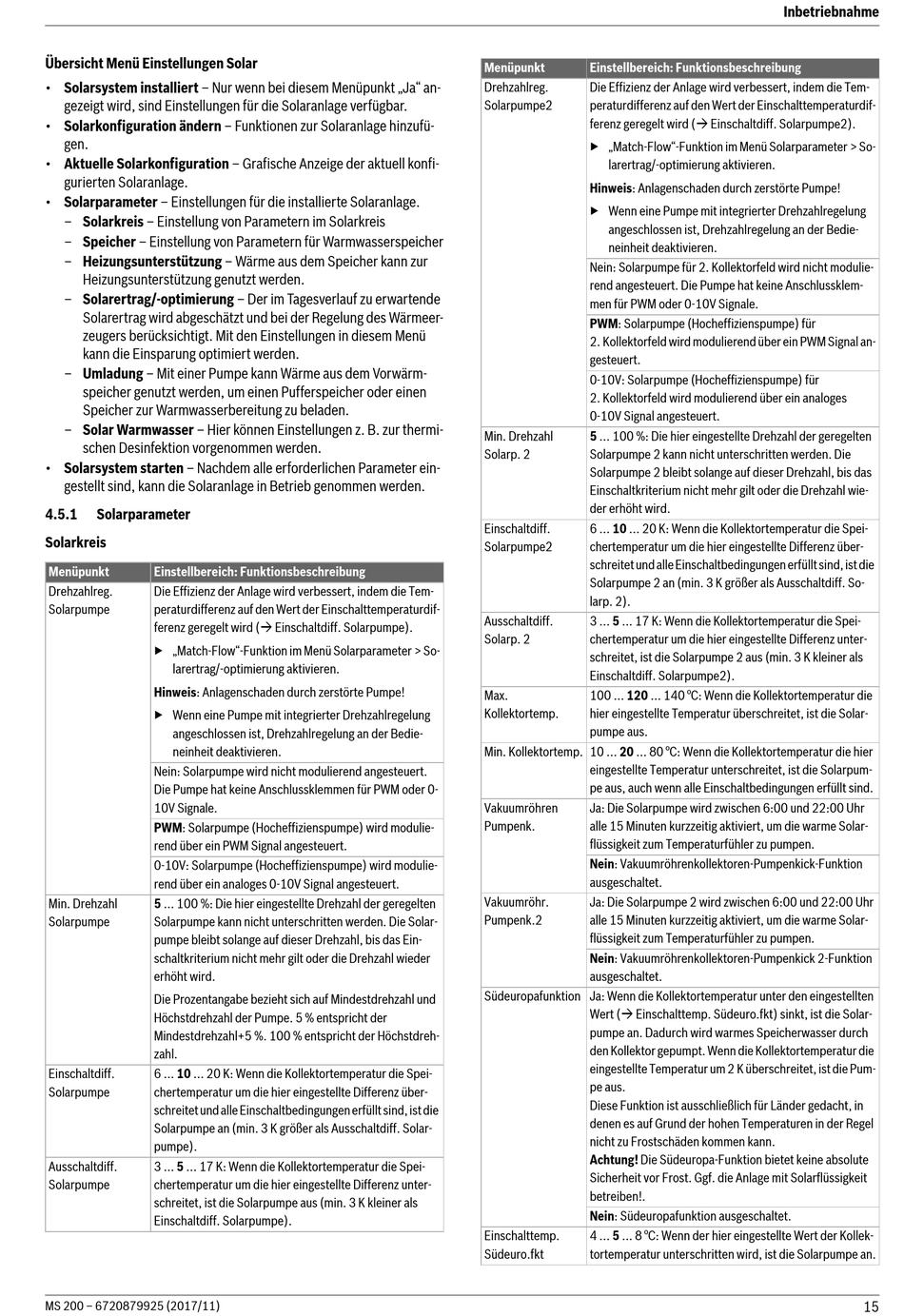

Übersicht Menü Einstellungen Solar
• Solarsystem installiert – Nur wenn bei diesem Menüpunkt „Ja" an-
gezeigt wird, sind Einstellungen für die Solaranlage verfügbar.
• Solarkonfiguration ändern – Funktionen zur Solaranlage hinzufü-
gen.
• Aktuelle Solarkonfiguration – Grafische Anzeige der aktuell konfi-
gurierten Solaranlage.
• Solarparameter – Einstellungen für die installierte Solaranlage.
– Solarkreis – Einstellung von Parametern im Solarkreis
– Speicher – Einstellung von Parametern für Warmwasserspeicher
– Heizungsunterstützung – Wärme aus dem Speicher kann zur
Heizungsunterstützung genutzt werden.
– Solarertrag/-optimierung – Der im Tagesverlauf zu erwartende
Solarertrag wird abgeschätzt und bei der Regelung des Wärmeer-
zeugers berücksichtigt. Mit den Einstellungen in diesem Menü
kann die Einsparung optimiert werden.
– Umladung – Mit einer Pumpe kann Wärme aus dem Vorwärm-
speicher genutzt werden, um einen Pufferspeicher oder einen
Speicher zur Warmwasserbereitung zu beladen.
– Solar Warmwasser – Hier können Einstellungen z. B. zur thermi-
schen Desinfektion vorgenommen werden.
• Solarsystem starten – Nachdem alle erforderlichen Parameter ein-
gestellt sind, kann die Solaranlage in Betrieb genommen werden.
4.5.1

Solarparameter

Solarkreis
Menüpunkt Einstellbereich: Funktionsbeschreibung
Drehzahlreg. Die Effizienz der Anlage wird verbessert, indem die Tem-
Solarpumpe peraturdifferenz auf den Wert der Einschalttemperaturdif-
ferenz geregelt wird ( Einschaltdiff. Solarpumpe).
▶ „Match-Flow"-Funktion im Menü Solarparameter > So-
larertrag/-optimierung aktivieren.
Hinweis: Anlagenschaden durch zerstörte Pumpe!
▶ Wenn eine Pumpe mit integrierter Drehzahlregelung
angeschlossen ist, Drehzahlregelung an der Bedie-
neinheit deaktivieren.
Nein: Solarpumpe wird nicht modulierend angesteuert.
Die Pumpe hat keine Anschlussklemmen für PWM oder 0-
10V Signale.
PWM: Solarpumpe (Hocheffizienspumpe) wird modulie-
rend über ein PWM Signal angesteuert.
0-10V: Solarpumpe (Hocheffizienspumpe) wird modulie-
rend über ein analoges 0-10V Signal angesteuert.
Min. Drehzahl 5 ... 100 %: Die hier eingestellte Drehzahl der geregelten
Solarpumpe Solarpumpe kann nicht unterschritten werden. Die Solar-
pumpe bleibt solange auf dieser Drehzahl, bis das Ein-
schaltkriterium nicht mehr gilt oder die Drehzahl wieder
erhöht wird.
Die Prozentangabe bezieht sich auf Mindestdrehzahl und
Höchstdrehzahl der Pumpe. 5 % entspricht der
Mindestdrehzahl+5 %. 100 % entspricht der Höchstdreh-
zahl.
Einschaltdiff. 6 ... 10 ... 20 K: Wenn die Kollektortemperatur die Spei-
Solarpumpe chertemperatur um die hier eingestellte Differenz über-
schreitet und alle Einschaltbedingungen erfüllt sind, ist die
Solarpumpe an (min. 3 K größer als Ausschaltdiff. Solar-
pumpe).
Ausschaltdiff. 3 ... 5 ... 17 K: Wenn die Kollektortemperatur die Spei-
Solarpumpe chertemperatur um die hier eingestellte Differenz unter-
schreitet, ist die Solarpumpe aus (min. 3 K kleiner als
Einschaltdiff. Solarpumpe).
MS 200 – 6720879925 (2017/11)
Menüpunkt Einstellbereich: Funktionsbeschreibung
Drehzahlreg. Die Effizienz der Anlage wird verbessert, indem die Tem-
Solarpumpe2 peraturdifferenz auf den Wert der Einschalttemperaturdif-
ferenz geregelt wird ( Einschaltdiff. Solarpumpe2).
▶ „Match-Flow"-Funktion im Menü Solarparameter > So-
larertrag/-optimierung aktivieren.
Hinweis: Anlagenschaden durch zerstörte Pumpe!
▶ Wenn eine Pumpe mit integrierter Drehzahlregelung
angeschlossen ist, Drehzahlregelung an der Bedie-
neinheit deaktivieren.
Nein: Solarpumpe für 2. Kollektorfeld wird nicht modulie-
rend angesteuert. Die Pumpe hat keine Anschlussklem-
men für PWM oder 0-10V Signale.
PWM: Solarpumpe (Hocheffizienspumpe) für
2. Kollektorfeld wird modulierend über ein PWM Signal an-
gesteuert.
0-10V: Solarpumpe (Hocheffizienspumpe) für
2. Kollektorfeld wird modulierend über ein analoges
0-10V Signal angesteuert.
Min. Drehzahl 5 ... 100 %: Die hier eingestellte Drehzahl der geregelten
Solarp. 2 Solarpumpe 2 kann nicht unterschritten werden. Die
Solarpumpe 2 bleibt solange auf dieser Drehzahl, bis das
Einschaltkriterium nicht mehr gilt oder die Drehzahl wie-
der erhöht wird.
Einschaltdiff. 6 ... 10 ... 20 K: Wenn die Kollektortemperatur die Spei-
Solarpumpe2 chertemperatur um die hier eingestellte Differenz über-
schreitet und alle Einschaltbedingungen erfüllt sind, ist die
Solarpumpe 2 an (min. 3 K größer als Ausschaltdiff. So-
larp. 2).
Ausschaltdiff. 3 ... 5 ... 17 K: Wenn die Kollektortemperatur die Spei-
Solarp. 2 chertemperatur um die hier eingestellte Differenz unter-
schreitet, ist die Solarpumpe 2 aus (min. 3 K kleiner als
Einschaltdiff. Solarpumpe2).
Max. 100 ... 120 ... 140 °C: Wenn die Kollektortemperatur die
Kollektortemp. hier eingestellte Temperatur überschreitet, ist die Solar-
pumpe aus.
Min. Kollektortemp. 10 ... 20 ... 80 °C: Wenn die Kollektortemperatur die hier
eingestellte Temperatur unterschreitet, ist die Solarpum-
pe aus, auch wenn alle Einschaltbedingungen erfüllt sind.
Vakuumröhren Ja: Die Solarpumpe wird zwischen 6:00 und 22:00 Uhr
Pumpenk. alle 15 Minuten kurzzeitig aktiviert, um die warme Solar-
flüssigkeit zum Temperaturfühler zu pumpen.
Nein: Vakuumröhrenkollektoren-Pumpenkick-Funktion
ausgeschaltet.
Vakuumröhr. Ja: Die Solarpumpe 2 wird zwischen 6:00 und 22:00 Uhr
Pumpenk.2 alle 15 Minuten kurzzeitig aktiviert, um die warme Solar-
flüssigkeit zum Temperaturfühler zu pumpen.
Nein: Vakuumröhrenkollektoren-Pumpenkick 2-Funktion
ausgeschaltet.
Südeuropafunktion Ja: Wenn die Kollektortemperatur unter den eingestellten
Wert ( Einschalttemp. Südeuro.fkt) sinkt, ist die Solar-
pumpe an. Dadurch wird warmes Speicherwasser durch
den Kollektor gepumpt. Wenn die Kollektortemperatur die
eingestellte Temperatur um 2 K überschreitet, ist die Pum-
pe aus.
Diese Funktion ist ausschließlich für Länder gedacht, in
denen es auf Grund der hohen Temperaturen in der Regel
nicht zu Frostschäden kommen kann.
Achtung! Die Südeuropa-Funktion bietet keine absolute
Sicherheit vor Frost. Ggf. die Anlage mit Solarflüssigkeit
betreiben!.
Nein: Südeuropafunktion ausgeschaltet.
Einschalttemp. 4 ... 5 ... 8 °C: Wenn der hier eingestellte Wert der Kollek-
Südeuro.fkt tortemperatur unterschritten wird, ist die Solarpumpe an.
