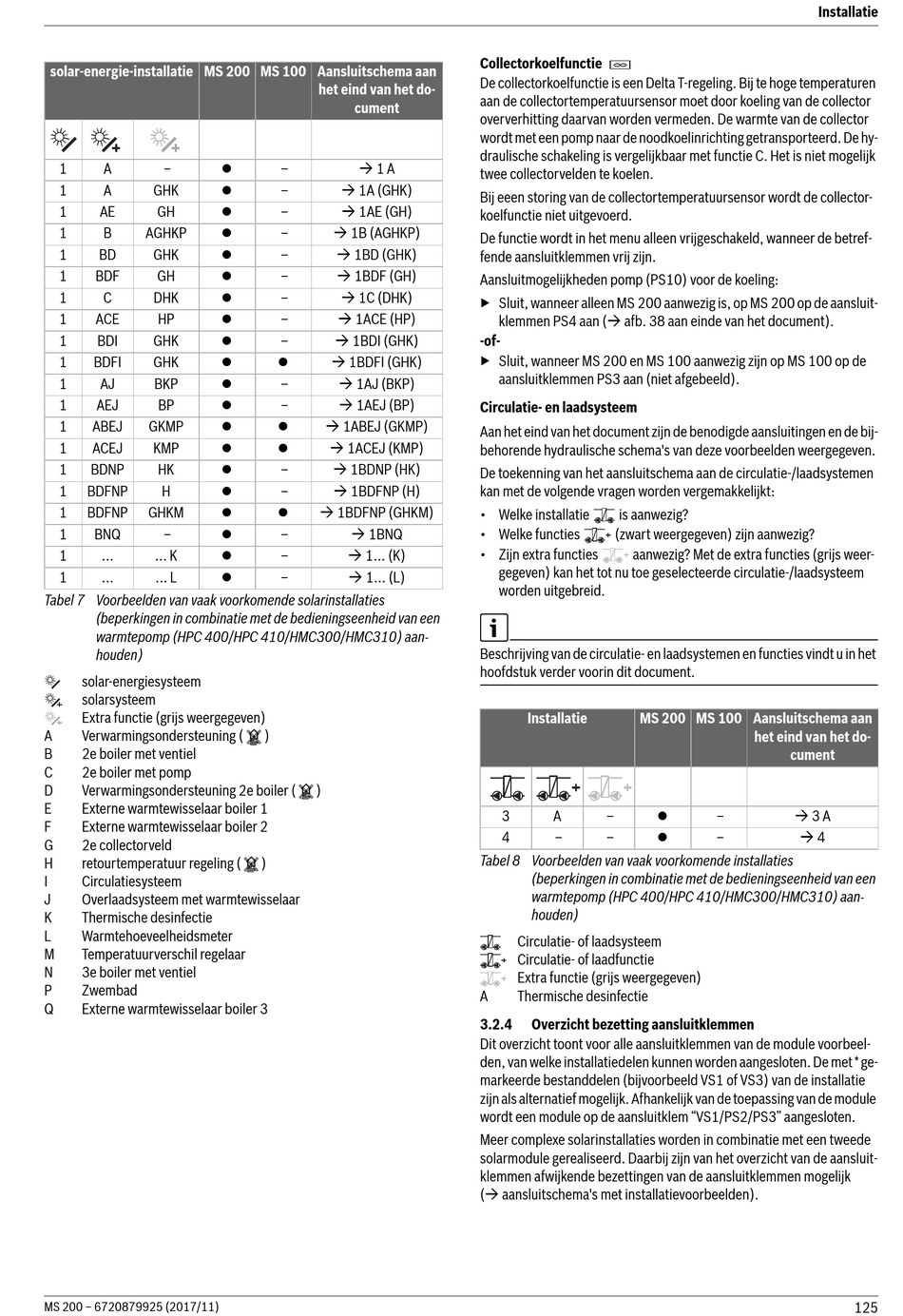

solar-energie-installatie MS 200 MS 100 Aansluitschema aan
1 A –
1 A GHK
1 AE GH
1 B AGHKP
1 BD GHK
1 BDF GH
1 C DHK
1 ACE HP
1 BDI GHK
1 BDFI GHK
1 AJ BKP
1 AEJ BP
1 ABEJ GKMP
1 ACEJ KMP
1 BDNP HK
1 BDFNP H
1 BDFNP GHKM
1 BNQ –
1 ... ... K
1 ... ... L
Tabel 7 Voorbeelden van vaak voorkomende solarinstallaties
(beperkingen in combinatie met de bedieningseenheid van een
warmtepomp (HPC 400/HPC 410/HMC300/HMC310) aan-
houden)
solar-energiesysteem
solarsysteem
Extra functie (grijs weergegeven)
A Verwarmingsondersteuning (
B 2e boiler met ventiel
C 2e boiler met pomp
D Verwarmingsondersteuning 2e boiler (
E Externe warmtewisselaar boiler 1
F Externe warmtewisselaar boiler 2
G 2e collectorveld
H retourtemperatuur regeling (
I Circulatiesysteem
J Overlaadsysteem met warmtewisselaar
K Thermische desinfectie
L Warmtehoeveelheidsmeter
M Temperatuurverschil regelaar
N 3e boiler met ventiel
P Zwembad
Q Externe warmtewisselaar boiler 3
MS 200 – 6720879925 (2017/11)
het eind van het do-
cument
  1 A
–
  1A (GHK)
–
  1AE (GH)
–
  1B (AGHKP)
–
  1BD (GHK)
–
  1BDF (GH)
–
  1C (DHK)
–
  1ACE (HP)
–
  1BDI (GHK)
–
   1BDFI (GHK)
  1AJ (BKP)
–
  1AEJ (BP)
–
   1ABEJ (GKMP)
   1ACEJ (KMP)
  1BDNP (HK)
–
  1BDFNP (H)
–
   1BDFNP (GHKM)
  1BNQ
–
  1... (K)
–
  1... (L)
–
)
)
)
Collectorkoelfunctie
De collectorkoelfunctie is een Delta T-regeling. Bij te hoge temperaturen
aan de collectortemperatuursensor moet door koeling van de collector
oververhitting daarvan worden vermeden. De warmte van de collector
wordt met een pomp naar de noodkoelinrichting getransporteerd. De hy-
draulische schakeling is vergelijkbaar met functie C. Het is niet mogelijk
twee collectorvelden te koelen.
Bij eeen storing van de collectortemperatuursensor wordt de collector-
koelfunctie niet uitgevoerd.
De functie wordt in het menu alleen vrijgeschakeld, wanneer de betref-
fende aansluitklemmen vrij zijn.
Aansluitmogelijkheden pomp (PS10) voor de koeling:
▶ Sluit, wanneer alleen MS 200 aanwezig is, op MS 200 op de aansluit-
klemmen PS4 aan ( afb. 38 aan einde van het document).
-of-
▶ Sluit, wanneer MS 200 en MS 100 aanwezig zijn op MS 100 op de
aansluitklemmen PS3 aan (niet afgebeeld).
Circulatie- en laadsysteem
Aan het eind van het document zijn de benodigde aansluitingen en de bij-
behorende hydraulische schema's van deze voorbeelden weergegeven.
De toekenning van het aansluitschema aan de circulatie-/laadsystemen
kan met de volgende vragen worden vergemakkelijkt:
• Welke installatie is aanwezig?
• Welke functies (zwart weergegeven) zijn aanwezig?
• Zijn extra functies aanwezig? Met de extra functies (grijs weer-
gegeven) kan het tot nu toe geselecteerde circulatie-/laadsysteem
worden uitgebreid.
Beschrijving van de circulatie- en laadsystemen en functies vindt u in het
hoofdstuk verder voorin dit document.
Installatie MS 200 MS 100 Aansluitschema aan
3 A –
4 – –
Tabel 8 Voorbeelden van vaak voorkomende installaties
(beperkingen in combinatie met de bedieningseenheid van een
warmtepomp (HPC 400/HPC 410/HMC300/HMC310) aan-
houden)
Circulatie- of laadsysteem
Circulatie- of laadfunctie
Extra functie (grijs weergegeven)
A Thermische desinfectie
3.2.4

Overzicht bezetting aansluitklemmen

Dit overzicht toont voor alle aansluitklemmen van de module voorbeel-
den, van welke installatiedelen kunnen worden aangesloten. De met * ge-
markeerde bestanddelen (bijvoorbeeld VS1 of VS3) van de installatie
zijn als alternatief mogelijk. Afhankelijk van de toepassing van de module
wordt een module op de aansluitklem "VS1/PS2/PS3" aangesloten.
Meer complexe solarinstallaties worden in combinatie met een tweede
solarmodule gerealiseerd. Daarbij zijn van het overzicht van de aansluit-
klemmen afwijkende bezettingen van de aansluitklemmen mogelijk
( aansluitschema's met installatievoorbeelden).
Installatie
het eind van het do-
cument
  3 A
–
  4
–
