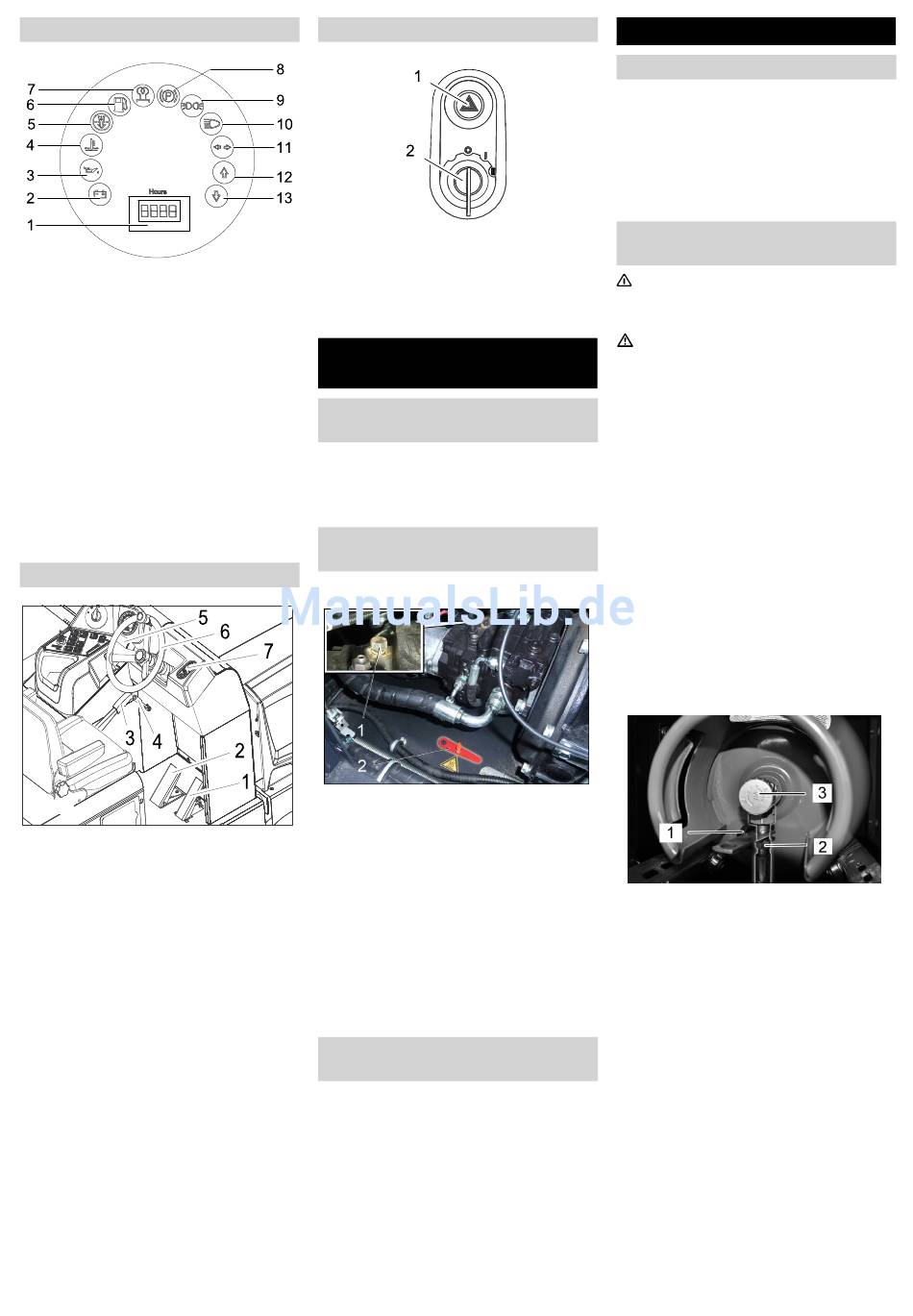

Multifunktsionaalne näidik
1 Töötundide loendur
2 Laadimise märgutuli
3 Õlirõhu märgutuli
4 Jahutusvee temperatuuri märgutuli
5 Mootori sissevõtuõhk
6 Kütusevaru märgutuli
- vilgub reservi korral
- põleb, kui gaasiballoon on tühi
7 Märgutuli (ei ole ühendatud)
8 Märgutuli (ei ole ühendatud)
9 Seisutulede indikaator (valikuline)
10 Lähitulede indikaator (valikuline)
11 Suunatulede indikaator (valikuline)
12 Edasisuuna märgutuli
13 Tagurdamise märgutuli
Teeninduselemendid
1 Gaasipedaal
2 Piduripedaal
3 Seisupidur
4 Ventilaatori hoob
5 Signaal/tuled/suunatuli (lisavarustus)
Signaali andmine: suruge hoob välja
Valgustus: Keerake välimist rõngast
Suuna näitamine: hoob alla või üles
6 Rool
7 Süütelukk
362
Süütelukk
1 Ohutulede lüliti (lisavarustus)
2 Süütevõti
Positsioon 0: Lülitage mootor välja
–
Positsioon 1: Süüde sisse
–
Positsioon 2: Käivitage mootor
–
Enne seadme kasutuselevõt-
tu
Seisupiduri fikseerimine/vabasta-
mine
 Vabastage seisupidur, vajutades see-
juures piduripedaalile.
 Fikseerige seisupidur, vajutades see-
juures piduripedaalile.
Pühkimismasina liigutamine välise
jõu abil
 Avage mootorikate.
1 Vabakäigu kruvi
2 Spetsiaaltööriist
 Keerake vabakäigu kruvi u. 1 pööre lah-
ti (vastupäeva).
Kasutage spetsiaalset tööriista.
Märkus: Spetsiaaltööriist (punane kru-
vikeeraja) on vabajooksu siduri all hoi-
dikus.
Ettevaatust
Ärge liigutage pühkimismasinat välist jõudu
kasutades pikemat maad ning mitte kiiremi-
ni kui 10 km/h.
Pühkimismasina omajõuline liiguta-
mine
 Keerake vabakäiigu kruvi lõpuni kinni.
Kasutage spetsiaalset tööriista.
5
-
ET
Kasutuselevõtt
Üldmärkusi
 Lugege enne kasutuselevõttu mootori
tootja kasutusjuhendit ja järgige eriti
ohutusnõudeid.
 Pange pühkimismasin tasasele pinna-
le.
 Võtke süütevõti ära.
 Seisupidur fikseerida
Gaasiballooni paigaldamine/vaheta-
mine
Hoiatus
Kasutada tohib vaid tüübikinnitusega vahe-
tusballoone mahuga 11 kg.
Oht
Vigastusoht!
Pidage kinni veeldatud gaasiga tööta-
–
vate sõdiukite ohutustehnilistest reegli-
test.
Jäätumine või kollaka vahuga kohad
–
gaasiballoonil tähendavad leket.
Ballooni vahetuse võib teostada vaid
–
vastava instrueerimise läbinud isik.
Mootorikütust sisaldavaid balloone ei
–
tohi vahetada garaažides ega maa-
alustes ruumides.
Ballooni vahetades on keelatud suitse-
–
tada ja kasutada lahtist tuld.
Ballooni vahetades sulgege veeldatud
–
gaasi ballooni sulgeventiil korralikult ja
pange tühjale balloonile kohe kork pea-
le.
 Vabastage kinnituslatt ja keerake latt
üles.
1 Kork
2 Gaasivoolik umbmutriga
3 Gaasi väljavooluklapp
 Sulgemiseks keerake gaasi väljalaske-
ventiili päripäeva.
 Kruvige gaasivoolik maha (võtme suu-
rus 20 mm).
 Kruvige gaasiballooni ühendusventiilile
kaitsekork.
 Avage klamberlukk.
 Vahetage gaasiballoon välja.
Jälgige gaasiballooni paigaldusasendit!
Liitmik või avaus peab olema suunatud
alla.
 Kruvige kaitsekork gaasiballooni ühen-
dusventiililt maha.
 Sulgege klamberlukk.
 Kruvige gaasivoolik gaasiballooni
ühendusventiilile (võtme suurus 30
mm).
