Καθαρίστε την είσοδο και τις στεγανο-
ποιητικές επιφάνειες.
Λιπάνετε με λάδι τη φλάντζα του νέου
φίλτρου λαδιού πριν την τοποθέτησή
του.
Τοποθετήστε το νέο φίλτρο λαδιού και
σφίξτε το με το χέρι.
Βιδώστε τον κοχλία εκκένωσης λαδιού
μαζί με την καινούρια φλάντζα.
Υπόδειξη: Σφίξτε τον κοχλία εκροής
λαδιού με κλειδί ροπής στρέψης στα 25
Nm.
Γεμίστε με λάδι κινητήρα.
Σχετικά με τον τύπο και την ποσότητα
πλήρωσης του λαδιού, βλ. κεφάλαιο Τε-
χνικά χαρακτηριστικά.
Σφραγίστε το στόμιο πλήρωσης λαδιού.
Αφήστε τον κινητήρα να λειτουργήσει
για περίπου 10 δευτερόλεπτα.
Ελέγξτε τη στάθμη λαδιού του κινητήρα.
Ελέγξτε τη στάθμη λαδιού του υδραυλι-
κού συστήματος και συμπληρώστε λάδι
Προσοχή
Ο κάδος απορριμμάτων δεν πρέπει να είναι
ανυψωμένος.
Ανοίξτε το κάλυμμα του κινητήρα.

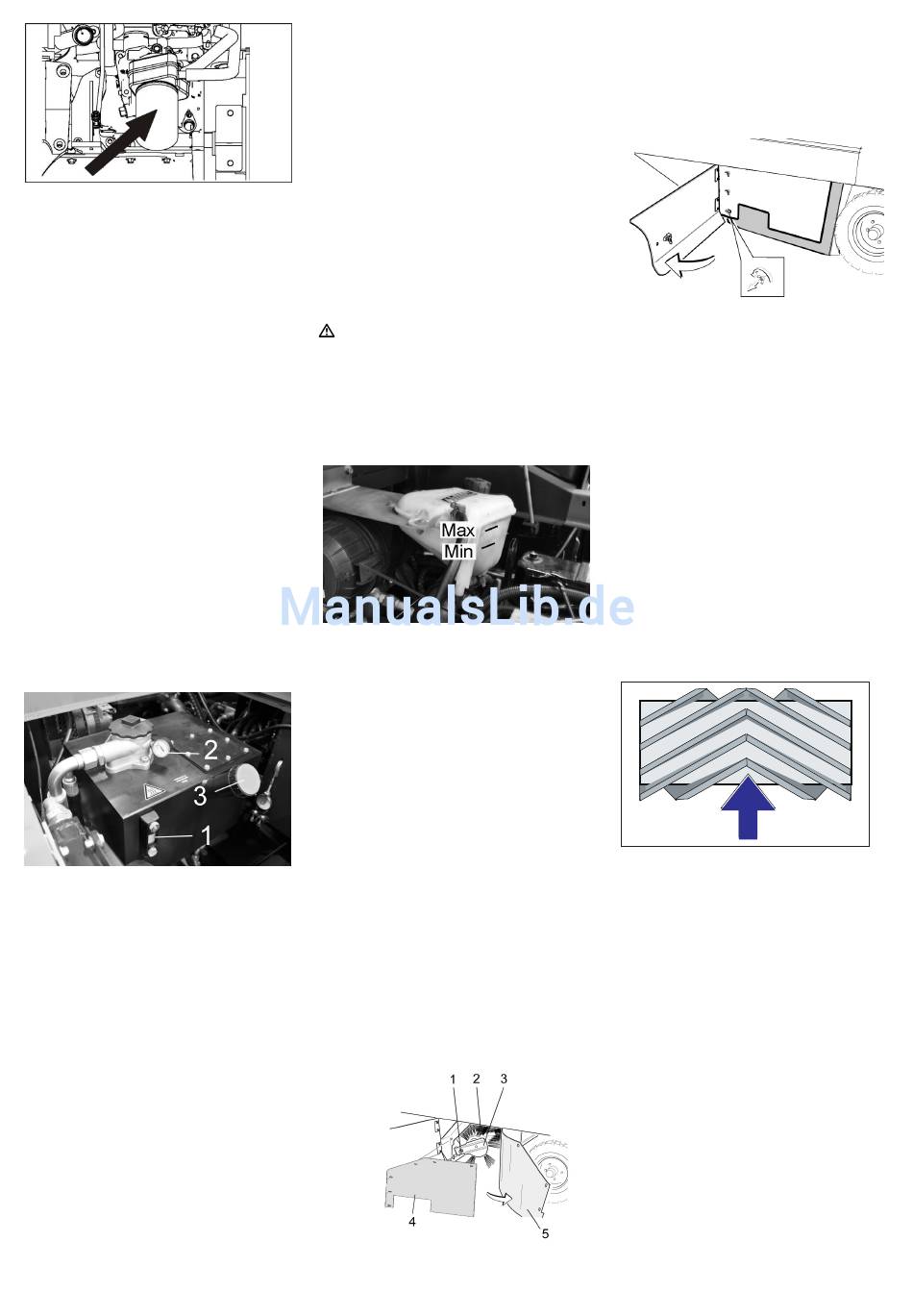

1 Γυαλί οπτικού ελέγχου υδραυλικού λα-
διού
2 Μανόμετρο
3 Καπάκι ασφάλισης, άνοιγμα πλήρωσης
λαδιού
Ελέγξτε τη στάθμη του υδραυλικού λα-
διού στον υαλοδείκτη.
Η στάθμη λαδιού πρέπει να βρίσκεται
–
μεταξύ των ενδείξεων "MIN" και "MAX".
Εάν η στάθμη λαδιού βρίσκεται κάτω
–
από την ένδειξη „MIN", συμπληρώστε
υδραυλικό λάδι.
Ξεβιδώστε το κάλυμμα σφράγισης του
στομίου πλήρωσης λαδιού.
Καθαρίστε το σημείο πλήρωσης.
Συμπληρώστε λάδι στο υδραυλικό σύ-
στημα.
Σχετικά με τον τύπο λαδιού, βλ. κεφά-
λαιο Τεχνικά χαρακτηριστικά.
Βιδώστε το κάλυμμα σφράγισης του
στομίου πλήρωσης λαδιού.
182
Προσοχή
Εάν το μανόμετρο δείξει αυξημένη πίεση
υδραυλικού λαδιού, πρέπει να αντικαταστα-
θεί το φίλτρο υδραυλικού λαδιού από την
υπηρεσία εξυπηρέτησης της Kärcher.
Ελέγξτε το υδραυλικό σύστημα
Ασφαλίστε το χειρόφρενο.
Βάλτε μπρος τον κινητήρα.
Συντήρηση του υδραυλικού συστήματος
μόνον από την υπηρεσία εξυπηρέτησης
πελατών της Kärcher.
Ελέγξτε όλους τους ελαστικούς σωλή-
νες και τις συνδέσεις του υδραυλικού
συστήματος για διαρροές.
Ελέγξτε και συντηρήστε τον ψύκτη νε-
ρού
Κίνδυνος
Κίνδυνος εγκαυμάτων από βραστό νερό!
Αφήστε τον ψύκτη να κρυώσει τουλάχιστον
για 20 λεπτά.
Ελέγξτε τη στάθμη του νερού ψύξης στο
δοχείο εξισορρόπησης (στάθμη νερού
μεταξύ των σημείων ΜΙΝ και ΜΑΧ.
Καθαρίστε τα πτερύγια του ψυγείου.
Ελέγξτε όλους τους ελαστικούς σωλή-
νες και τις συνδέσεις του ψυγείου για δι-
αρροές.
Καθαρίστε τον ανεμιστήρα.
Έλεγχος της κυλινδρικής βούρτσας
Βάλτε μπρος τον κινητήρα.
Ανυψώστε τον κάδο σκουπίσματος μέ-
χρι το υψηλότερο σημείο.
Σβήστε τον κινητήρα.
Ασφαλίστε το χειρόφρενο.
Τοποθετήστε τη ράβδο στήριξης για εκ-
κένωση σε ανύψωση.
Αφαιρέστε τυχόν ταινίες ή τα σχοινιά
από την κυλινδρική βούρτσα
Αφαιρέστε τη μπάρα ασφαλείας.
Βάλτε μπρος τον κινητήρα.
Κατεβάστε τον κάδο απορριμμάτων ως
το τέρμα.
Σβήστε τον κινητήρα.
Αντικατάσταση της κυλινδρικής βούρ-
τσας
1 Κοχλίας συγκράτησης υποδοχής κυλιν-
δρικού σαρώθρου
11
-
EL
2 Κύλινδρος σκουπίσματος
3 Υποδοχή κυλινδρικού σαρώθρου
4 Έλασμα στερέωσης πλευρικού στεγα-
νοποιητικού παρεμβύσματος
5 Πλευρικό στεγανοποιητικό παρέμβυ-
σμα
Ανοίξτε το πλευρικό κάλυμμα με το κλει-
δί.
Ξεβιδώστε το περικόχλιο-πεταλούδα
από το έλασμα στερέωσης του πλευρι-
κού παρεμβύσματος και αφαιρέστε το
έλασμα.
Ανοίξτε το στεγανοποιητικό παρέμβυ-
σμα προς τα έξω.
Ξεβιδώστε τον κοχλία συγκράτησης της
υποδοχής κυλινδρικής σκούπας και με-
τακινήστε την υποδοχή προς τα έξω.
Αφαιρέστε την κυλινδρική βούρτσα.
Τοποθετήστε νέο κύλινδρο σκουπίσμα-
τος. Οι εγκοπές του κυλίνδρου σκουπί-
σματος πρέπει να εισαχθούν στα
έκκεντρα του απέναντι σείστρου.
Υπόδειξη: Κατά την τοποθέτηση του
νέου κυλίνδρου σκουπίσματος, προ-
σέξτε τη θέση της βούρτσας.
Θέση του κυλινδρικού σαρώθρου στην κατεύ-
θυνση οδήγησης (κάτοψη)
Υπόδειξη: Μετά την τοποθέτηση του νέου
κυλίνδρου σάρωσης πρέπει να ρυθμιστεί
εκ νέου το κάτοπτρο σάρωσης.
Έλεγχος και ρύθμιση του κατόπτρου
σάρωσης της κυλινδρικής βούρτσας
Ελέγξτε την πίεση στα ελαστικά.
Απενεργοποιήστε τον αναρροφητήρα.
Οδηγείστε το μηχανικό σάρωθρο σε
επίπεδο και λείο δάπεδο που είναι ευδι-
άκριτα καλυμμένο με σκόνη ή κιμωλία.
Ρυθμίστε το διακόπτη προγράμματος
στη θέση σάρωσης με κυλινδρικό σά-
ρωθρο.
Ρυθμίστε το διακόπτη προγράμματος
στην πορεία μεταφοράς.
Μετακινήστε τη μηχανή προς τα πίσω.
Ελέγξτε τον καθρέφτη σκουπίσματος.
