3. Schritt: Befestigen Sie das
Außengerät
Das Außengerät kann am Boden oder
an einer Wandhalterung befestigt
werden.

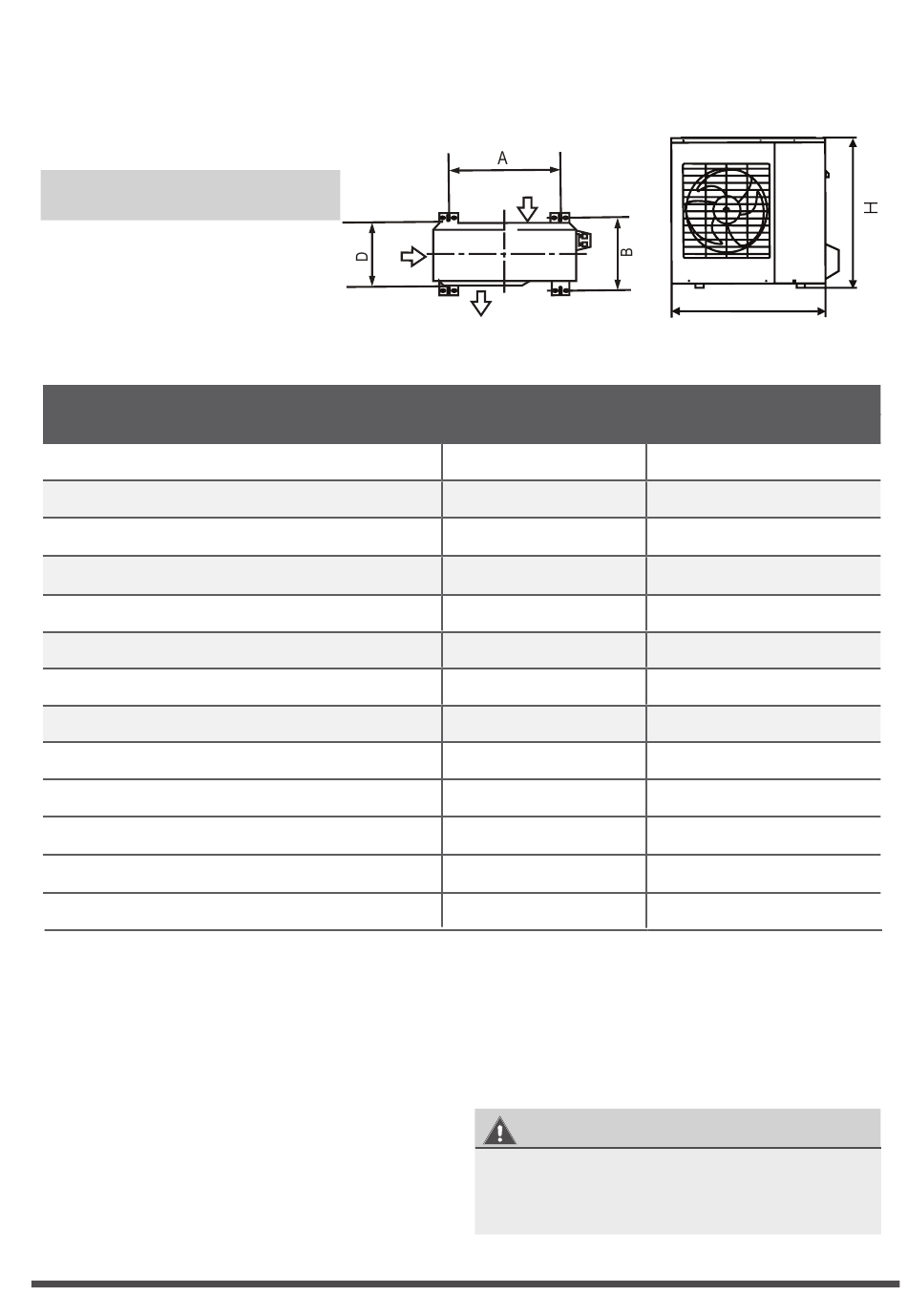

ABMESSUNGEN DER
AUSSENEINHEIT
Im Folgenden finden Sie eine Liste
mit verschiedenen Abmessungen und
Abständen zwischen
den Wandeinheiten. Bereiten Sie die
Installationsbasis
des Geräts gemäß den folgenden
Abmessungen vor.
Abmessungen der Außeneinheit (mm)
W x H x D
681x434x285 (26.8"x17"x11.2")
700x550x270 (27.5"x21.6"x10.62")
780x540x250 (30.7"x21.25"x9.85")
845x700x320 (33.25"x27.5"x12.6")
810x558x310 (31.9"x22"x12.2")
700x550x275 (27.5"x21.6"x10.82")
770x555x300 (30.3"x21.85"x11.81")
800x554x333 (31.5"x21.8"x13.1")
845x702x363 (33.25"x27.63"x14.29")
900x860x315 (35.4"x33.85"x12.4")
945x810x395 (37.2"x31.9"x15.55")
946x810x420 (37.21"x31.9"x16.53")
946x810x410 (37.21"x31.9"x16.14")
Wenn Sie das Gerät auf dem Boden oder auf
einem Betonfundament installieren, gehen Sie wie
folgt vor:
1. Bestimmen Sie die Position der vier Schrauben
gemäß den Abmessungen in der Tafel mit den
Abmessungen der Wandeinheit. 2. Planen Sie
die Lochöffnung für die Verlängerungsstecker
3. Entfernen Sie den Staub, der vom Beton
kommt, von den Löchern.
4. Bringen Sie am Ende jeder Schraube eine
Mutterschraube an.
5. Nageln Sie die Verlängerungsstecker in die
vorgefertigten Löcher.
6. Entfernen Sie die Mutterschrauben von
Page 22
ƒSeite 22
„
Lufteinlass
Lufteinlass
Luftauslass
Abmessungen der Wandeinheit
Abstand A (mm/Zoll)
460 (18.10")
450 (17.7")
549 (21.6")
560 (22")
549 (21.6")
450 (17.7")
487 (19.2")
514 (20.24")
540 (21.26")
590 (23.2")
640 (25.2")
673 (26.5")
673 (26.5")
den Verlängerungssteckern und setzen Sie die
Außeneinheit auf die Schrauben.
7. Platzieren Sie die Unterlegscheiben an jedem
Verlängerungsstecker und setzen Sie die
Mutterschrauben wieder ein.
8. Schrauben Sie alle Mutterschrauben mit einem
Schraubenschlüssel fest, bis sie einrasten.
WARNUNG
SCHÜTZEN SIE BEIM BOHREN IN BETON
DIE AUGEN WÄHREND DES GESAMTEN
VORGANGS.
W
Abb. 5.5
Fig. 4.5
Air inlet
Abstand B (mm/Zoll)
Air inlet
292 (11.49")
260 (10.24")
276 (10.85")
335 (13.2")
325 (12.8")
260 (10.24")
298 (11.73")
340 (13.39")
350 (13.8")
333 (13.1")
405 (15.95")
403 (15.87")
403 (15.87")
Air outlet
